Дизайн и особенности видеокарты
Признаться поначалу я был немного обескуражен и подумал, что здесь какая-то ошибка и вместо GTX1060 мне положили GTX1070. Карта выглядит практически точно также, поэтому сходу уловить какие-либо различия практически невозможно.
реклама
Здесь мы также можем видеть пластиковые заглушки на всех разъемах исключая коннекторы для питания. Габариты устройства согласно спецификации составляют 277 х 140 мм, а в толщину карта занимает два слота расширения.

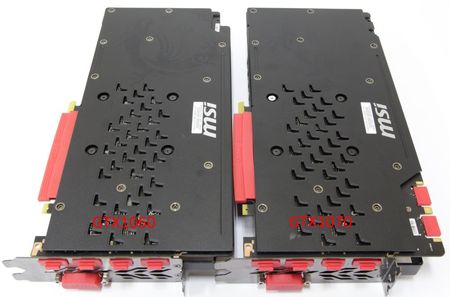

Глазомер не обманывает потому, что в спецификации к MSI GTX1070 Gaming X указано 279 х 140 мм. Разумеется, эти два миллиметра на глаз никак не уловить. Карта просто огромная.
Мне кажется, что часть покупателей могут отпугнуть такие габариты и надо срочно выпустить устройство компактнее и назвать его, допустим, mini Gaming или compact Gaming.

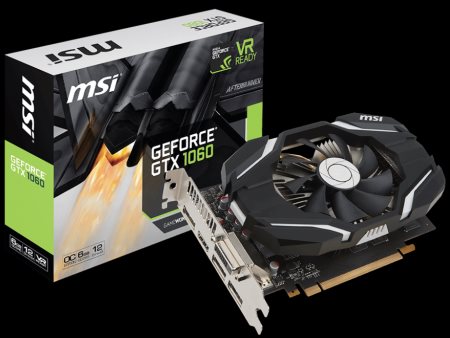

Сложно технически? Не думаю потому, что умудряется та же фирма Gigabyte выпускать компактные GTX1070 и GTX1060. У MSI тоже есть компактные решения, но не в линейке Gaming.
реклама
Система охлаждения на этой карте также называется Twin Frozr VI, и мы уже с ней более детально познакомились на примере карт MSI GTX1080 Gaming Z и MSI GTX1070 Gaming X.
Кажется, что все абсолютно идентично и даже я один раз уже "купился" на это. Внешне система охлаждения мало чем отличается от тех, что были на рассмотренных ранее картах 1000-й серии.
Но внутри изменения есть и мы их детально изучим. Здесь перед нами все тот же стиль серии Gaming, где передний пластиковый кожух состоит из множества деталей и оборудован светодиодами подсветки.

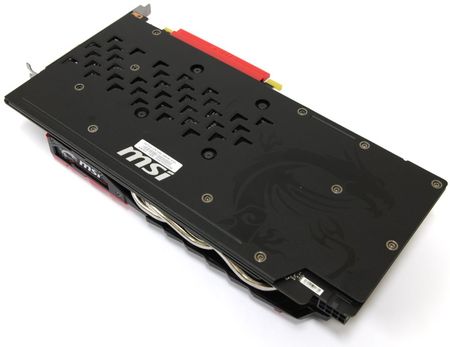

Обратную сторону защищает металлическая пластина черного цвета, но прежде чем ее демонтировать, необходимо сначала снять кулер. Это можно проделать сзади, открутив четыре подпружиненных винта. На одном из них должен быть гарантийный стикер, но здесь его нет.

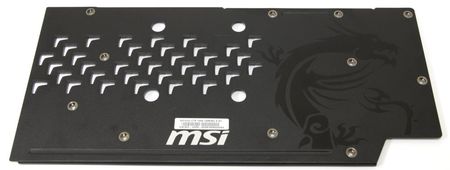

Задняя пластина изготовлена из алюминиевого сплава и окрашена в черный цвет.

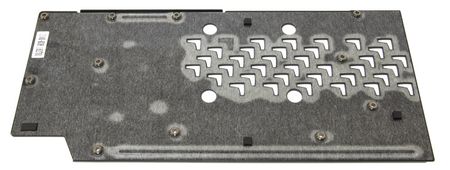

В ней проделано несколько отверстий для того, чтобы воздух мог свободно поступать сквозь них. С внутренней стороны наклеена прозрачная пленка, для обеспечения защиты от случайного замыкания. Сама пластина никак не контактирует с поверхностью печатной платы и служит больше для обеспечения жесткости конструкции.

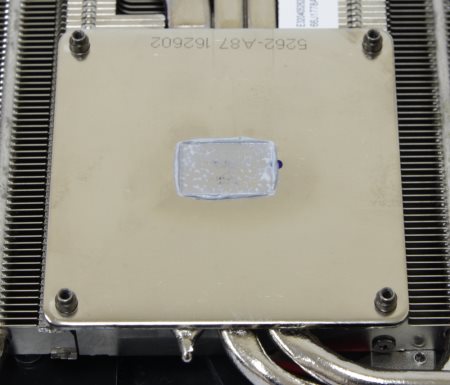

После демонтажа устройства охлаждения я первым делом изучаю отпечаток термоинтерфейса на теплосъемнике.
Очень аккуратный отпечаток термопасты, но не оригинальной. Видеокарта уже разбиралась и термоинтерфейс заменили. Я проделал ту же процедуру и заменил его на Gelid GC-Extreme, запасы которого у меня уже иссякают. В качестве теплосъемника мы здесь видим обычную медную никелированную пластину.

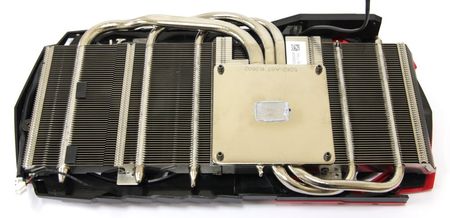

Кулер состоит из нескольких частей. Это радиатор, декоративный кожух и два вентилятора.
реклама
В прошлый раз, когда я описывал радиатор видеокарты MSI GTX1070 Gaming X, я ошибся. Указал, что он точно такой же как у MSI GTX1080 Gaming Z.
На самом деле я просто оказался невнимательным и здесь можно поставить огромный плюс компании MSI, что она делает устройства очень похожими друг на друга, и небольшие изменения не сразу бросаются в глаза. Сегодня мы восстановим справедливость. Это необходимо, чтобы понять идею системы охлаждения Twin Frozr VI.
По сути ничего нового не происходит, поскольку и раньше наблюдалась такая картина. Для видеокарт на разных графических процессорах, выпускались собственные системы охлаждения, но объединялись они одним названием. Кожух может быть немного изменен, двигатели на вентиляторах также могут отличаться, но внешне сам кулер в сборе будет выглядит практически как копия.
