Тестовый стенд
Тестирование видеокарты Gigabyte GeForce GTX 970 Twin Turbo проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia WHQL ForceWare 368.39;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.8;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.2.0 Beta 4;
- MSI Kombustor 3.5.2.1.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Стандартные частоты и разгон
Видеокарта Gigabyte GeForce GTX 970 Twin Turbo снабжена небольшим заводским разгоном – частота ядра повышена с 1051 МГц до 1076 МГц (в режиме Boost – с 1178 МГц до 1216 МГц) при напряжении 1.2 В, видеопамять функционирует при эталонных 1753 МГц.

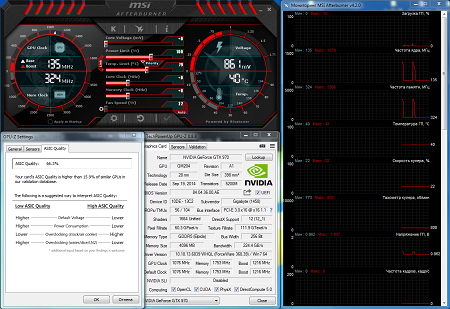

В режиме без нагрузки частоты понижаются до 135/162 МГц, температура графического процессора составляет 40°C, вентилятор работает при минимальной скорости вращения крыльчатки 800 об/мин, создавая низкий уровень шума.
С изменением ряда внутренних особенностей утилиты GPU-Z вкладка ASIC перенесена в настройки. Этот показатель равен 66.3%.

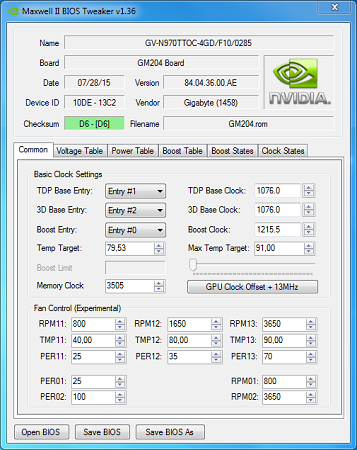

Изучим BIOS подробнее при помощи программы Maxwell II BIOS. Здесь можно отметить два фактора – в режиме простоя зашиты те самые 800 об/мин, вероятнее всего их можно будет слегка понизить, в нагрузке же – 1650 об/мин.
По моим субъективным впечатлениям, это ниже, чем у конкурентов, что ведет, во-первых, к пониженному уровню шума, во-вторых, к высокому нагреву. Надеюсь, разработчиками найден оптимальный баланс.

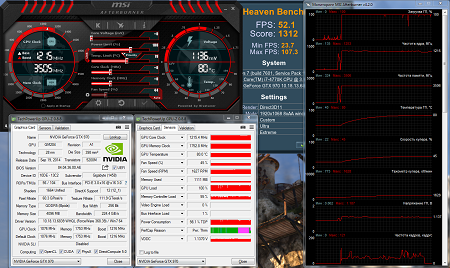

Игровую нагрузку воссоздадим несколькими прогонами бенчмарка Heaven Benchmark 4.0 с максимальными настройками графики. С ростом температуры алгоритмы потихоньку снижают частоту ядра и напряжение с 1253 МГц и 1.2 В до 1178 МГц и 1.137 В соответственно.
Температура GPU достигает 80°C и держится на этом уровне долгое время при скорости вращения крыльчатки 1650 об/мин, что ниже, чем у референсной версии с ее 83°C и 2100 об/мин. Уровень шума и правда приемлемый, ниже среднего.
реклама

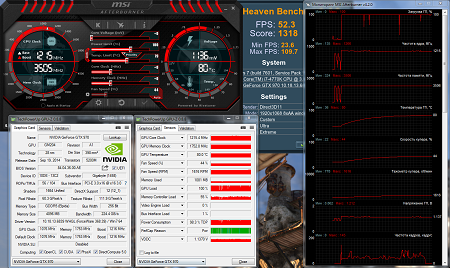

Для разгона без повышения напряжения повышаем до максимума Power Limit (до 118%), а обороты вентилятора увеличиваем до 3600 об/мин. Пожертвовав комфортом, удается добиться повышения частоты ядра до 1326 МГц (Boost – до 1466 МГц), в приложениях до 1477 МГц, и памяти – 2200 МГц.
Здесь стоит отметить, что при разгоне видеопамяти достигнут определенный максимум, а при сравнении с другими моделями так и вовсе рекорд.
Ползунок CoreVoltage допускает выставить лишь +37 мВ, что очень мало, даже утилита OC Guru II не позволяет больше.
Замена термопасты на термоинтерфейс Gelid GC-Extreme практически не сказывается на температуре графического процессора, сохранив его температуру на тех же 80°C.
Исследование потенциала системы охлаждения

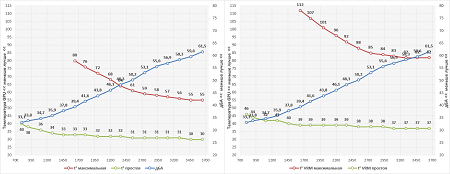

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Как и модель Gigabyte GeForce GTX 970 Mini, герой обзора отличился температурой зоны VRM. В принципе, примененные транзисторы рассчитаны на такие показатели, однако не все пользователи способны смириться с этим, особенно когда у оппонентов она ниже 105°C. Лично для себя я определил уровень в 90°C, хотя по datasheet он, правда, может доходить без всякого вреда до 125°C, но ресурс снижается.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Заключение
Модель Gigabyte GeForce GTX 970 Twin Turbo звезд с неба не хватает, однако со своей задачей справляется. По сравнению с конкурентами она может предложить демократичный ценник и все достоинства референсной версии, в том числе выброс горячего воздуха из системного блока. Кроме того, разработчики настроили систему охлаждения таким образом, что в приоритете оказался не баланс, а низкий уровень шума. Как человек, любящий настраивать все под себя, отмечу, что видеокарта работает и правда тихо, а нагрев легко устраняется выставлением оборотов на 2000 об/мин.
В итоге перед нами «оригинальная» версия GeForce GTX 970 с радиальным вентилятором, которая в чем-то даже превосходит иных оппонентов. Но без замечаний все же не обошлось. Придраться можно и к заметному нагреву зоны VRM, и к скромному заводскому разгону, и к скудному комплекту поставки. На другой чаше весов низкая стоимость и комфортный в сравнении с эталонной моделью уровень шума. А в качестве особенности системы охлаждения отметим выброс горячего воздуха за пределы корпуса ПК, что в некоторых случаях оказывается весомым преимуществом.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту Gigabyte GeForce GTX 970 Twin Turbo;
- А также лично donnerjack.
