Система охлаждения
Теперь переходим к детальному изучению конструктивных особенностей. Для начала демонтируем систему охлаждения, открутив шесть подпружиненных винтиков в области графического процессора и подсистемы питания. Стоит отметить, что из-за наличия большого количества термоинтерфейса отделить кулер от печатной платы было слегка затруднительно.
реклама

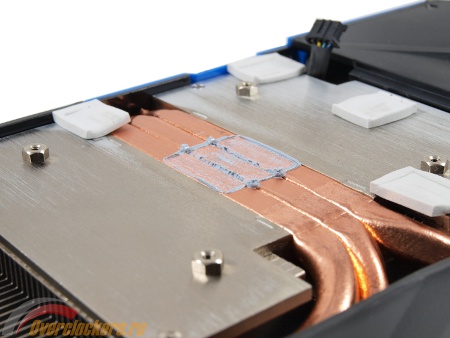

В глаза бросается широкое основание, которое контактирует с четырьмя микросхемами памяти. Соприкосновение с кристаллом происходит за счет прямого контакта с тепловыми трубками.

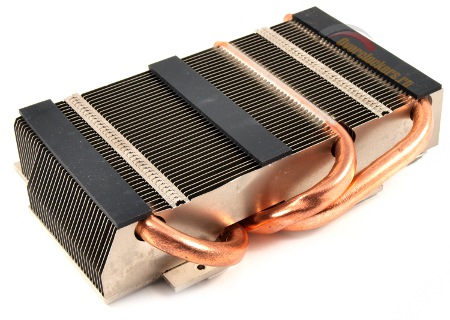

Охладитель представляет собой односекционный радиатор, форма которого очень схожа с моделями эталонного дизайна с тем лишь отличием, что его ребра пронизаны медными трубками. Диаметр последних составляет 8 мм.

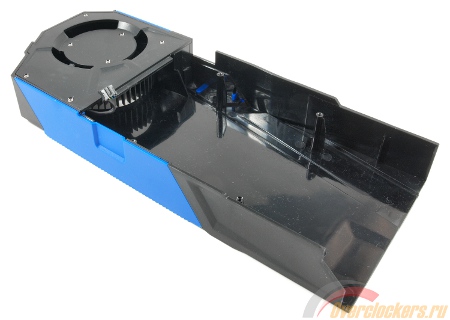

Крепление к кожуху осуществлено с помощью четырех маленьких винтиков по периметру, а для погашения вибрации использованы резиновые вставки.

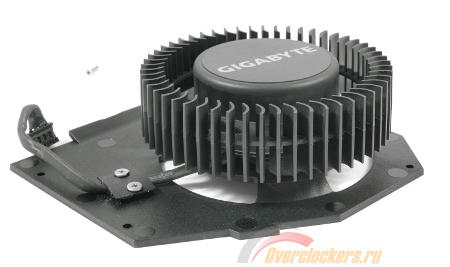

Пользователям оставлена возможность добраться к площадке с радиальным вентилятором, диаметр которого 73 мм, высота – 22 мм.
реклама

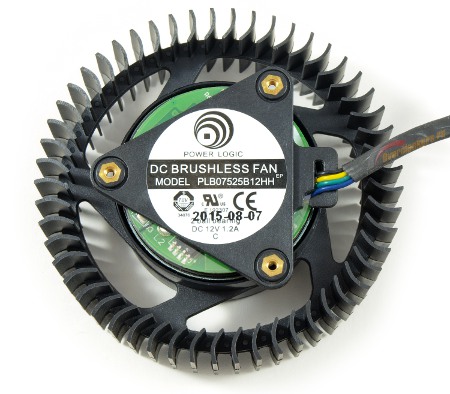

Перед нами модель производства Power Logic, модификация PLB07525B12H, характеристики 12 В и 1.2 А. Скорость вращения крыльчатки составляет 800-3700 об/мин.

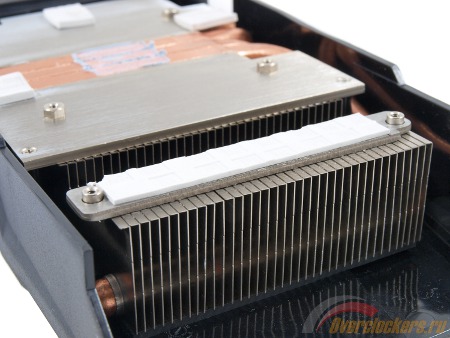

За охлаждение зоны VRM отвечает удлиненная часть радиатора с напаянной пластиной с серой термопрокладкой. Прижим хороший, сюда же доходит одна из тепловых трубок.
Печатная плата

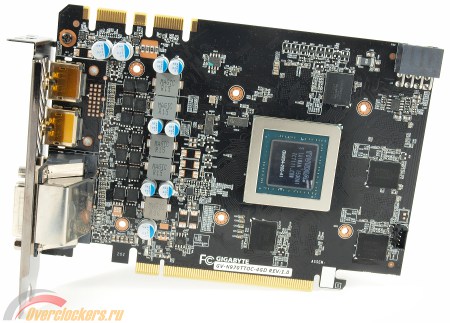

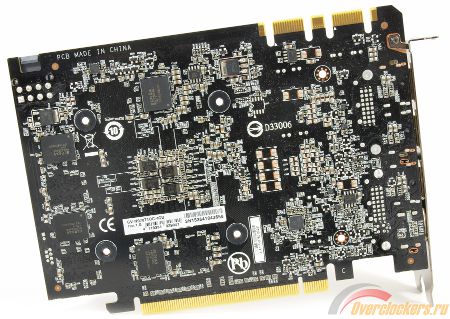

Перед нами печатная плата, которая досталась герою обзора от модели Gigabyte GeForce GTX 970 Mini со всеми вытекающими. Ее размеры сопоставимы с материнскими платами форм-фактора mini-ITX, поэтому применен плотный монтаж навесных элементов, особенно это касается обратной стороны.
Элементная база соответствует концепции Ultra Durable VGA, она набрана исключительно из качественных комплектующих: японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов.

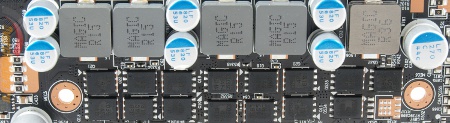

Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять.

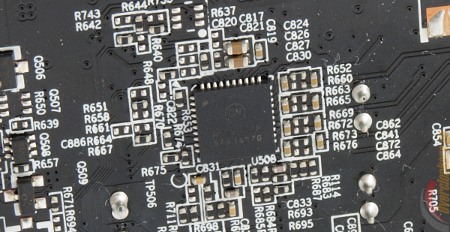

Она реализована на цифровом ШИМ-контроллере NCP5392P производства компании ON Semiconductor.
реклама

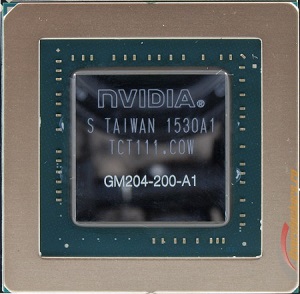

Сердцем героя обзора стал GPU GM204, произведенный по 28 нм техпроцессу в июле 2015 года. Он включает 1664 шейдера, 56 блоков растеризации и 104 текстурных блока.
Видеокарта оснащается четырьмя гигабайтами видеопамяти, которые набраны восемью микросхемами W4032BABG производства Elpida. Их тактовая частота составляет 1754 МГц (эффективная частота – 7012 МГц).
