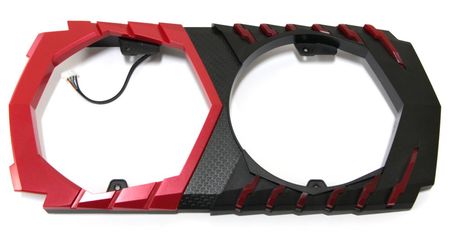

Сверху радиатор закрыт декоративным пластиковым кожухом, который состоит из нескольких элементов.
С обратной стороны видно, что изначально он черного цвета, а спереди прикреплена красная панель. Кроме того, мы можем обнаружить красные полупрозрачные вставки на черной половине, где с обратной стороны приклеен модуль с несколькими светодиодами. Эти, к сожалению, не меняют своего цвета, но могут работать с различными эффектами типа разнообразного мерцания.
реклама

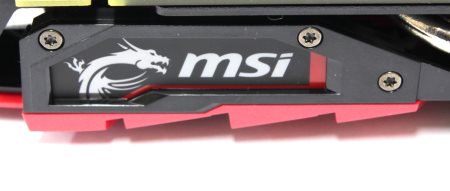

В верхней части находится еще один блок со светодиодами, который подсвечивает два логотипа, и на этот раз уже всеми цветами радуги.
Раз уж мы сняли кулер, то давайте посмотрим, что скрывается под ним. Похоже, что перед нами нереференсный дизайн печатной платы.

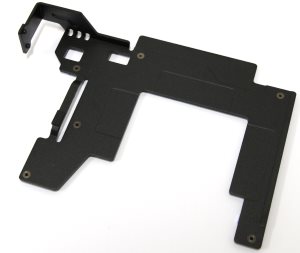

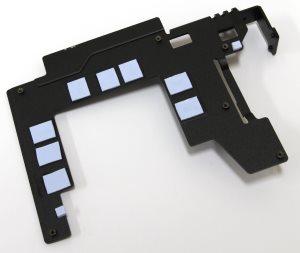

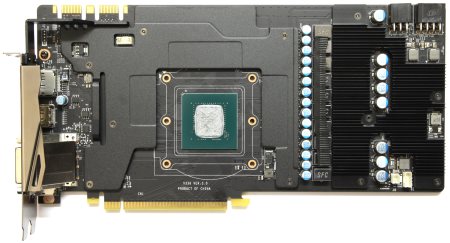

Сверху мы можем обнаружить специальную пластину, которая обеспечивает дополнительную жесткость конструкции и отводит тепло от микросхем памяти. Она изготовлена из алюминиевого сплава, окрашена в черный цвет и крепится несколькими винтами сзади.
Пластина загибается и своим изогнутым кончиком крепится к задней панели двумя маленькими винтиками.
реклама

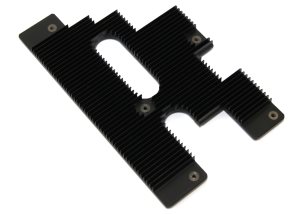

В правой части можно увидеть небольшой радиатор.
Он изготовлен из алюминиевого сплава и окрашен в черный цвет. В качестве термоинтерфейса используются различные терморезинки. Крепление осуществляется при помощи нескольких винтов жестко к задней пластине.

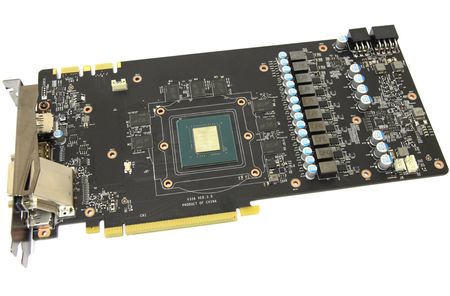

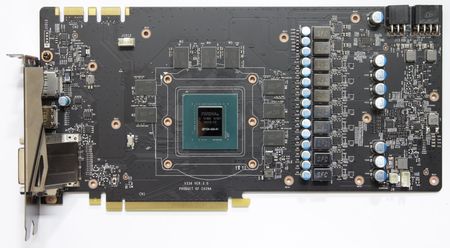

После демонтажа всех элементов защиты и охлаждения видеокарта принимает следующий вид.

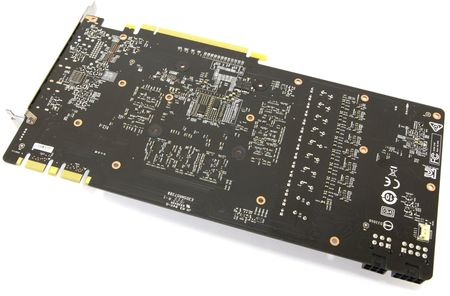

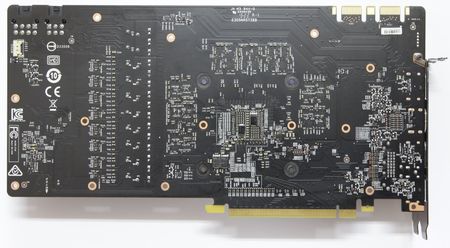

Большую часть поверхности печатной платы занимает пустота и поэтому она выглядит несколько просто. Сзади различных элементов тоже не так уж много.

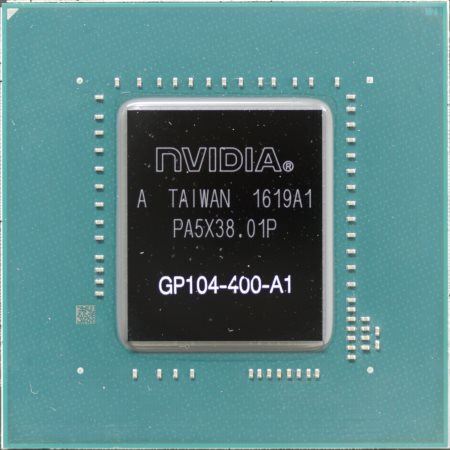

Спереди посередине распаян графический процессор Nvidia GP104 с дополнительной маркировкой 400-A1, что означает модификацию GeForce GTX 1080.
реклама
Он изготовлен на 19-й неделе текущего года в Тайване. Можно заметить, что никакой защитной рамки по периметру не предусмотрено, и мне кажется, что напрасно, ведь даже небольшой перекос может отколоть уголок кристалла.

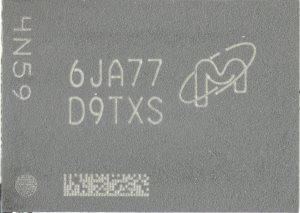

Рядом с видеоядром буквой П распаяно восемь микросхем памяти типа GDDR5X производства компании Micron. Пока подобные чипы выпускает только она, но ситуация еще может измениться, и монополия исчезнет.
Данные микросхемы без особого труда способны преодолеть барьер результирующей частоты в 10 000 МГц. Вместе они образуют 256-х разрядный интерфейс обмена данными, а их совокупный объем достигает 8 Гбайт.

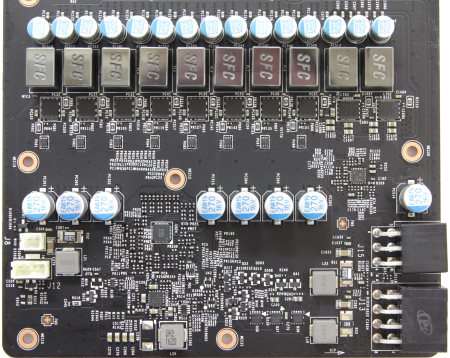

Практически всю правую часть печатной платы занимает подсистема питания. Она выполнена по формуле 8+2+1 (GPU/МЕМ/PLL).

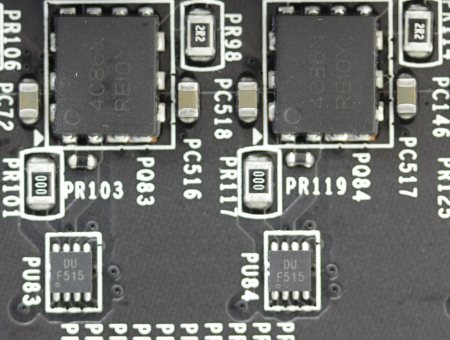

На каждую из восьми фаз, питающих графический процессор, приходится по одной транзисторной сборке ON Semiconductor NTMFD4C86N . Рядом с каждой такой микросхемой распаяно по одному драйверу, идентифицировать которые не удалось.

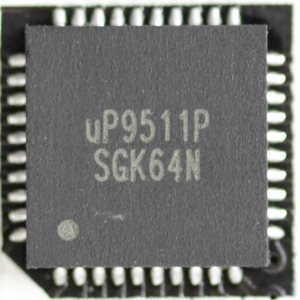

В качестве основного ШИМ-контроллера используется микросхема uPI Semiconductor uP9511P, которая поддерживает технологию nVidia Open Voltage Regulator.
За питание памяти отвечает отдельный ШИМ-контроллер, который обеспечивает две фазы.

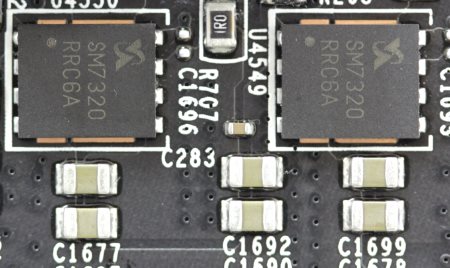

На каждую из них приходится по одной транзисторной сборке SinoPower SM7320.

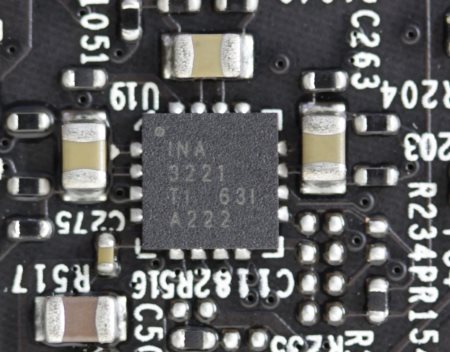

На каждую фазу приходится по одной супер ферритовой катушке. Кроме того, здесь используются твердотельные конденсаторы. За мониторинг напряжения и работу с шиной I2C отвечает микросхема Texas Instruments INA3221.

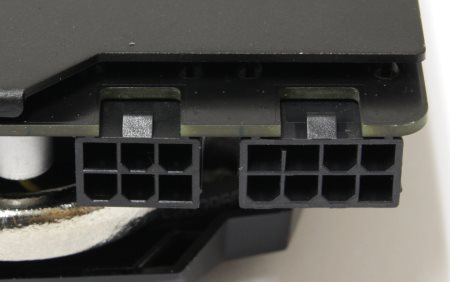

Дополнительное питание подается на видеокарту через два разъема: 8-pin и 6-pin PCI-e.

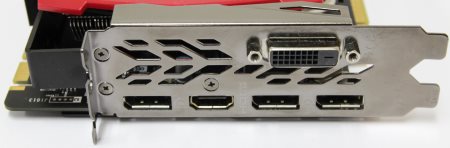

На задней панели размещены следующие видеовыходы.
- Один DVI-D;
- Три Display Port;
- Один HDMI.
Аналоговых видеовыходов нет совсем, и теперь мониторы с интерфейсом D-Sub нельзя подключить даже через переходник.
