Тестовый стенд
Тестирование видеокарты Gigabyte Radeon R9 390 G1 Gaming проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 16.5.3;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.8;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.2.0;
- MSI Kombustor 3.5.2.1.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Видеокарта Gigabyte Radeon R9 390 G1 Gaming оснащена заводским разгоном. Частота ядра повышена с 1000 МГц до 1025 МГц, частота памяти соответствует эталонной версии и равна 1500 МГц.

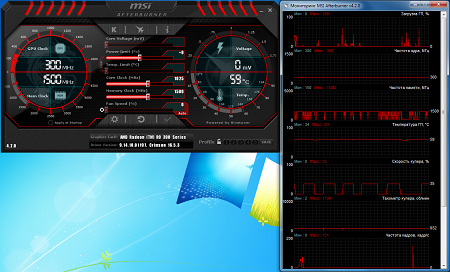

Компактная по меркам топовых ускорителей система охлаждения ведет себя иначе, нежели на модели Sapphire Radeon R9 390 Nitro, которая в полтора раза массивнее и длиннее. Однако все не так печально. В режиме простоя частоты снижаются до 300/150 МГц, а вентиляторы останавливаются. Инженерам Gigabyte пришлось поднять пределы по температурам, поскольку кулер Windforce 2X не может отвести столько же тепла, как конкурент, и удержать температуру в рамках 40°C. По этой причине при обычной работе она держится в районе 50-55°C.
Просмотр фильмов и роликов на YouTube заканчивается повышением температуры до порогового значения в 62°C, после чего вентиляторы включаются, охлаждают видеокарту, выключаются и так до бесконечности.
Такое синусоидальное поведение характерно и для других видеокарт, к примеру, MSI GeForce GTX 960 Gaming, но в их случае запуск вертушек обычно происходит во время игр.

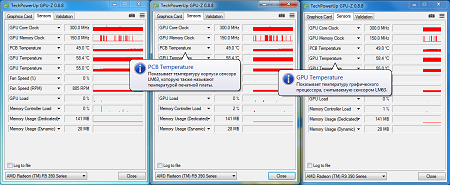

Сюрпризы преподносит утилита GPU-Z, во вкладке «Сенсоры» которой мы видим другие параметры. В первую очередь отметим, что их стало меньше и вместо «Temperature VRM1» и «Temperature VRM2» появились датчики температур около сокетного пространства графического процессора и текстолита печатной платы.

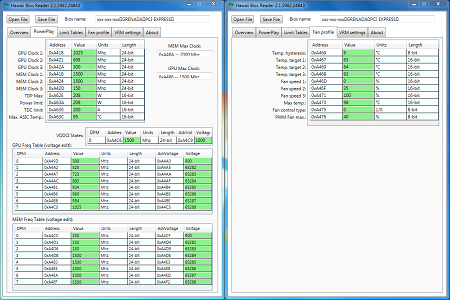

Изучим BIOS детальнее. Многие зашитые значения соответствуют модели Radeon R9 290X, даже напряжение контроллера видеопамяти: 1000 мВ против эталонных 1050 мВ. Вентиляторы «молчат» до 63&dgC, далее плавно раскручиваются до 100%.
реклама

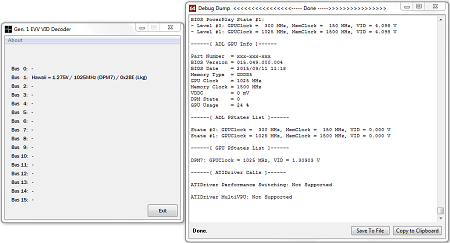

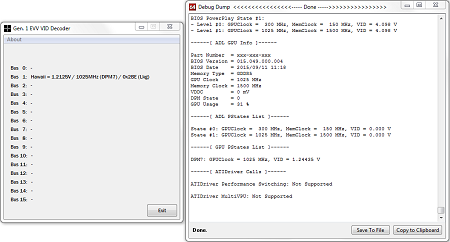

Значения ячеек BIOS для напряжений с кодами «65282-65288» нам не интересны, посмотрим на настоящие показания. EVVD рапортует о 1.275 В, что является завышенным значением, AIA64 поднимает еще выше – до 1.30 В. Слишком много. Есть подозрение, что системе охлаждения придется бороться с лишними ваттами тепловыделения.

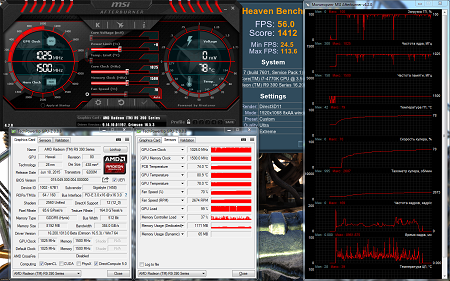

После нескольких тестов нам не удается разогреть графический процессор выше 79°C, что является хорошим результатом с учетом скромных размеров видеокарты.
Однако при этом обороты вентиляторов возрастают до 2700 об/мин, а уровень шума становится выше, чем у многих референсных версий. Справедливости ради отметим, что Gigabyte Radeon R9 390 G1 Gaming остается тише эталонной модели.

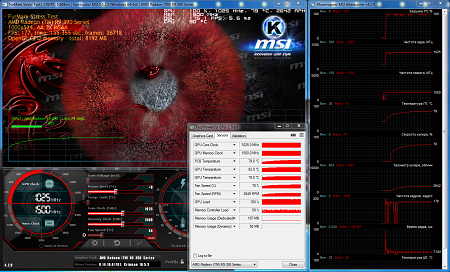

Чудеса происходят в стресс-тесте MSI Kombustor: рассматриваемая видеокарта не только не сбрасывает частоты, но и в плане температур оставляет хороший запас.

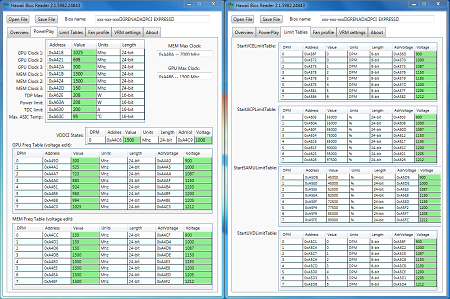

Удивительное рядом. Эта модель так и просит заняться ее тонкой настройкой, что по душе многим энтузиастам. Было решено снизить напряжение на GPU до приемлемых значений: при 1150 мВ система сразу же зависла, при 1200 мВ – небольшие артефакты. В итоге при 1212 мВ удалось добиться полной стабильности.
Вот теперь все на своих местах . Приведем показания программ EVVD и AIDA64.

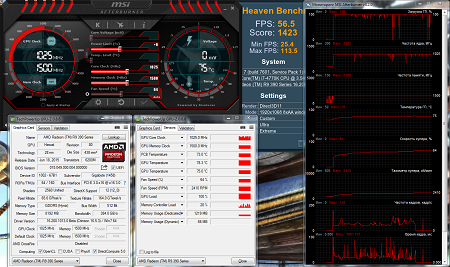

Gigabyte Radeon R9 390 G1 Gaming стала тише и прохладнее: 75°C против 79°C и 2400 об/мин против 2700 об/мин. Если откорректировать еще и вентиляторы, то видеокарту можно сделать бесшумнее. А как обстоят дела с разгоном?

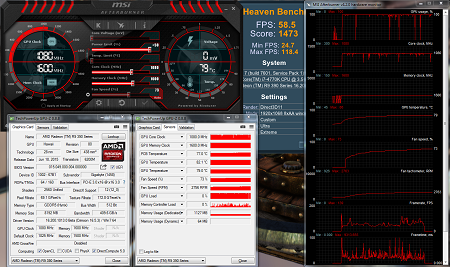

Наш образец оказался не очень удачным, даже при базовом напряжении 1.275 В удалось поднять частоту графического ядра всего до 1080 МГц, памяти – до 1600 МГц.
Очередное удивление вызывает тот факт, что при Power Limit +50% у многих Radeon R9 290(X)/390(X) начинает не по-детски возрастать аппетит. Здесь же видеокарта потребляет столько, сколько ей нужно, что отразилось не только на температуре (она почти не повысилась), но и на графике потребляемого электричества.
Исследование потенциала системы охлаждения

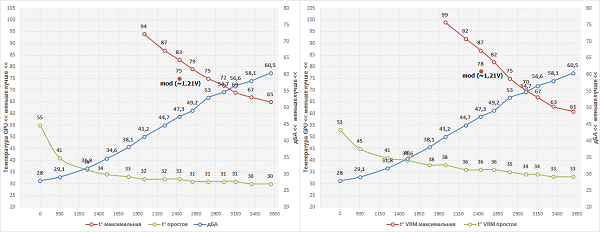

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Итак, шумно и горячо. Разработчики постарались найти оптимальный вариант, и им почти удалось это сделать с учетом компактной относительно конкурирующих решений системы охлаждения. Все бы ничего, но не понятен шаг инженеров с таким высоким штатным значением, которое отражается на результатах. При 1.212-1.22 В видеокарта становится покладистее.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Что касается производительности графических ускорителей Radeon R9 390 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
- Обзор и тестирование видеокарты AMD Radeon RX 480;
- В погоне за производительностью: видеокарты. Май 2016;
- Тестирование видеокарты AMD Radeon R9 390: ваш выход, Hawaii.
Заключение
На первый взгляд версия Gigabyte является неким откровением и не похожа на другие видеокарты этой серии. Инженеры, видимо, вдохновились идеей разработки нового продукта, а не созданием копии на базе референсного варианта. Модификациям подверглось все: кулер, датчики, микропрограммное обеспечение и даже печатная плата, ставшая короче оригинала на 21 мм. Но пошло ли все это на пользу?
Благодаря проведенным тестам можно объективнее оценить Gigabyte Radeon R9 390 G1 Gaming. За счет меньших габаритов модель стала горячее и шумнее. Последнее – заслуга скорее задранного напряжения, нежели самой системы охлаждения, и при желании эти замечания легко снимаются правкой BIOS.
Что в остатке? Видеокарта Gigabyte понравится энтузиастам, которые знают, как легко и просто из любой «печки» сделать «конфетку», благо и материалы на эту тему уже опубликованы. Она оставила неоднозначное впечатление, но положительных моментов все же больше.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту Gigabyte Radeon R9 390 G1 Gaming;
- А также лично donnerjack.
