Система охлаждения
У разработчиков Gigabyte особый подход к креплению кулера: использовано четыре подпружиненных винтика по периметру графического процессора и три в зоне VRM. Термоинтерфейса много, система охлаждения снимается неохотно.

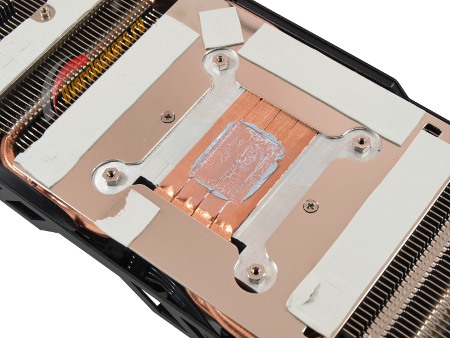

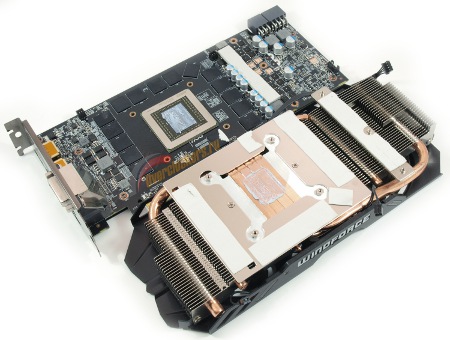

Первым делом рассмотрим контакт графического процессора и основания. Заводская термопаста слегка подсохла, по отпечатку видно, что кристалл GPU контактирует не со всеми тепловыми трубками.
реклама
Они набраны по не самой распространенной схеме «8+6+8+6» мм. Обработка на высоком уровне, никаких замечаний за исключением отсутствия зеркальной полировки.

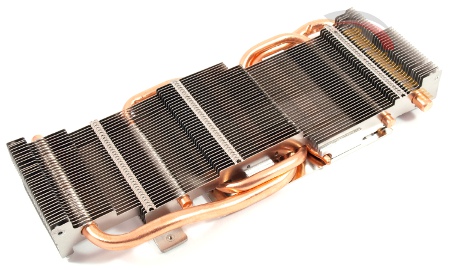

Массивный охладитель представлен в виде односекционного радиатора. На сложное переплетение алюминиевых пластин и тепловых трубок ложится огромный груз ответственности по охлаждению Gigabyte Radeon R9 390 G1 Gaming.
Кожух вместе с вентиляторами снимается достаточно просто. Отметим, что, сколько не разглядываешь пластиковую панель, она ощущается как металлизированная.

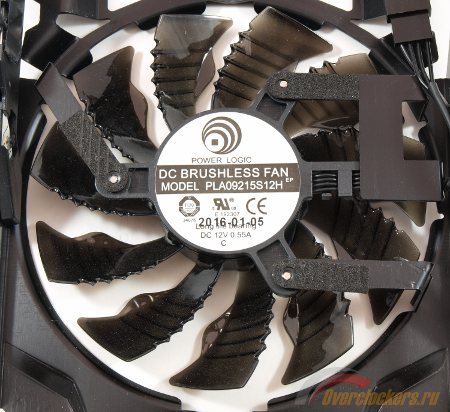

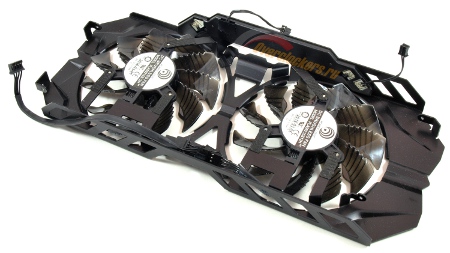

Две вертушки представлены моделями PLA09215S12H известной компании Power Logic. Характеристики 12 В и 0.55 А, дата производства 5 января 2016 года. Забегая вперед, скажем о скорости вращения крыльчаток, которая лежит в диапазоне 0-3600 об/мин.
реклама
От привычного низкопрофильного радиатора разработчики отказались в пользу удлиненных ребер основного охладителя с напаянной пластиной. Серую термопрокладку на моделях Gigabyte мы отмечали не один раз, отпечаток силовых транзисторов отличный.
Пробежимся еще раз по облику Gigabyte Radeon R9 390 G1 Gaming и посмотрим, что мы упустили. «Бэкплейт»!
Да, опорная пластина – элемент на современной видеокарте желанный и незаменимый. Он не только играет роль ребра жесткости, но и предотвращает печатную плату от повреждений, а при должном подходе еще и с функцией отвода тепла от PCB справляется (к примеру, как здесь).

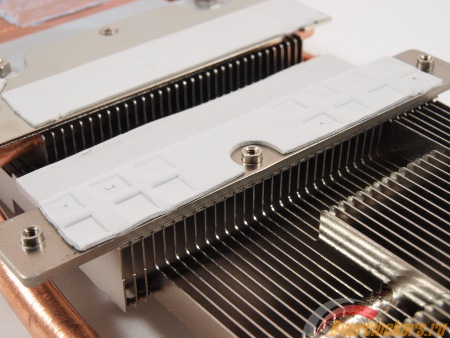

В зоне VRM предусмотрено утолщение и полоска термопрокладки. В тестах «бэкплейт» сильно нагревается, однако свою функцию выполняет – снижает температуру подсистемы питания.
Печатная плата

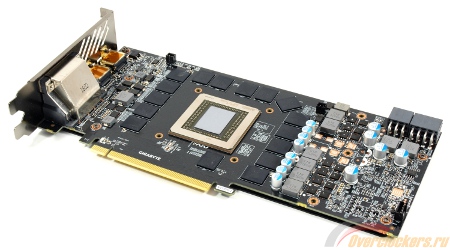

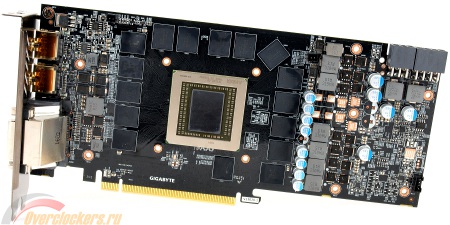

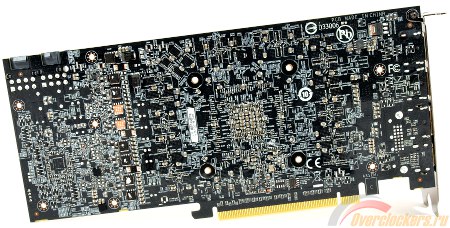

Видеокарта Gigabyte Radeon R9 390 G1 Gaming построена на оригинальной печатной плате черного цвета, аналогов которой мне не встречалось. Инженеры переработали PCB, оставив неизменной лишь саму концепцию расположения всех ключевых элементов. Изучим ее более детально и отметим интересные особенности.
Все прежние достоинства сохранены: элементная база построена по фирменной концепции Ultra Durable VGA, которая предполагает использование твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.

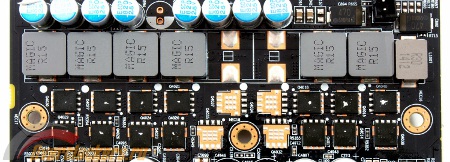

Разработчики переработали подсистему питания и реализовали ее по формуле «6+1+1», где шесть фаз отводится на графический процессор, одна – на микросхемы памяти, и последняя – на PLL. Две фазы остались незадействованными.
реклама

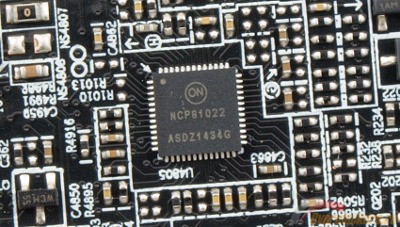

ШИМ-контроллер NCP81022 расположился с противоположной стороны печатной платы.

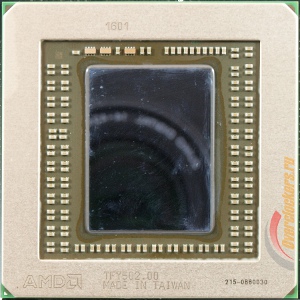

Сердцем героя обзора стал GPU Grenada (Hawaii), произведенный по 28 нм техпроцессу в январе 2016 года. Он включает 2560 шейдеров, 64 блока растеризации и 160 текстурных блоков.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны шестнадцатью микросхемами H5GC4H24AJR производства SKhynix. Их тактовая частота составляет 1500 МГц (эффективная частота – 6000 МГц).
