Тестовый стенд
Тестирование видеокарты EVGA GeForce GTX 950 FTW ACX 2.0 проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia ForceWare 361.75;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.6;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.2.0;
- MSI Kombustor 3.5.1.0.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Именно этот раздел в первую очередь интересует многих читателей, поднимая завесу тайны над работой видеокарты в режимах простоя и нагрузки, а также раскрывая ее температурные показания. Стоит отметить, что все значения собираются в единую базу данных, по результатам которой будет подготовлен сводный обзор по всем рассмотренным моделям GeForce GTX 950.

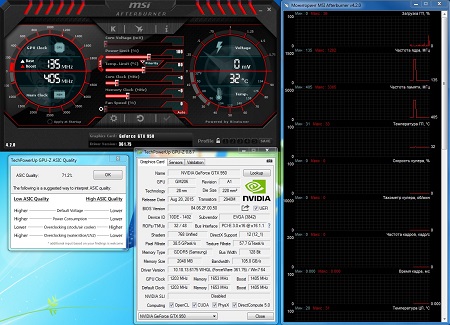

В простое EVGA GeForce GTX 950 FTW ACX 2.0 останавливает вентиляторы и становится полностью бесшумной. Частоты ядра и видеопамяти снижаются до 135/202 МГц при напряжении 0.850 В.

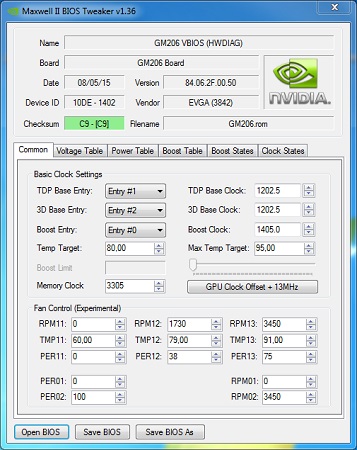

Занесенные в BIOS показатели при активации микросхемы номер один (левое положение переключателя).
Как можно заметить, вентиляторы остаются полностью бездействующими вплоть до 60°C, а далее раскручиваются лишь до 1730 об/мин при 79°C. Такая настроенная кривая скорости вращения крыльчаток делает видеокарту тихой в нагрузке.
Положение номер два (правое) более актуально для тех, кто переживает за перегрев EVGA GeForce GTX 950 FTW ACX 2.0 или же считает температуру в простое около 38-45°C высокой. Здесь для RPM11 установлено значение 560 об/мин.

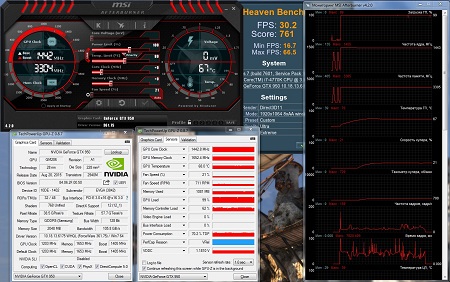

Истинное лицо видеокарты можно увидеть в нагрузках, создаваемых тестами и играми. Благодаря технологии GPU Boost, частота ядра повышается с номинальной 1203 МГц до 1455 МГц, память функционирует на эталонной частоте 1650 МГц. Согласитесь, высокий результат.
А что с уровнем нагрева и шумом? Здесь все в полном порядке и переживать не стоит. Вентиляторы включаются плавно, без рывков и завываний. Их активация происходит при 65°C, допуская прогрев графического процессора до 70°C, а затем его температура снижается до 67°C и остается на этом уровне долгое время. СО работает при 720 об/мин, уровень шума – очень низкий. Великолепно.
реклама

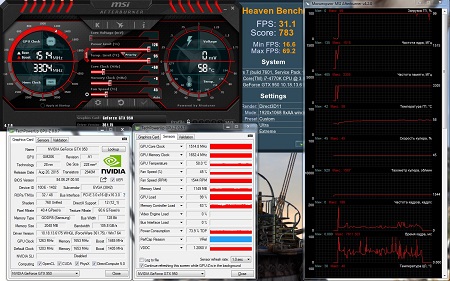

Для разгона зафиксируем скорость вращения крыльчаток вентиляторов при 45% (2030 об/мин) и повысим значение Power Limit до максимума.
Эти действия благотворно сказываются на тактовых частотах новинки. Ядро функционирует при 1263 МГц (Boost – 1465 МГц), доходя в играх до 1515 МГц; память работает на 2038 МГц. Система охлаждения становится немного шумнее.

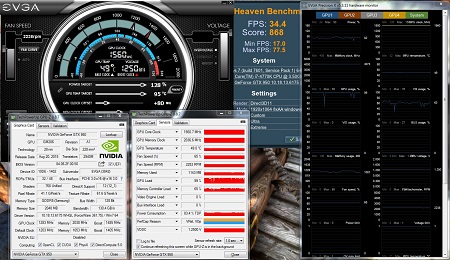

Поднимем напряжение на GPU на 100 мВ с помощью фирменной утилиты EVGA PrecisionX 16. Скачать ее можно на официальном сайте после регистрации.
С одной стороны, после данной процедуры базовая частота ядра увеличивается всего на 20 МГц. С другой – режим GPU Boost работает более агрессивно, так что во всех бенчмарках и играх ядро функционирует при 1560 МГц.
Исследование потенциала системы охлаждения

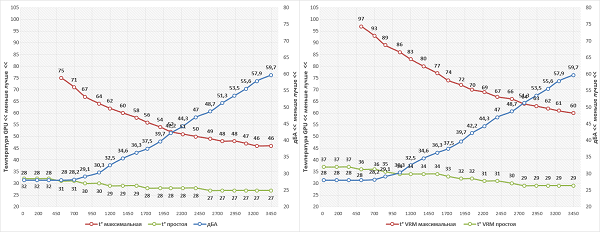

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Видеокарта EVGA получилась тихой в нагрузке, что позволяет наслаждаться любимым делом без наушников: это вам не референсная версия AMD Radeon R9 290X.
Однако отсутствие радиатора на фазах питания привело к прогреву VRM до 93°C. Выходом из ситуации стало повышение скорости вращения вентиляторов до 1200-1300 об/мин: модель оставалась не только тихой, но и холодной.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Что касается производительности графических ускорителей GeForce GTX 950 в игровых приложениях, то она уже неоднократно рассматривалась в материалах лаборатории. Приведу лишь несколько ссылок:
- В погоне за производительностью: видеокарты. Февраль 2016;
- Тест видеокарты GeForce GTX 950 2048 Мбайт в актуальных играх;
- Обзор и тестирование видеокарты Nvidia GeForce GTX 950: билет в средний класс.
Заключение
По многим показателям рассмотренная видеокарта оказалась лучше своих предшественниц, исследованных ранее. Лично для меня приятным сюрпризом стали возможности и эффективность системы охлаждения EVGA GeForce GTX 950 FTW ACX 2.0.
Отметим и высокий заводской разгон, сопоставимый с моделью Gigabyte GeForce GTX 950 Xtreme Gaming, и тихую систему охлаждения. А переработанная печатная плата и усиленная подсистема питания благотворно вписались в общий концепт. Да и разгон в данном случае был неплох.
В целом видеокарта EVGA может стать хорошим выбором для любителей тишины и разгона, благо производитель учел все тонкости и даже снабдил свою модель расширенной трехлетней гарантией.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту EVGA GeForce GTX 950 FTW ACX 2.0;
- А также лично donnerjack.
