Система охлаждения
С учетом того, что конструкция Active Cooling Xtreme 2.0 рассматривалась нами в прошлый раз, стоит упомянуть лишь основные моменты.

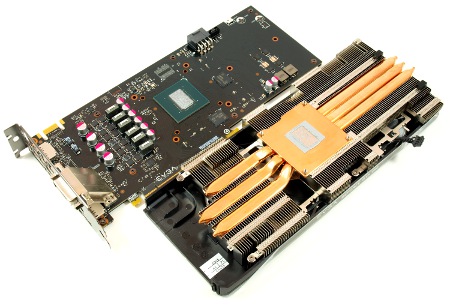

Крепление системы охлаждения происходит стандартным образом при помощи четырех подпружиненных винтов.
Заводской термоинтерфейс представляет собой слегка вязкую комочкообразную пасту. Именно с ней проводились все результаты по снятию температуры и разгона.
реклама

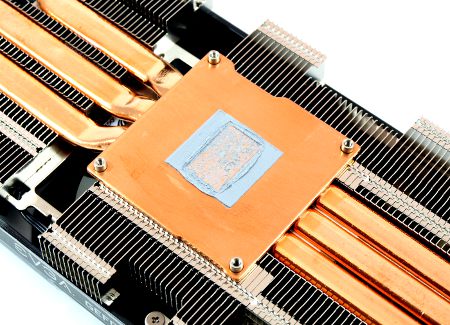

В основе кулера лежат три толстых 8 мм тепловых трубки. Они не разведены по ребрам, а пролегают в центре всего радиатора, образуя римскую цифру III.

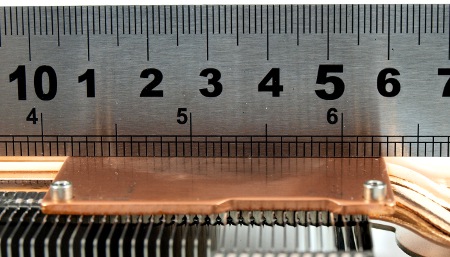

Основание ровное и отполированное, хоть и не до зеркального блеска, без признаков впадин и горбов.

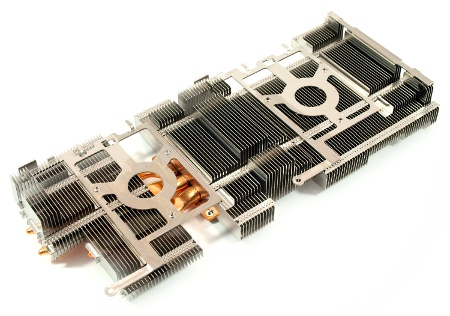

Охладитель выполнен в виде двухсекционного радиатора, который набран алюминиевыми пластинами сложной формы. Разработчики постарались использовать все свободное пространство под кожухом. А для повышения эффективности системы охлаждения тепловые трубки припаяны к ребрам.
Форма пластикового кожуха проста и ничем не примечательна.
реклама

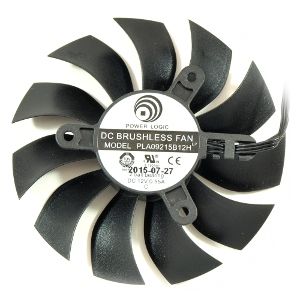

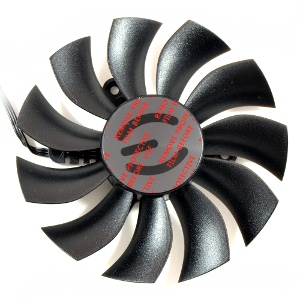

Вентиляторы с изогнутой крыльчаткой компании Power Logic нам хорошо известны и встречаются на моделях EVGA повсеместно. Диаметр крыльчатки составляет 87 мм, маркировка PLA09215B12H, скорость вращения находится в диапазоне 0-3500 об/мин.

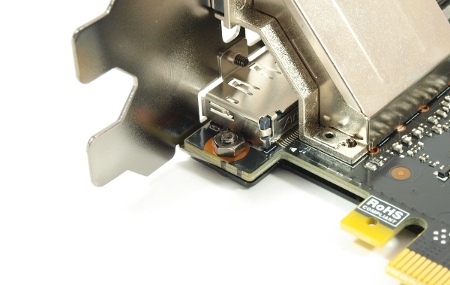

Крепление «бэкплейта» может вызвать у неподготовленного пользователя трудности, поскольку один из винтов оснащен гайкой, которая упирается в разъем DisplayPort и неохотно проворачивается.
Опорная пластина получила множество сквозных отверстий для выхода горячего воздуха. В данном случае стоит отметить тот факт, что она взаимодействует с печатной платой и микросхемами через термопрокладки, участвуя в пассивном охлаждении.
Правда, здесь нет радиатора, отводящего тепло от подсистемы питания и видеопамяти. К сожалению, все это сказалось на температурном режиме зоны VRM.
В целом система охлаждения смотрится внушительно, пусть и с некоторыми оговорками. Посмотрим, как все модификации и настройки повлияли на ее работу.
Печатная плата

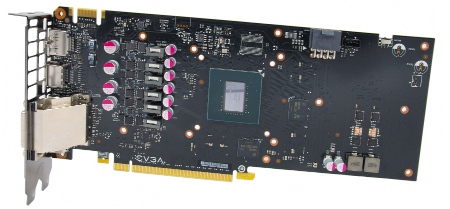

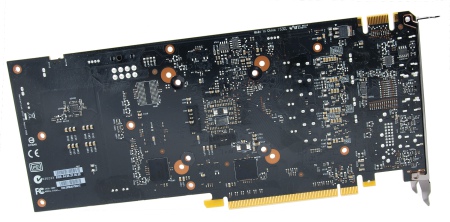

В отличие от референсной печатной платы, видеокарта построена силами инженеров на PCB собственной разработки и копирует GeForce GTX 960 FTW ACX 2.0.
реклама
В модели используется качественная элементная база, например, танталовые конденсаторы и транзисторы типа DirectFET.

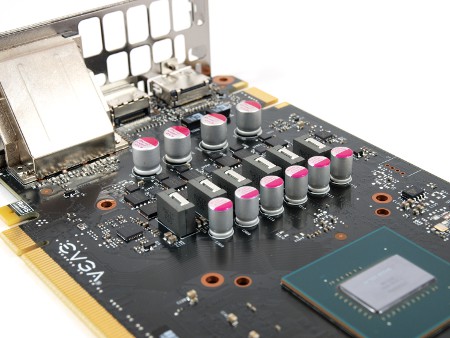

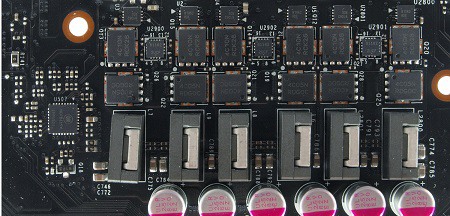

Шесть удвоенных фаз отвечают за питание ядра, две – за питание памяти. Данная схема реализации отличается от привычной оригинальной «3+1», что положительным образом сказывается на разгонном потенциале и пониженном нагреве в связи с перераспределением энергии.
В качестве ШИМ-контроллера используется NCP81174 – классика недорогих моделей.

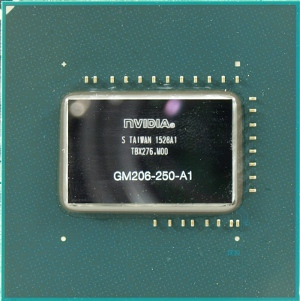

Сердцем видеокарты стал GPU GM206, произведенный по 28 нм техпроцессу в июле 2015 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.
Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Samsung K4G41325FC-HC28.
Паспортная частота памяти – 1650 МГц (эффективная частота 6600 МГц). Обмен данными осуществляется посредством 128-битной шины.
