Материнская плата и периферийное оборудование
Материнская плата в HP EliteDesk 800 G1 SFF уникальна и изготовлена специально для данной модификации системного блока.
Внутреннее убранство чем-то напоминает серверное. Чем? Здесь все ориентировано на прохождение воздуха спереди и выхлопа его сзади, как и в большинстве 19" стоечных серверов. Возможно, это как-то связано с концепцией горизонтального расположения системного блока.
реклама
Сразу же бросаются в глаза торчащие провода. Сейчас такое уже не модно и все их прячут за боковой стенкой, выводя лишь там, где это необходимо, через специальные прорези и отверстия.
Вернемся к материнской плате – модели форм-фактора mATX. По всем крепежным отверстиям она совпадает с размерами и ее можно смонтировать в другой корпус. При этом не стоит забывать о специфическом подключении к блоку питания.
Особенной является и система охлаждения, и даже не потому, что кулер дует вбок и к нему присоединяется специальный кожух.
Здесь нестандартное именно крепление, поэтому заменить его будет не так просто.
реклама
Под кулером прячется обычный сокет LGA 1150, но я не стал демонтировать СО, чтобы убедиться в этом, поскольку он виднеется и процессор не впаян. Об этом также свидетельствует и то, что существуют модификации с другими моделями ЦП.
Питание здесь реализовано по трехфазной схеме.
Как можно видеть, применены твердотельные конденсаторы и транзисторы типа Low Rds(on). Катушки здесь закрыты лишь частично.
Для поддержки памяти предусмотрено четыре слота типа DDR3 черного и белого цветов. Для поддержки двухканального режима необходимо установить модули в разъемы одного цвета.
В данном случае установлена лишь одна планка на 4 Гбайта. Соответственно контроллер памяти работает в одноканальном режиме и это снижает производительность системы двукратно в тестах чтения/записи памяти.
Возможно, было бы целесообразнее установить две планки по 2 Гбайта, а в данном случае настоятельно рекомендуется дооснастить систему еще одним модулем на 4 Гбайта для комфортной работы 64-разрядных операционных систем.
реклама
При изменении объема памяти система выдает предупреждение во время запуска. Поддержка XMP профилей и какой-либо разгон отсутствуют. Автоматика руководствуется только значениями основного профиля в SPD. Соответственно, если у вас планки минимально работают на DDR3 1600 МГц с таймингами 11-11-11-28-2Т, то так оно и будет.
Здесь используется один модуль производства компании Hynix.

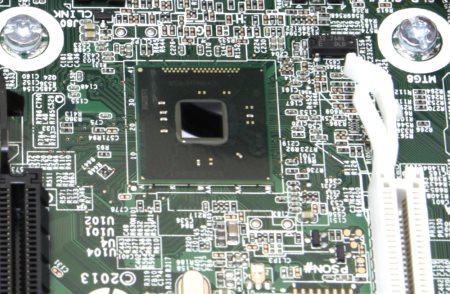

Следует заметить, что транзисторы подсистемы питания не закрыты радиаторами. Нет его и на чипсете, поэтому он полностью голый. Я очень переживал за это, но по факту его температура не превысила 50°C даже после длительного копирования.
Теперь понятно, почему производители материнских плат лепят радиаторы, исходя из эстетического вида, а не практичности и лучшего охлаждения.
