Исследуем разгонный потенциал бюджетной оперативной памяти: шесть модулей SK Hynix DDR3-1600 HMT451U6BFR8A объемом 4 Гбайт (страница 2)
А вот в SPD можно найти серийный номер. Профили – стандартные, XMP отсутствуют (что неудивительно).

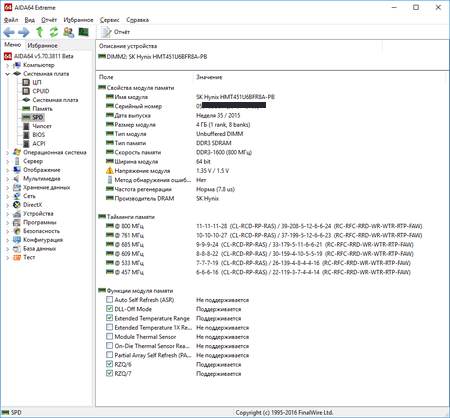

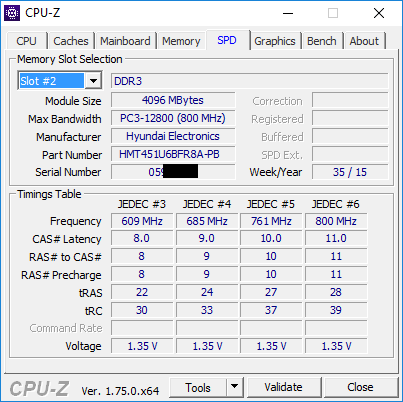

На всякий случай приведем отчеты CPU-Z и AIDA64.
Обратите внимание на то, как «хорошо» работает AIDA64: периодически один из модулей не опознается программой полноценно, хотя термомониторинг сохраняется и содержимое профилей SPD отображается.

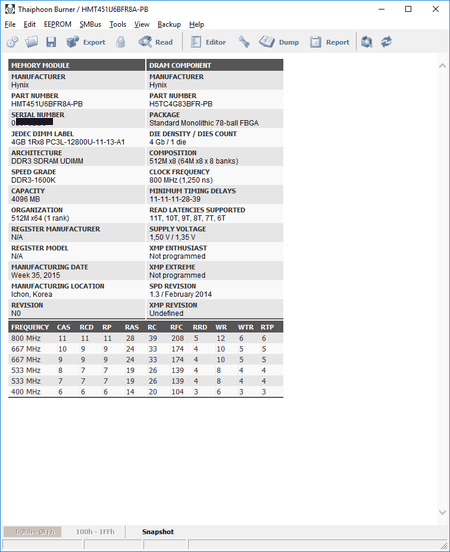

В довершение осмотра приложим дамп содержимого микросхемы SPD (снято посредством Thaiphoon Burner).
Тестовый стенд
Тестирование комплектов памяти SK Hynix DDR3-1600 HMT451U6BFR8A проходило в составе следующей конфигурации:
- Материнская плата: ASRock Fatal1ty Z97X Killer/3.1, Intel Z97 LGA 1150 (BIOS P1.40; экземпляр из этого обзора);
- Процессор: Intel Pentium G3258 3500 МГц, LGA 1150;
- Система охлаждения: Thermalright Silver Arrow SB-E с одним вентилятором Thermalright TY-143;
- Термоинтерфейс: Arctic Cooling MX-2 (обзор);
- Оперативная память: шесть модулей SK Hynix DDR3-1600 HMT451U6BFR8A объемом 4 Гбайт;
- Видеокарта: MSI GeForce GTX 970 Gaming 4G (обзор, экземпляр не из этого обзора);
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: Samsung SM951 256 Гбайт (Samsung UBX + 16 нм MLC ToggleNAND Samsung, BXW2500Q; из этого обзора);
- Корпус: открытый стенд.
Методика тестирования

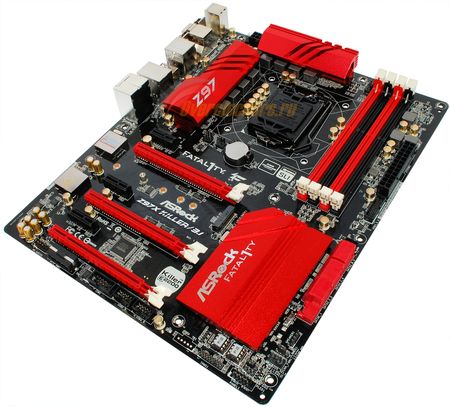

Для проведения тестов была взята материнская плата ASRock Fatal1ty Z97X Killer/3.1, которую мы как-то рассматривали и с тех пор используем для разгона процессоров. Микрокод BIOS системной платы обновлен до последней на момент тестирования версии P1.40.

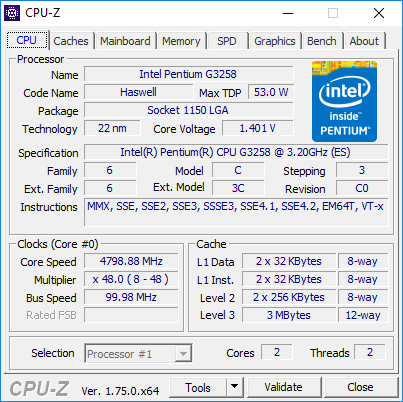

А вот ЦП в исполнении LGA 1150 не слишком «имиджевый» – всего лишь Pentium G3258. Но, как известно, «в тихом омуте черти водятся»: данный экземпляр обладает хорошим потенциалом, как в части разгона процессорных ядер, так и по удержанию оперативной памяти на высокой частоте. Специально для тестов он был разогнан до 4800 МГц по процессорным ядрам, а частота его CPU Ring фиксировалась на штатной величине.

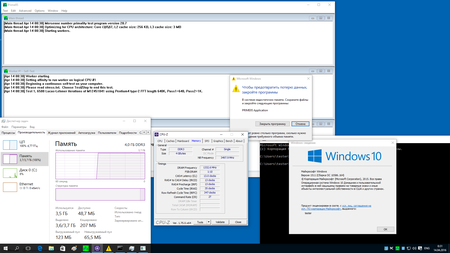

Тестирование стабильности проводится в среде операционной системы Windows 10 Домашняя сборки 10586.164 с помощью Prime95 версии 28.7 в редакции 64-bit в течение как минимум 20 минут. В реальности некоторые тесты выполнялись по часу и более, автор в это время находил себе более интересные занятия, нежели наблюдение за часами на тестовом стенде. Запуск осуществляется в режиме «Custom» с ручным указанием занимаемого объема памяти.
Настройки Prime95 подбираются таким образом, чтобы проверка стабильности работы была наиболее полной – по всему объему модуля памяти. И это приводит к постоянным сообщениям операционной системы о недостатке свободного пространства. Файл подкачки отключен.

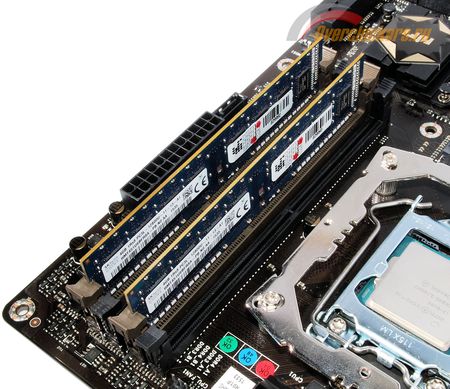

Сами модули памяти устанавливались в систему поодиночке: для минимизации факторов, ограничивающих разгон (оптимизация микрокода BIOS материнской платы, индивидуальные ограничения контроллера памяти конкретного экземпляра процессора). Задействовался второй по счету разъем DIMM – согласно рекомендациям в инструкции к стендовой плате.
Системная плата ASRock, используемая мною при тестировании, отличилась ограничениями по установке напряжений VCCSA и VCCIO. Во-первых, напрямую присутствует только VCCSA (параметр System Agent Voltage Offset), тогда как как второе, предположительно, можно задать лишь посредством двух отдельных параметров CPU Analog IO Voltage Offset и CPU Digital OI Offset. Во-вторых, как видно из названий всех трех параметров, изменение происходит путем «сдвига» («offset») относительно некоего номинального значения.
Неизвестно, относительно каких именно значений происходит изменение и что мы получаем в итоге: на плате нет контрольных точек для замеров и нет программного мониторинга этих напряжений. Мерять же путем подключения щупов мультиметра к подсистеме питания процессора нет смысла из-за того, что на LGA 1150 (в отличие от LGA 1155, LGA 1151 и прочих) входное напряжение на процессор только одно, равное 1.8 В, и остальные его преобразования происходят уже внутри CPU. Поэтому было решено просто установить сдвиг «0.100», который никак не должен нанести повреждений ЦП.
Остается вопрос с напряжениями. На первый взгляд что может быть проще, чем просто сказать «устанавливалось равным 1.50, 1.55, 1.60 и 1.65 В». Однако в таком случае «за бортом» тестирования фактически оказываются обладатели систем на базе процессоров Intel Skylake-S в исполнении LGA 1151, которые предпочли взять материнскую плату со слотами DDR3, а не DDR4, ведь, как известно, установка на оперативной памяти напряжения 1.5 В и выше может привести к повреждению CPU.
И на практике, как мы могли убедиться в ходе обзора материнской платы Biostar Hi-Fi H170Z3 на базе Intel H170, оснащенной слотами DDR3, на оперативную память устанавливается напряжение 1.4 В вместо штатного 1.5 В (кстати, именно на рассматриваемых модулях SK Hynix это и проверялось).
Поэтому мы решили расширить указанные выше рамки в сторону более низких напряжений: в набор проверяемых значений были добавлены 1.35, 1.40 и 1.45 В. Это практически удвоило объем тестов, проводимых в рамках создания данного материала, но тут уж ничего не попишешь.
