Выбираем видеокарту AMD Radeon R9 380: обзор 9 моделей (страница 3)
реклама
Sapphire Radeon R9 380 Nitro
Описание на сайте производителя – ссылка.

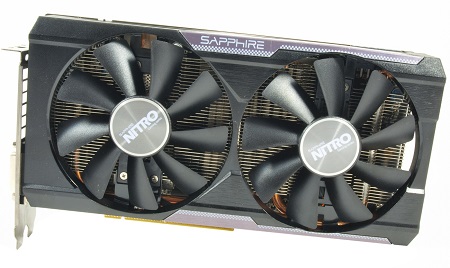

Внешний вид Sapphire Radeon R9 380 Nitro не блещет изысками – перед нами черный дизайн, который прослеживается во всем, от печатной платы и заканчивая кожухом, лишь металлическая вставка приукрашает модель. В сравнении с другими графическими ускорителями ее выделяют два 100 мм вентилятора, которые перекрывают почти всю площадь текстолита и радиатора системы охлаждения.
Видеокарта Sapphire Radeon R9 380 Nitro оснащена «бэкплейтом» с обратной стороны, что является приятным сюрпризом. В области подсистемы питания можно заметить рельефный рисунок, который подсказывает нам, что усиливающая опорная пластина участвует в отводе тепла от силовой части.
реклама

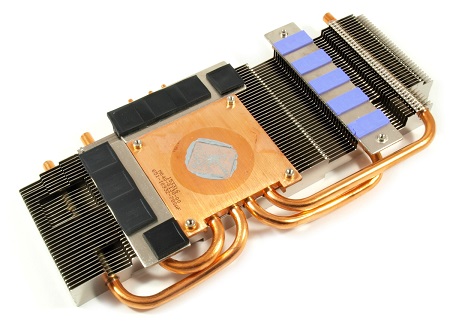

Производитель не поскупился на детали. С графическим процессором контактирует большое медное основание, которое расширено алюминиевой вставкой, отводящей тепло от микросхем видеопамяти через толстые черные термопрокладки.
Сам радиатор получился односекционным, набранным из множества пластин и пронизанным четырьмя 6 мм трубками. Все соединения тщательно пропаяны. За активную часть охлаждения отвечают модели GAA8B2U компании Apistek, характеристики 12 В и 0.45 А.
Охлаждение силовой части реализовано не радиатором, а удлинённой частью основного охладителя с напаянной алюминиевой болванкой. Контакт происходит посредством фиолетовых термопрокладок. Сюда же подходит и одна из тепловых трубок.
Да и «бэкплейт» оказался непрост. Вся его поверхность изолирована кроме подсистемы питания. Здесь же мы видим черную термопрокладку, которая отводит тепло от зон микросхем и драйверов с печатной платы.
Модель Sapphire Radeon R9 380 Nitro построена на оригинальной плате черного цвета. Используется качественная элементная база: долговечные твердотельные конденсаторы, Direct-FET транзисторы и фирменные дроссели с пониженным энергопотреблением Black Diamond.
Подсистема питания реализована по классической формуле «5+1+1», где пять фаз отводится для GPU, одна – для PLL, одна – для памяти. За управление отвечает ШИМ-контроллер NCP81022, микросхема которого распаяна ближе к видеовыходам.
реклама

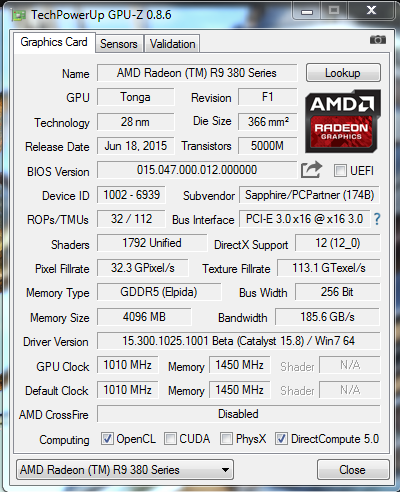

Новая модель Sapphire может похвастать высоким по сравнению с версиями других производителей заводским разгоном. Тактовая частота ядра повышена с 970 МГц до 1010 МГц, видеопамяти – с 1425 МГц до 1450 МГц.
При игровой нагрузке вентилятор раскручивается до 41% от своей максимальной мощности (800 об/мин), а издаваемый уровень шума можно охарактеризовать как очень низкий. Графический процессор прогревается до 77°C. Можно отметить, что разработчики сместили баланс между нагревом и шумом ближе к первому атрибуту.
Модель получилась с множеством достоинств, более подробно о ней рассказано в материале «Обзор и тестирование видеокарты Sapphire Radeon R9 380 Nitro: не за красивые глаза».
Sapphire Radeon R9 380 ITX Compact
Описание на сайте производителя – ссылка.

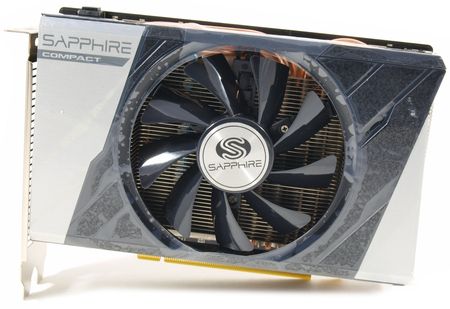

Для современных видеокарт стандарта ITX выдвинуты свои требования, с которыми приходится считаться. По этой причине система охлаждения Sapphire Radeon R9 380 ITX Compact использует всего один, но крупный 100 мм вентилятор, накрытый пластиковым кожухом с логотипом компании. Инженеры воспользовались собственными наработками, создав компактную СО, не выступающую даже за край печатной платы.
Фирменная концепция компании подразумевает, что видеокарта оснащена удобным переключателем BIOS с двумя вариантами загрузки – со стандартного на UEFI и обратно. В одном из положений кнопка горит приятным синим цветом – ошибиться невозможно.
Рассматриваемая модель неспроста заслуживает внимания владельцев HTPC: ее длина не превышает 171 мм, ширина – 115 мм.
Видеокарта Sapphire Radeon R9 380 ITX Compact использует кулер, конструкция которого немного отличается от классической. Нет, радиатор и вентилятор на месте, но в первую очередь тут думали скорее о компактности, нежели о производительности.

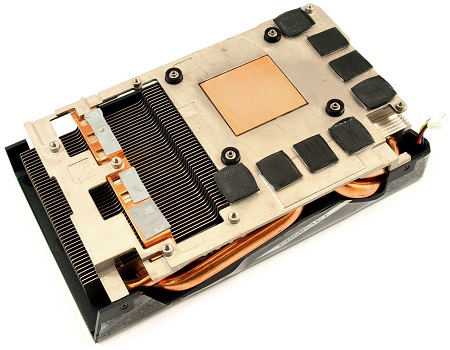

За непосредственное охлаждение графического процессора отвечает крупный цельнометаллический радиатор, пронизанный двумя 8 мм тепловыми трубками и двумя диаметром поменьше – 6 мм. В основание впаяна медная пластина для улучшения передачи тепла на крайние элементы. Этот же эффективный прием использован разработчиками и в случае силовой части. Не остались без внимания и микросхемы памяти: широкое основание радиатора контактирует с ними посредством черных термопрокладок.
Габариты стомиллиметрового вентилятора и впрямь велики, но замеры диаметра лопастей показывают более скромное значение – 88 мм. Здесь использована модель компании FirstD, вертушки которой обеспечивают хорошую производительность и невысокий уровень шума на средней скорости вращения. Маркировка FD9015U12D, характеристики 12 В и 0.55 А.

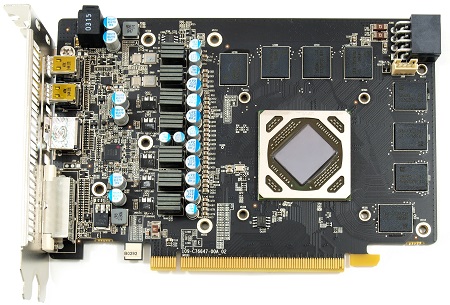

Ни для кого не будет сюрпризом, что порой разработчики используют старые наработки, и в данном случае печатная плата досталась новинке от прошлой модели – Sapphire Radeon R9 285 ITX Compact.
реклама
Изменения кроются лишь в элементной базе, часть которой перемаркирована, в остальном здесь применяются долговечные твердотельные конденсаторы, Direct-FET транзисторы и фирменные дроссели с пониженным энергопотреблением Black Diamond.
Питание видеокарты выполнено по схеме 5+1+1 фазы (для GPU, PLL и микросхем памяти соответственно). За управление отвечает ШИМ-контроллер IR 3567B, размещенный неподалеку.

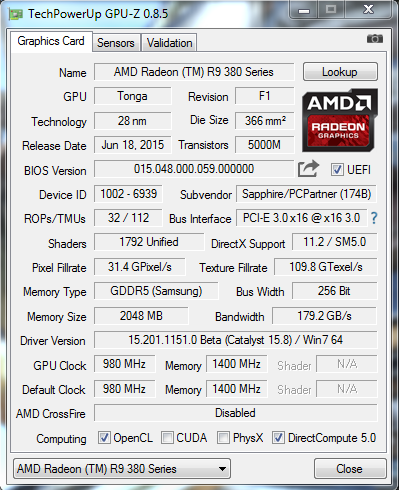

Наличие заводского разгона – отнюдь не главный плюс модели Sapphire, да и повышение тактовых частот здесь вопрос относительный. Графический процессор работает при 980 МГц против 970 МГц, частота видеопамяти – 1400 МГц. Мониторинг напряжения отсутствует.
При нагрузке Heaven Benchmark 4.0 вентилятор раскручивается до 43% от своей максимальной мощности (1760 об/мин), а издаваемый уровень шума можно назвать комфортным для продолжительной работы и ниже среднего. Графический процессор при этом прогревается до 69°C, что является хорошим результатом.
Новинка способна заинтересовать владельцев корпусов формата Micro ATX или даже Mini ITX, более подробно о Sapphire Radeon R9 380 ITX Compact можно узнать, перейдя по ссылке.
PowerColor Radeon R9 380 PCS+
Описание на сайте производителя – ссылка.

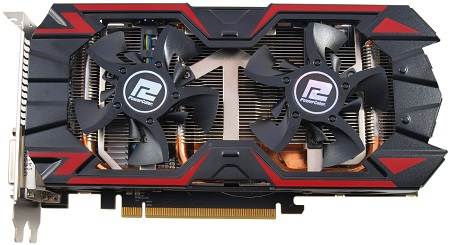

Видеокарта PowerColor Radeon R9 380 PCS+ относится к одноименной линейке компании, которая выделяется на фоне прочих интересной формой лопастей вентиляторов – Double Blades. В остальном разработчики приложили все усилия, изменив внешний облик модели до неузнаваемости.
Всю лицевую часть закрывает металлический кожух системы охлаждения с интересным геометрическим рисунком. Вертушки с диаметром лопастей 77 мм принадлежат к новой серии и, по словам инженеров, обладают повышенным уровнем создаваемого давления с уменьшением производимого шума.
С обратной стороны PowerColor Radeon R9 380 PCS+ закрыта усиливающей пластиной.

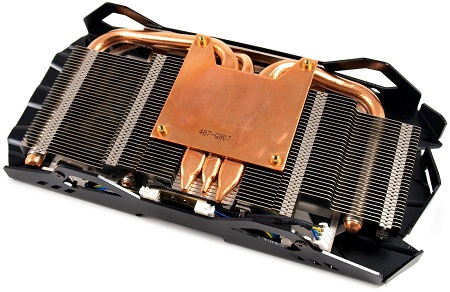

Данная модель, как и многие другие, интересна в первую очередь своей системой охлаждения. Односекционный радиатор набран 36 алюминиевыми никелированными пластинами сложной геометрической формы. Все соединения тщательно пропаяны, что должно положительно сказаться на теплопереносе. В основании системы охлаждения используется медная напаянная пластина, которая контактирует с двумя крайними 8 мм и центральной 6 мм U-образной формы тепловыми трубками.
Активная часть представлена фирмой Apistek с маркировкой GA81O2H. Согласно техническим спецификациям вольтамперная характеристика – 12 В, 0.38 А. Лопасти вентиляторов получили необычную форму и дизайн: основная крыльчатка вывернута внутрь, под ней находится несколько лопастей поменьше. Их задачей является ускорение воздушного потока и предотвращение турбулентности, а вместе с этим и шума.
Разработчики позаботились о подсистеме питания, использовав маленький радиатор с небольшим оребрением.

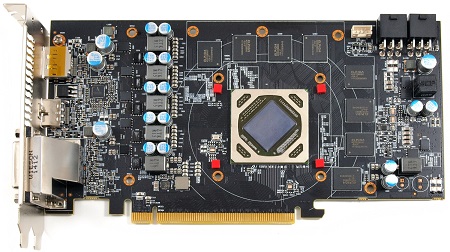

Модель PowerColor Radeon R9 380 PCS+ построена на печатной плате собственного дизайна с использованием качественной элементной базы.
Схема подсистемы питания нам известна «с коробки» – это классическая формула 5+1+1 (для GPU, PLL и микросхем памяти соответственно). В качестве контроллера применяется микросхема NCP81022, которая распаяна чуть ниже.
Видеокарта PowerColor поставляется с заводским разгоном – с тактовой частотой ядра 980 МГц против 970 МГц, память не тронута и функционирует при эталонных 1375 МГц.
В режиме нагрузки обороты вентиляторов повышаются до 2000 об/мин, обеспечивая средний уровень шума. Температура графического процессора составляет 75°C. Такие показатели не назовешь отличными.
реклама
