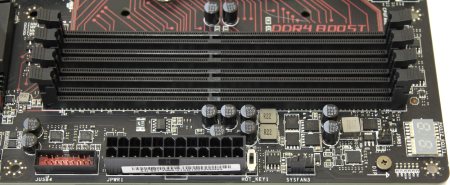

Для установки модулей оперативной памяти типа DDR4 предусмотрено четыре разъема черного цвета. Фиксаторов нет ни с одной стороны, только классические защелки.
Производителем заявлена поддержка режимов работы DDR4 2133 (2400, 2666, 2800, 3000, 3200, 3300, 3333, 3400, 3600 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать.
Сама платформа подразумевает использование двухканального режима работы с памятью, для чего необходимо установить два модуля в слоты через один от края. Мои старенькие планки для чипсета Intel X99 здесь не заработали в режиме XMP.

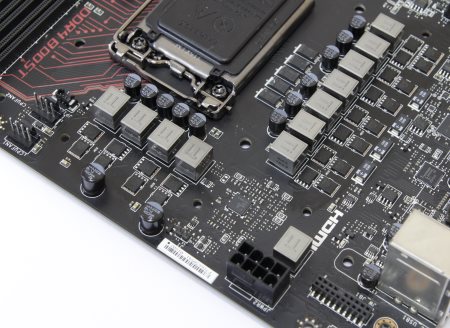

Питание процессора выполнено по схеме 10+1.
реклама

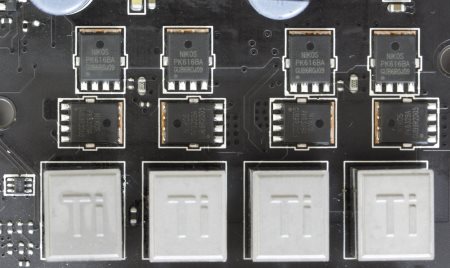

Используемые компоненты относятся уже к пятому поколению Military Class. Здесь можно увидеть обычные транзисторы типа Low Rds(on), специальные титановые супер ферритовые катушки индуктивности, а также разные твердотельные конденсаторы: черные металлические и танталовые.

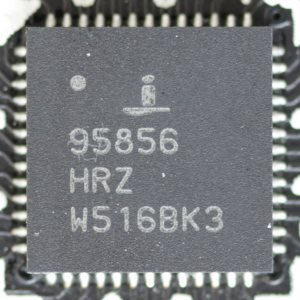

В качестве основного ШИМ-контроллера используется микросхема Intersil ISL95856. Бегло проглядев описание, можно счесть, что данный контроллер функционирует по формуле 4+3, а это только семь фаз. Однако потом я присмотрелся и увидел, что первая четверка с двойными драйверами, и все встало на места, ведь 8+3=11=10+1.
Под процессорным разъемом скрывается контроллер тактовой частоты IDT 6v41516NLG, который является частью технологии MSI OC Engine 2.
Транзисторы подсистемы питания закрывает один большой радиатор гибридного типа.
реклама

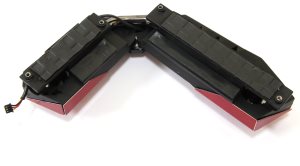

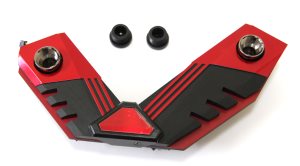

Он состоит из двух секций, соединенных медной никелированной трубкой. Это не тепловая трубка, а полая и предназначена она для подключения к СВО. Для данных целей предусмотрены два резьбовых соединения с диаметром 1/4".
Секции радиатора изготовлены из алюминиевого сплава и окрашены в черный цвет. Сверху присутствуют небольшие декоративные пластинки красного цвета, а у основания расположилась лента со светодиодами подсветки. Она подключаются к специальному разъему на плате.
Еще мы можем увидеть, что радиатор соприкасается не только с транзисторами, но и катушками индуктивности. В качестве термоинтерфейса в обоих случаях используется терморезинка черного цвета. А вся конструкция крепится при помощи четырех винтов с обратной стороны.
Еще один радиатор расположен на наборе системной логики Intel Z170.

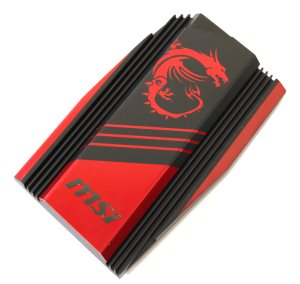

Он средний по размерам и также изготовлен из алюминиевого сплава. Сверху его закрывает небольшая декоративная пластинка с серебристым логотипом компании и изображением дракона – символом серии Gaming.

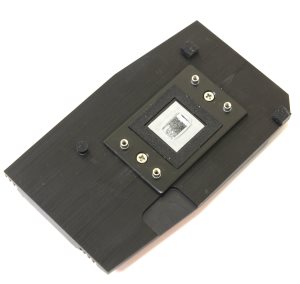

Крепление осуществляется с обратной стороны при помощи четырех винтов, которые вкручиваются в стальные втулки. В качестве термоинтерфейса используется засохшая масса серого цвета. А для защиты от перекоса предусмотрено три небольших черных элемента из мягкого пористого материала и специальная рамка по периметру места контакта.

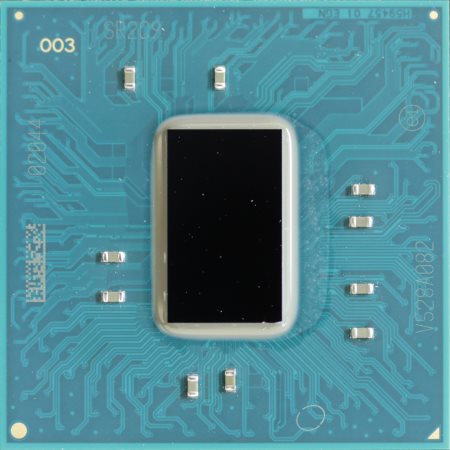

Под радиатором находится чипсет Intel Z170.
Его функциональные особенности мы уже изучили вдоль и поперек по обзорам других материнских плат. В частности известно о наличии у него двадцати линий PCI-e Gen3. Кроме того, он обеспечивает поддержку до шести устройств SATA 6 Гбит/с.

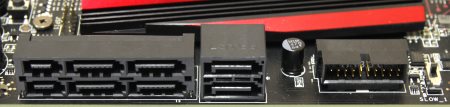

Как можно видеть, вбок выведено как раз шесть портов этого стандарта, причем четыре из них объединены в два SATA Express. Пока этот стандарт как-то не прижился, большую популярность обрел другой интерфейс – M.2
Хотя сейчас активно появляются новые накопители с таким разъемом и поддержкой нового протокола NVMe. Мы уже видели на плате два разъема Turbo M.2. Это и есть самая последняя модификация M.2, а именно M.2 PCI-e x4 Gen3, которая обеспечивает теоретическую пропускную 32 Гбит/с.

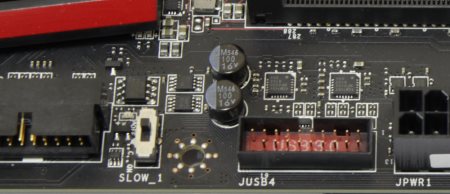

Еще чипсетом предусмотрена поддержка до десяти портов USB 3.0. Два из них расположены на задней панели, четыре в виде двух колодок распаяны на плате. Одна находится недалеко от коннектора питания ATX 24-pin, а другая ближе к портам SATA выводится вбок.
реклама

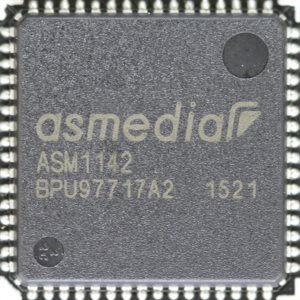

Предусмотрена и поддержка более современного стандарта – USB 3.1. Два таких порта расположены на задней панели. Один из них USB 3.1 Type-A, а другой USB 3.1 Type-C. Оба реализованы при помощи дополнительного контроллера ASMedia ASM1142, который распаян неподалеку.

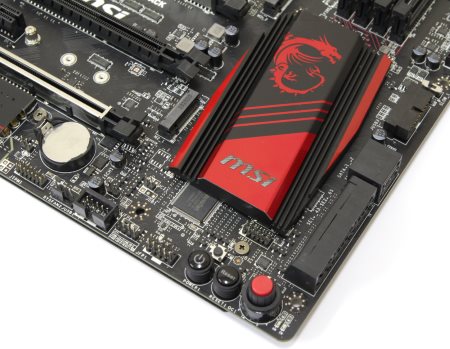

В правом нижнем углу находятся четыре кнопки: Power, Reset, BIOS Flashback и OC. Последняя оборудована вращающимся переключателем уровня разгона. Левее располагается разъем для подключения кнопок и индикаторов корпуса.

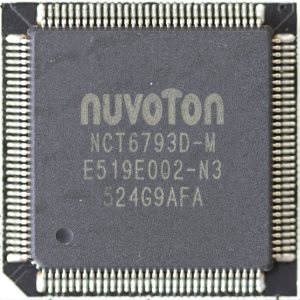

Выше разместился коннектор JFPI1 для программирования BIOS, а рядом с ним контроллер ввода/вывода и системного мониторинга Nuvoton NCT6793D.
