Обзор и тестирование материнской платы MSI Z170 Gaming M9 ACK (страница 2)
реклама
Дизайн и особенности платы

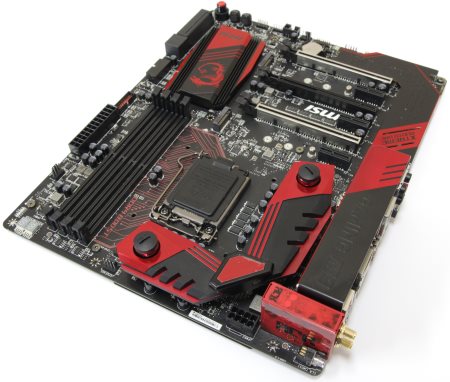

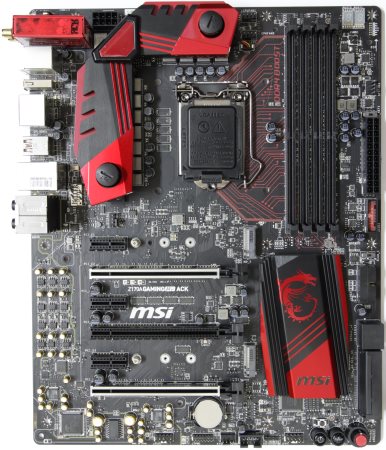

Перед нами обычная полноразмерная плата форм-фактора ATX с классическими габаритами – 305 х 244 мм.
Единственное, что стоит отметить – массу. Она очень большая и причин тому несколько.
реклама

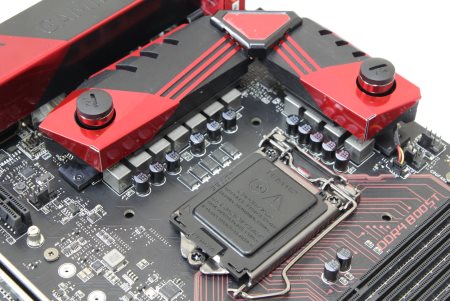

Начнем с того, что заднюю поверхность закрывает металлическая пластина. Кроме того, следует вспомнить про комбинированную систему охлаждения, которая тоже далеко не легкая.
Поэтому материнская плата получилась не столько большой, сколько тяжелой. Что касается оформления, то оно не очень сильно изменилась.

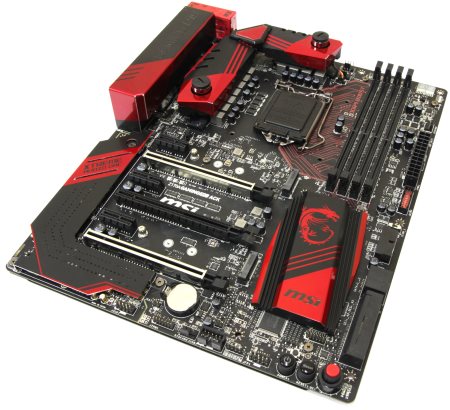

Цветовая палитра, как обычно, состоит из красного и черного цветов. Поверхность печатной платы черная матовая, однако местами мы можем обнаружить красные полоски, которые имитируют дорожки.

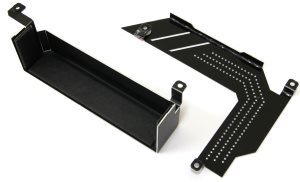

Следуя новой моде, производитель закрыл разъемы задней панели и поверхность, где расположилась звуковая подсистема, специальными декоративными пластинами. Если их демонтировать, то печатная плата выглядит уже не столь эффектно.
реклама

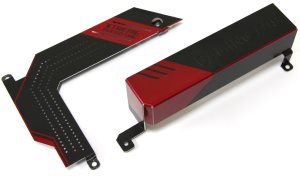

Декоративных кожуха здесь два. Один из них закрывает разъемы задней панели. Он изготовлен из алюминиевого сплава и окрашен в черный и красный цвета.
Сверху находится выпуклая надпись Gaming M9. Другая пластина окрашена также, но на ней нанесена надпись XTREME Audio DAC. Крепление осуществляется при помощи нескольких винтов к металлической пластине, расположенной с обратной стороны.

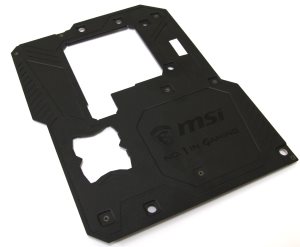

Эта деталь изготовлена из корпусной стали толщиной около 0.7 мм и окрашена в черный цвет. В некоторых местах проделаны прорези. Самая большая находится под процессорным разъемом для того, чтобы можно было смонтировать монтажную конструкцию процессорного кулера. Крепление данной пластины осуществляется спереди при помощи нескольких винтов.

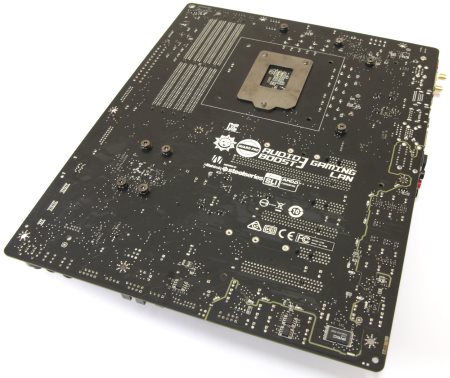

После ее демонтажа обратная сторона системной платы выглядит несколько иначе.

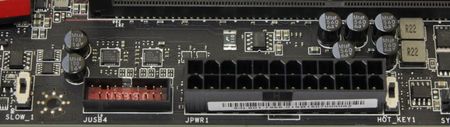

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
Поначалу я был немного удивлен такому сочетанию, рассчитывая увидеть здесь подключение типа 24+8+4, но быстро понял, что плата не позиционируется для экстремального разгона и поэтому одного дополнительного 8-ми контактного разъема будет достаточно.
