Технические характеристики
Поддерживаемые процессоры | Intel Celeron-G, Pentium Dual-Core G, Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
Системная шина, частота | DMI 3.0 (8 ГТ/с) |
Системная логика | Intel Z170 |
Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3600 (разгон)) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8); 1 - PCI-e x16 Gen3 (x4); 3 - PCI-e x1 Gen3 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 6x SATA 6 Гбит/с портов – Intel Z170; RAID 0, 1, 5, 0+1, JBOD; 2x SATA Express порт – Intel 170; 2x M.2 порт – 1x PCI-e x4 Gen3 |
Поддержка mSATA/M.2 | Нет/Да |
Сеть | 1х Qualcomm Atheros Killer E2400;1х Qualcomm Atheros Killer Wireless-AC 1535;(DualBand (2.4G+5G) WLAN 802.11a/b/g/n/ac + Bluetooth 4.1) |
Аудио | C-Media CM6632A – 8-канальный HD аудиокодек |
USB 2.0 | 3+2x USB 2.0 (Intel Z170) |
USB 3.0 | 2+4x USB 3.0 (Intel Z170) |
USB 3.1 | 2x USB 3.1 (ASMedia ASM1142) |
Системный мониторинг | Nuvoton NCT6793D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 2x USB 3.1; 2х USB 3.0; 3х USB 2.0; 1х PS/2; 1x RJ45; 1x HDMI; 1x Display Port; 5x 3,5 мм Jack; 1х Optical S/PDIF Out; 1x ClrCMOS |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
реклама
В новом поколении материнских плат MSI графическая оболочка BIOS претерпела небольшие изменения. Правда, функциональные возможности не изменились, работать по-прежнему комфортно и просто. Все меню интуитивно понятно, а сам разгон осуществляется очень легко.
Как видим, появился режим EZ Mode, в котором можно осуществлять минимальные настройки. Он служит больше для получения информации и мониторинга системы. Заканчивается видеоролик заставкой, которая появляется во время запуска системы.
Тестовый стенд
Тестирование материнской платы MSI Z170 Gaming M9 ACK проводилось в составе следующей конфигурации:
- Материнская плата: MSI Z170 Gaming M9 ACK, версия BIOS 1.3;
- Процессор: Intel Core i7-6700K (4000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR4 3000, G.Skill;
- Видеокарта: MSI GeForce GTX 980 Ti Gaming 6G 6 Гбайт (1140 / 1228 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 Pro 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Любопытно, но сам производитель не позиционирует свою модель для экстремального разгона, рекомендуя для этих целей MSI Z170A XPower Gaming TE. Есть ли здесь здравый смысл? Разумеется, поскольку для успешного разгона нужен соответствующий инструментарий, в который не входит ни беспроводной модуль, ни продвинутая звуковая подсистема.

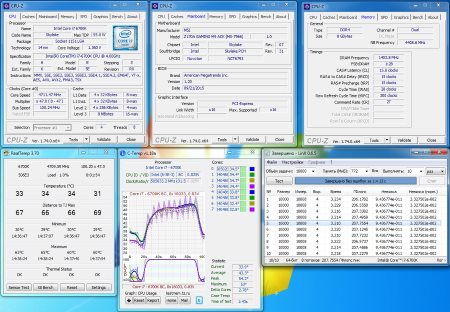

Для начала испробуем работу MSI Z170 Gaming M9 ACK в штатном режиме.
реклама
Здесь нет никаких сложностей. все работает как положено, и поэтому было решено опробовать функцию автоматического разгона. Для этого я зашел в BIOS и сразу выбрал восьмой уровень.

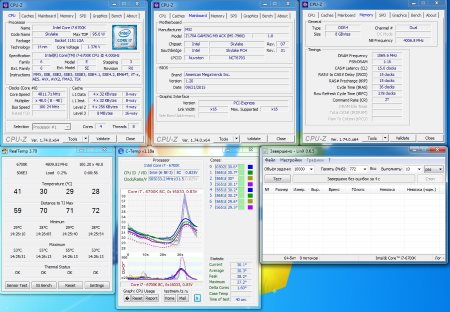

После успешного запуска системы последовали тесты на стабильность.
Неудача. Но самое грустное это то, что в таком режиме невозможно осуществлять тонкую настройку системы. Она автоматически задает необходимые значения, а изменять их уже не получается.
Что ж, сбавим немного обороты, перейдя на шестой уровень.
И снова ничего не получилось. Почему же это произошло? На мой взгляд, система неудачно подбирает напряжение для процессора, поэтому его попросту недостаточно. А оперативная память здесь вообще никак не разгоняется и не влияет на общую картину.

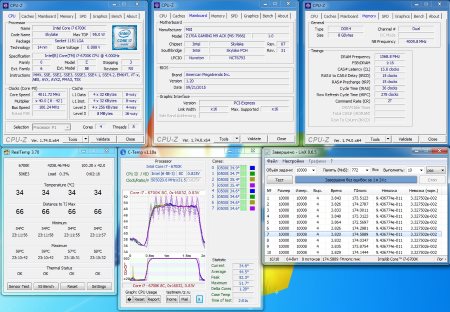

Пришлось все делать вручную. Повозившись около часа, я практически добился того, чего хотел.
Результат не самый выдающийся, но в целом можно быть довольным. Отмечу, что память не работает в режиме XMP, поскольку предназначена для другой платформы, а с этой работает очень криво из-за каких-то заниженных субтаймингов.
