Выбираем материнскую плату Socket 1151 верхнего ценового диапазона: модели на чипсете Intel Z170 (страница 4)
реклама
ASUS Z170-E.
Бывает и так, что компания расширяет ассортимент материнских плат, но некоторые модели не получают достаточного распространения. В итоге в рознице их оказывается слишком мало и нет конкуренции, вследствие чего стоимость таких решений завышена.
Z170-E явно находится не в своей категории. У нее всего шесть фаз питания, частичное охлаждение, нет премиальных фишек, как у Z170-A. Хоть на первый взгляд она и копирует дизайн старшей сестры, это две совершенно разных платы. Вместо поддержки трех видеокарт по формуле 8+8+4 эта плата признает только две видеокарты 8+8х. Последний слот отдает 2 линии PCI-e. М.2 делит ресурсы с SATA Express портом. Допускается исключительная работа либо одного типа подключения, либо другого. Организация RAID работы накопителей в нижнем слоте PCI-e и М.2 слоте не допускается.
Количество разъемов для вентиляторов уменьшилось до шести, помпа все еще поддерживается. Остались и светодиоды индикации, и кнопка MemOK! Переключателя XMP нет. Другими словами, цена ей не более 11 тысяч.
реклама
ASUS Z170 Pro Gaming.
Данная плата является аналогом Z170-A. У нее заменен аудиокодек на SupremeFX и добавлено два порта USB 2.0. Десяти фаз питания достаточно для разгона любого уровня. Подключение видеокарт происходит по формуле 8+8+4х. М.2 слот делит ресурсы с SATA Express портом. Допускается работа SATA устройства в М.2 и одного порта SATA в SATA Express.
Если устройство поддерживает режим PCI-e, то все порты остаются работоспособными. Количество разъемов под вентиляторы исчисляется цифрой пять, плюс дополнительный специальный коннектор для дочерней платы, так же, как и для Z170-A. Два USB 2.0 можно использовать как USB или подключить внешнюю панель ROG.
Диагностические светодиоды почти отсутствуют. Один диод отвечает за индикацию дежурного напряжения, зато есть подсветка логотипа и линий аудиотракта. При всех выявленных аналогиях модель Z170-A, на мой взгляд, привлекательнее.
реклама
ASUS Z170-Pro.
Версия Z170-Pro основана на дизайне Z170-А, причем в иерархии ASUS должна стоять на ступень ниже, но наша розница все напутала, сделав ее дороже. Их характеристики за минимальными деталями схожи. В Pro установлен более качественный звук – Realtek 1150. Один USB 3.1 Type-A и один USB 3.1 Type-C через контроллер ASMedia сменились двумя USB 3.1 Type-A и контроллером Intel. А один PCI-e 1x заменили PCI.
Количество разъемов под вентиляторы уменьшено до пяти, плюс дополнительный специальный коннектор для дочерней платы. Нет физического переключатели XMP. Получается неприятная ситуация для ASUS, когда магазины торгуют менее навороченной материнской платой за большую стоимость.
MSI Z170A Gaming Pro.
Модель Gaming Pro – это производная от Krait Gaming с другой цветовой расцветкой и множеством светодиодов. Пользователь может настраивать цветовую схему с Mystic Light. Доступно несколько режимов.
И поскольку применены светодиоды RGB, то к вашим услугам любой из оттенков в палитре. А приложение для настройки есть не только для Windows, но и для мобильных телефонов и планшетов. На этом различия и заканчиваются, а про остальные характеристики и режимы читайте в описании Krait Gaming. И не забудьте накинуть некоторую сумму за световое представление.
MSI Z170A Tomahawk AC.
Очередная, третья по счету одинаковая материнская плата MSI. В серию входят: Z170A-G43 Plus, Z170A Tomahawk и Tomahawk AC. Теперь второй М.2 слот занят Wi-Fi решением. Стоимость возросла на 1800 рублей, и я считаю это приемлемой суммой за Wi-Fi адаптер Intel Dual Band Wireless-AC 8260.
ASRock Z170 Extreme4+.
В отличие от ASRock Z170 Extreme4, добавлен модуль с внешними портами USB 3.1 Type-A и два USB 3.1 Type-C. Суммарное количество портов USB 3.1 достигло четырех штук.
MSI Z170A-G45 Gaming.
реклама
Почти премиальная материнская плата с POST-индикацией, светодиодом XMP, защитой сети и адаптером Killer E2400. Добавлены инструменты для мониторинга напряжений – V-Check Points (CPU, MEM, GPU, PCH, Vccsa, Vccio).
Есть переключатель режима Slow Mode, который помогает в случаях проблем с загрузкой при разгоне на экстремально высоких частотах процессора. Изменение положения переключателя временно понижает множитель процессора, позволяя системе загружать Windows.
Видеокарты могут работать в двух конфигурациях: 8+8х, или 8+8+4х. PCI_E7 работает с четырьмя линиями PCI-e при одном условии, что в остальных PCI-e 1x нет устройств. Наличие двух М.2 слотов накладывает некоторые ограничения на комбинации. Лучше всего это отображено в инструкции к материнской плате:
Количество разъемов для вентиляторов равно пяти. Настраиваются они в широком диапазоне через BIOS или фирменную утилиту. Тринадцать фаз питания и массивная система охлаждения с легкостью переварят любой разгон. Вот только стоит ли переплачивать за функции материнской платы, ведь ее стоимость вплотную приблизилась к 15 000 рублей.
ASRock Fatal1ty Z170 Gaming K6.
И наконец последняя и наиболее дорогая системная плата ASRock. Она мало чем уступает по диагностике MSI, предлагает две микросхемы BIOS, POST-индикацию, поддержку трех видеокарт 8+8+4, кнопки включения и перезагрузки. Единственное упущение, ASRock не вывела площадки для мониторинга основных напряжений.
И так же, как и на прочих продвинутых платах, есть ограничения по одновременно работающим интерфейсам. M2_1, SATA3_0, SATA3_1 и SATA_EXP0 делят линии PCI-e и SATA. Все они исключают работу других портов, если хотя бы один из них задействован. То есть, выбираете одно устройство и автоматически отказываетесь от подключения другого. Два дополнительных SATA порта организованы путем установки контроллера ASMedia ASM1061. Под вентиляторы выделено пять коннекторов.
И все же ничего принципиально нового в ней нет, особенно беря в расчет стоимость. Есть вполне удачная Z170 Extreme4 с двенадцатью фазами и характеристиками не хуже, но дешевле на пару тысяч.
Обзор модели на Intel Z170
В данном разделе я поделюсь личными ощущениями от рассмотренных системных плат, а также результатами тестирования. Поскольку обзор краткий, то основное внимание заострим на особенностях устройств, учитывая, что все остальные функции моделей работают хорошо и без лишних неприятностей.
Обзор ASUS Z170-K
Z170-K, как и ее младшая сестра Z170-P – платы-близнецы. У них единый дизайн печатной платы и возможностей. Но благодаря установке контроллера USB 3.1 модель «К» приобрела поддержку USB 3.1. С другой стороны, это не прошло незаметно, сзади исчезли почти все остальные менее скоростные USB порты.
В итоге пользоваться платой без дополнительных косичек с USB сложно. Причем усугубляет ситуацию вторая очевидная проблема – вместо USB 3.0 Type A поставили всего один USB Type C. В конце концов, для подключения периферии доступно только четыре USB.
Возможно, это можно было бы счесть провалом, если бы не одно «но» – на плате сделали аж два коннектора под дополнительные порты. Правда, воспользоваться ими можно, только обладая переходниками. Одна пара легко подключается к корпусу, вторая пара потребует дополнительных расходов.
В начальном исполнении ASUS поставила семь фаз питания – для разгона маловато. На деле VRM прогревается под нагрузкой до 90°C (та часть, что без радиаторов). А представьте систему с водяным охлаждением? Так что без нормальной циркуляции воздуха система питания склонна к перегреву.

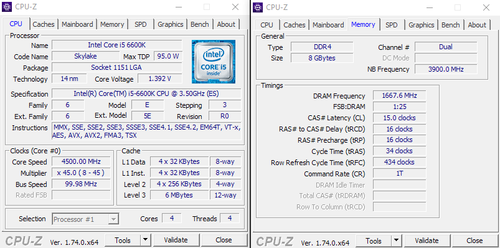

И все же итоговый результат очень даже неплох – 4.5 ГГц при 1.4 В, память разогналась до 3333 МГц. Правда, в отличие от других ранее протестированных плат, для уверенного прохождения POST после включения профиля XMP пришлось вручную поднимать два напряжения – CPU System Agent Voltage и CPU VCCIO Voltage. После этого материнская плата включалась без сброса настроек, как на холодную, так и на горячую. Но поднять частоту памяти выше 3333 МГц она наотрез отказывалась при любых комбинациях настроек, включая расслабление таймингов.
Процесс разгона памяти аналогичен операциям, проведенным с платой ASUS Z170-P D3: сбрасываете все настройки по умолчанию и перезагружаетесь; включаете профиль XMP с частотой ниже 3000 МГц. После перезагрузки изменяете с 2Т на 1Т и снова перезагружаетесь. Если на этом этапе память чувствует себя хорошо и уверенно стартует, то можно постепенно поднимать результирующую частоту. Учтите одно «но» – POST проходит со второго-третьего раза, можно пробовать поднять CPU System Agent Voltage и CPU VCCIO Voltage. Для Z170-K это дало 100% успех в прохождении POST с частотой памяти 3333 МГц и при достаточно низких таймингах 15-16-16-34 1Т.
Схема подключения устройств типичная. SATA Express совместно работает с M.2. По заверению производителя, скорость порта М.2 соответствует формуле 4х. На деле этого, увы, не получается. Видимо, общие ресурсы, разделяемые хабом, подвержены снижению скорости. В результате скорость порта М.2 несколько ниже, чем у плат с дискретным подключением М.2 к PCH. Зато SATA Express по-настоящему работает на полной скорости. В характеристиках говорится о следующих комбинациях совместной работы: когда в порт М.2 вставлено устройство с интерфейсом PCI-e (дорогие SSD или Wi-Fi адаптеры), то SATA Express работает как обычно, если в М.2 порту стоит SATA устройство, то SATA Express поддерживает либо одно PCI-e устройство, либо включен только один порт SATA_2.
У платы неплохо продуман дизайн расположения портов и слотов. Теоретически даже с двумя видеокартами никаких проблем с подключением SATA не возникнет. Сетевая карта защищена Lan Guard, а звуковой тракт подсвечивается группой светодиодов. Над нижними SATA портами есть диагностический светодиод, предупреждающий о подаче дежурного напряжения на плату.
Количество разъемов для вентиляторов сведено к минимуму – всего три штуки. Это объясняется позиционированием платы. Считайте ее начальной точкой отправления при выборе системной платы форм-фактора ATX на чипсете Z170.
