Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. разница между показателями используемых приложений равна +/-1 градус.

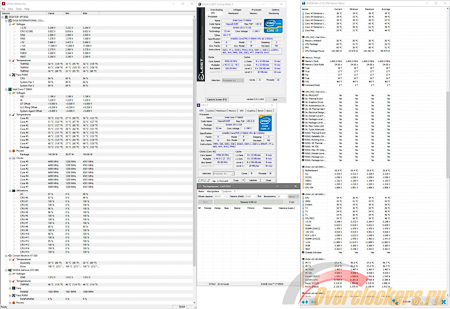

За мониторинг системы отвечали:
- HWMonitor 1.28;
- HWiNFO64;
- Real Temp 3.80;
- CPU-Z v1.71.1;
- EVGA E-LEET Tuning Utility;
- Corsair Link.
Для наглядности используемые программы объединены в таблицу.
реклама
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
HWiNFO64; CPU-Z v1.71.1; EVGA E-LEET Tuning Utility; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.

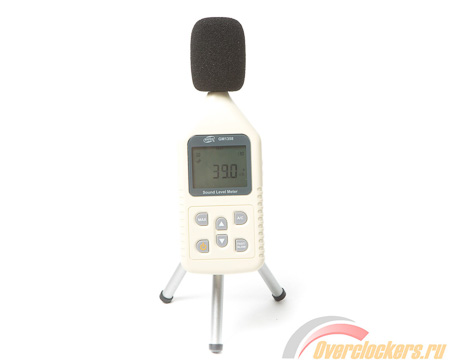

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 30-31 дБ – режим абсолютно бесшумной работы.
- 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
- 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества

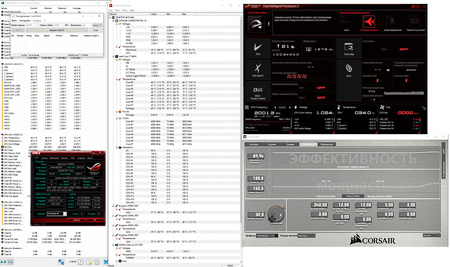

Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
реклама
OUT | IN, Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Подготовка к тестированию

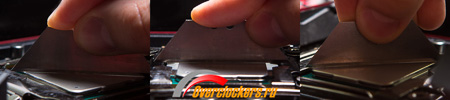

Прежде чем перейти к тесту Raijintek Atlantis, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-PRO в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.

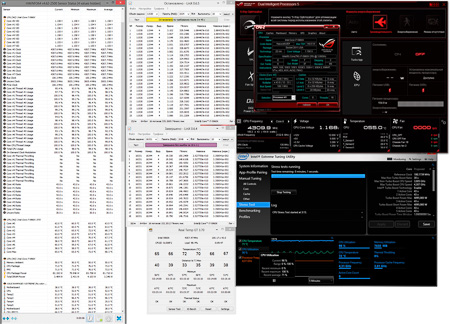

Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
реклама
Результаты тестирования
Уровень шума Raijintek Atlantis DIY
На данном графике приведены результаты шумовых характеристик помпы, установленной на стол с тонкой резиновой прокладкой.
дБА
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Стоит учитывать, что в большей степени за создание шума ответственна вибрация.
Общее тестирование систем охлаждения
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Символ «*» в названии системы охлаждения указывает на то, что она тестировалась с альтернативным вентилятором (одним или двумя).
Заключение
Пора подвести итог – первый блин среди полноценных СЖО у Raijintek получился отнюдь не комом. Но обо всем по порядку и максимально объективно.
Резервуары RAI-R20 и RAI-R10 внешне хороши и довольно необычны. Думаю, данные колбы приглянулись многим пользователям благодаря дизайну, наличию четырех цветовых решений и общему качеству исполнения. Но в их случае без недостатков не обошлось. Первый из них – невозможность разбора резервуара, что не такая уж и большая проблема. А вот использование алюминия в конструкции настораживает, вопрос связи анодированного алюминия и меди стоит проработать.
А что же помпа RAI-PM5? Это старая знакомая SC-600, которая в новом воплощении стала лучше, будучи оснащенной топом и креплениями, чего так не хватало предшественнице. Но куда важнее производительность. Как выяснилось, вместо заявленных 3000 об/мин при 12 В она работает со скоростью 5400 об/мин, что практически в два раза выше. Правда, встроенный регулятор оборотов позволяет снизить их до 3800 об/мин, а с помощью стендового реобаса удалось получить номинальные 3000 об/мин (и это минимум). Скажу честно, на 5400 об/мин помпа дикая, но если сделать хорошую виброизоляцию, можно будет добиться тихой работы, что хорошо видно по видео. Жаль, что у меня нет потокомера, с ним было бы нагляднее (подумываю о его приобретении).
В целом у Raijintek вышла хорошая бюджетная помпа, которая сумеет составить конкуренцию менее производительным EK DCP 2.2/4.0. А гарантия производителя, составляющая два года, радует и делает подобное приобретение безопаснее. Кроме того, дополню данный абзац своими подозрениями. На мой взгляд, Raijintek RAI-PM5 потенциально может быть идентична Koolance PMP 300, благо они похожи внешне. Но для каких-либо окончательных утверждений необходимо ознакомиться с последней.
И наконец, Raijintek CWB-С1, ставший звездой обзора (пусть и в отсутствие противников, но это временно) и выделяющийся из всего комплекта Raijintek Atlantis DIY. В числе его достоинств – интересный внешний вид и конструкция из металла. Но главное, перед нами обладатель перспективной микроканальной структуры, который в сочетании с качеством исполнения и простотой установки может быть весьма интересным.
В итоге все будет зависеть от ценника. Если он будет вменяемым, было бы неплохо видеть в нашей рознице компоненты СЖО Raijintek Atlantis DIY.
Отдельная благодарность Юрию К. за убитый для меня день в Бангкоке.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
