Выбираем материнскую плату Socket 1151 среднего ценового диапазона: модели на чипсете Intel B150 (страница 2)
реклама
Система питания и дизайн
Что считать удобными условиями для подключения и работы материнской платы? Начнем с простого – с количества фаз питания. Для нормального регулирования напряжения достаточно пяти-шести фаз. Чипсет Intel B150 рассчитан на работу без разгона, поэтому не предъявляет повышенных требований к VRM.
Но я бы предпочел системную плату не только с качественными фазами питания, но и c радиатором на них. Без него риск вывести из строя силовые транзисторы не велик, но все же остается. Это касается компактных корпусов без эффективной системы охлаждения процессора, к таковым и относится формат mATX. Во вторую очередь будем уделять внимание расположению портов SATA. Выведены перпендикулярно печатной плате, да еще и упираются в хвост основному разъему PCI-e 16x – будем ставить «неуд» за компоновку.

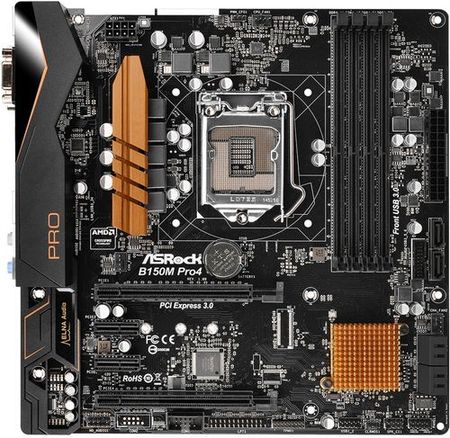

ASRock B150M Pro4.
реклама
Неплохое оформление с кожухом вокруг портов, радиатором на силовых цепях и игольчатым радиатором на PCH, семь фаз питания, четыре разъема DIMM DDR4. У этой платы есть одна неприятная особенность – слишком близкое соседство разъема USB 3.0 (для вывода на переднюю панель корпуса) и первых двух портов SATA 6 Гбит/с.
В остальном одни достоинства: открытые слоты PCI-e 1x, повернутые SATA 6 Гбит/с, PCIe 4x. О логотипе AMD я уже писал, смотрится забавно и как минимум режет глаз с учетом поддержки процессоров Intel. Внимательный глаз найдет еще одну положительную черту – питание 8 Pin. Правда, без функции разгона целесообразность почти нулевая, но как повод похвастать запасом сойдет.

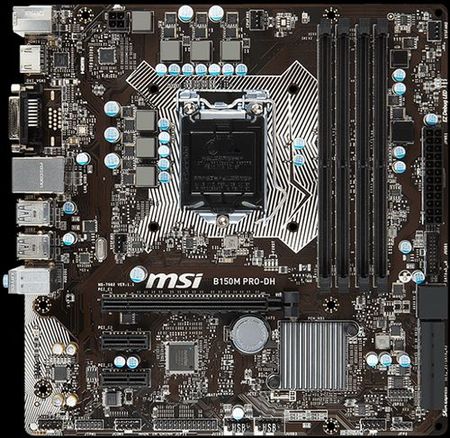

MSI B150M Pro-DH.
MSI на фоне конкурентов пока не блещет. Малюсенький радиатор PCH, совершенно голый VRM, только один полноценный PCI-e 16x и закрытые слоты PCI-e 1x.
Может быть, без сопоставимых по цене системных плат столь странное решение MSI не вызывало бы вопросов. Но сейчас эта материнская плата конкурирует с более продвинутыми системами, где и проигрывает по всем критериям. Благо есть хоть один бонус в виде SATA Express.

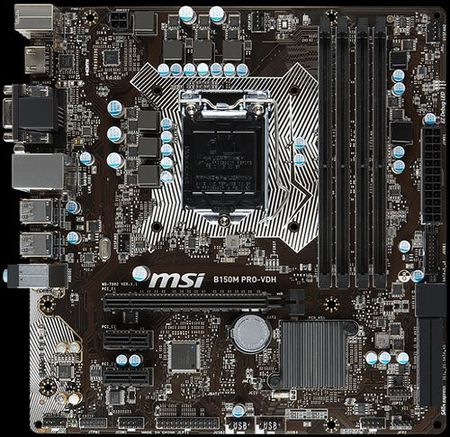

MSI B150M Pro-VDH.
реклама
Разновидность B150M Pro-DH, с ценой на 65 рублей больше за счет видеовыхода D-Sub.

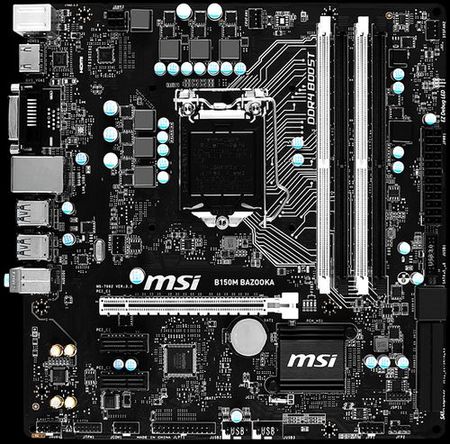

MSI B150M Bazooka.
Иное цветовое оформление не способно скрыть первоисточник. Прообразом для дизайна модели Bazooka послужила база Pro-VDH и Pro-DH. И все перечисленные недостатки в полной мере относятся и к ней.
А что до раскраски, то из-за нее стоимость только растет. Теперь нам предлагают заплатить на 170 рублей больше, хотя кого-то это вряд ли отпугнет.
ASUS B150M-Plus D3.
Наконец-то ASUS позаботилась об охлаждении системы питания. Теперь плата выглядит по-другому. Вот только эргономика все равно страдает.
Два порта SATA 6 Гбит/с перекрываются устанавливаемой видеокартой. А остальные четыре так и торчат перпендикулярно печатной плате. Дополнительный разъем USB 3.0 поставили в привычное место, рядом с питанием ATX. Самый нижний слот поддерживает работу плат PCI-e 16x со скоростью 4х.
Дорогие решения на чипсете Intel B150 зачастую располагают четырьмя слотами DIMM с поддержкой либо памяти DDR3, либо DDR4. У ASUS с разницей в несколько сотен рублей продаются две платы под разные стандарты памяти. Внешне они похожи, но есть и ключевые отличия.

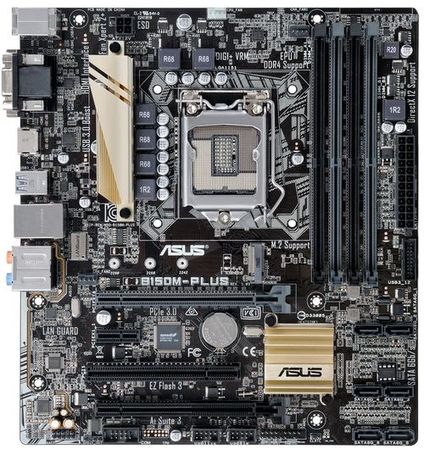

ASUS B150M-Plus.
реклама
Вроде бы всего за 225 рублей сверху мы меняем DDR3 на DDR4, но параллельно этому получаем слот М.2 и сетевую карту Intel вместо Realtek. Почему в практически аналогичной плате его нет – для меня остается загадкой.
Но если выбирать между ними, очевидно, что покупатели склонятся в сторону B150M-Plus. А у нас заготовлен небольшой тест данной платы, о нем читайте ниже.

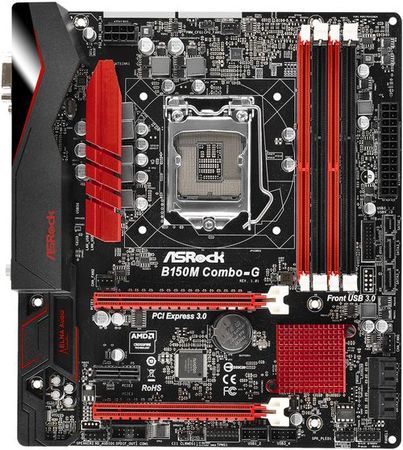

ASRock B150M Combo-G.
В вопросе поддержки памяти версия Combo-G уникальна. На ней установлено два слота под память DDR3 и два для DDR4. Одновременно оба типа работать не могут, о чем сказано и на сайте, и в инструкции к материнской плате. Кажется, будто дизайн является преемником дизайна платы ASRock B150M Pro4, но это не так.
В ASRock постарались максимально напичкать плату всевозможными интерфейсами: SATA Express (и не важно, что пользоваться им неудобно из-за близкого расположения к разъему внешних USB 3.0), PCI-e 4x, открытый слот PCIe- 1x. Ко всему перечисленному добавьте сетевой адаптер Intel I219V и кажется будто вас одарили…
Но не стоит тешить себя иллюзиями, за все приходится платить. За поддержку двух типов памяти и SATA Express придется выложить на 500 рублей больше, нежели за схожую по характеристикам B150M Pro4.

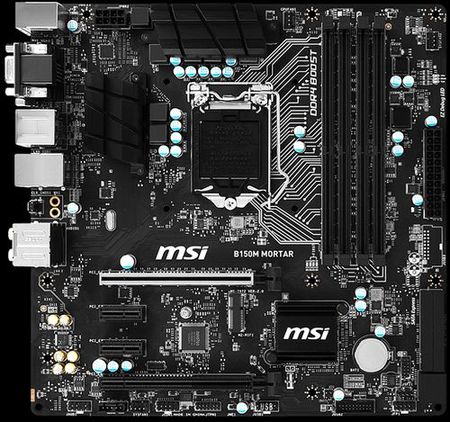

MSI B150M Mortar.
На модели Mortar установлен хитрый разъем М.2. Если у платы ASUS он работает как с устройствами PCI-e, так и SATA, то MSI ограничили функциональность М.2. только PCI-e. Другими словами, в этот слот возможна установка только карточек Wi-Fi. Даже Bluetooth на адаптерах Broadcom и Intel работать не будет, им нужен еще и линк USB.
В остальном плата стандартная. Запишем в достоинства выведенную кнопку сброса BIOS, порт SATA Express и наличие второго PCI-e 4x, радиаторы на системе питания, разъем 8 Pin и удобные, расположенные под углом SATA 6 Гбит/с. Но за такую стоимость не слишком ли мало сладкого?

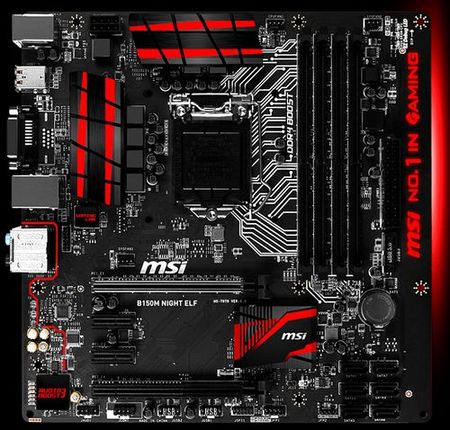

MSI B150M Night Elf.
Есть такая категория покупателей, как геймеры. Производители считают, что водят их за нос, предлагая специализированные продукты.
Модель Night Elf по своим характеристикам как раз и относится к категории для игроков, поэтому плата красиво подсвечивается светодиодами RGB по правой стороне и отличается красочным дизайном печатной платы. Но в сущности ее возможности далеки даже от самой дешевой платы, рассматриваемой нами в диапазоне от 6 500 рублей.
Да, здесь вы найдете радиаторы на системе питания и PCH, но кто придумал повторять ошибки конкурентов? Как вы предлагаете пользоваться портами SATA 6 Гбит/с? Почему они торчат перпендикулярно? Стоимость в 7 200 рублей должна быть чем-то обусловлена. Если на выбор предложить слот M.2, три видеовыхода, USB 3.1 или светодиодную подсветку, что вы выберете?
