Обзор и тестирование видеокарты ASUS GeForce GTX 980 Ti Strix (Strix-GTX980TI-DC3OC-6GD5-Gaming) (страница 3)

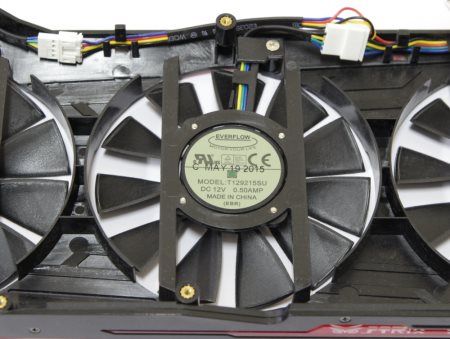

Здесь же можно обратить внимание на то, что вентиляторы подключаются к плате через шестиконтактный разъем, а это значит, что все три вентилятора теоретически могут работать независимо друг от друга.

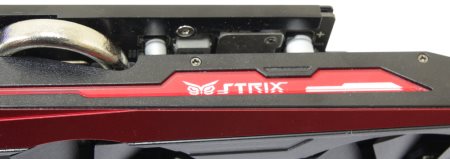

Сверху кожуха находится полупрозрачная вставка с логотипом Strix. За ней прячется светодиод, который светится во время работы видеокарты. Он подключается к специальному коннектору на печатной плате, а провод аккуратно проложен в полости кожуха.

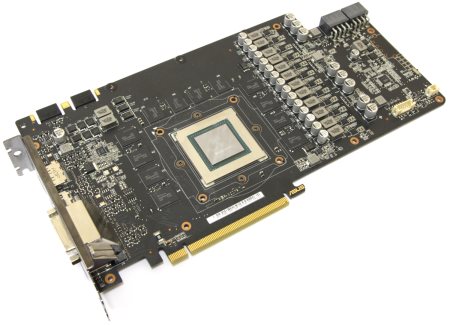

После демонтажа системы охлаждения можно посмотреть наконец-то на карту спереди. Да, действительно печатная плата просто огромная. Поэтому необходимо позаботиться об ее жесткости, чтобы под тяжелым кулером она не прогнулась. Для этого сверху предусмотрено специальное ребро.

В его роли выступает металлическая пластина, окрашенная в черный цвет. Она крепится двумя винтами к верхнему краю карты и задней защитной пластине, а другой стороной она фиксируется к задней панели, где находятся видеовыходы.

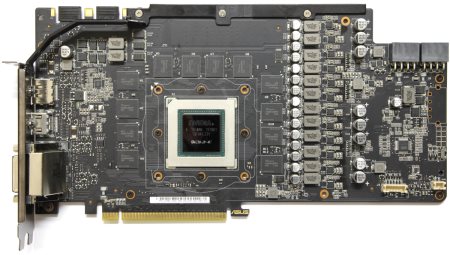

Печатная плата изготовлена из черного текстолита, а поверхность ее матовая.

Я демонтировал практически все элементы, кроме красной защитной рамки с обратной стороны. Мне было не лень открутить четыре винта, просто помимо этого она была еще приклеена, и я не решился ее отдирать.

Как можно заметить, сзади тоже распаяно некоторое количество элементов. Особенно заметны танталовые конденсаторы.

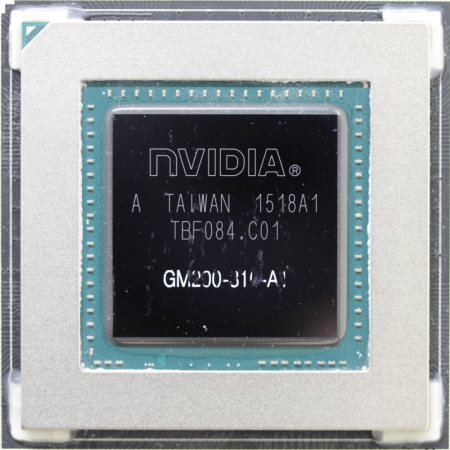

Спереди посередине распаян графический процессор Nvidia GM200. По углам он дополнительно проклеен специальным составом. Это также должно препятствовать отвалу чипа от поверхности.

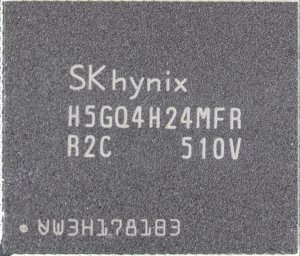

Он изготовлен на 18-й неделе текущего года в Тайване. Рядом с ним буквой П распаяно двенадцать микросхем памяти типа GDDR5 производства компании SKhynix.

Данные миросхемы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 384-х разрядный интерфейс обмена данными, а их совокупный объем достигает 6 Гбайт.

Подсистема питания здесь заслуживает отдельного внимания. Отчасти благодаря ей плата получилась такая большая в высоту. Она выполнена по формуле 12+2+1 (GPU/МЕМ/PLL).

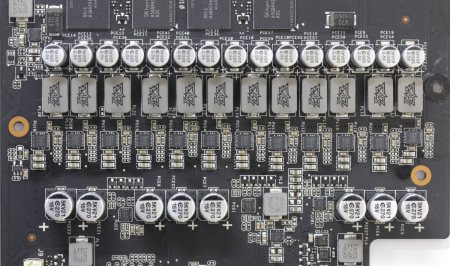

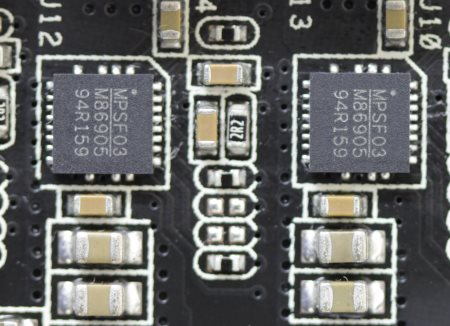

На каждую из двенадцати фаз приходится по одной транзисторной сборке Monolith Power Systems MP86905. Точно такие же мы уже могли видеть на видеокарте ASUS ROG Poseidon GTX 980 Ti, но там фаз, питающих GPU было всего восемь.

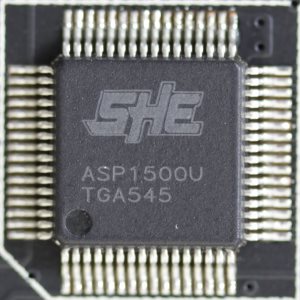

Рядом распаяны супер ферритовые катушки и твердотельные конденсаторы, часть из которых находится еще и с обратной стороны. В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой SHE ASP1500U.

За питание памяти отвечает ШИМ-контроллер uPI Semiconductor uP1641. Рядом также можно обнаружить две супер ферритовые катушки и по три транзистора типа Low Rds(on) на каждую из двух фаз.

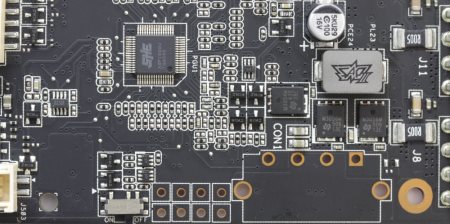

По правому краю печатной платы можно обнаружить два нераспаянных разъема. Один похож на Molex, а второй на 8-pin PCI-e. Рядом с ними находится переключатель Memory Defroster, но он может понадобиться лишь при отрицательных температурах, чтобы не промерзала память.

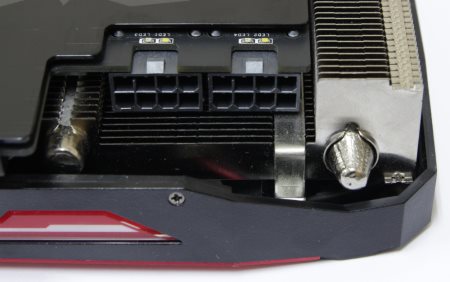

Дополнительное питание подается на видеокарту через два разъема 8-pin + 8-pin PCI-e. Здесь предусмотрены специальные светодиоды-индикаторы подключения питания. Если кабели не подключены, то горят красные светодиоды, в другом случае – белые.

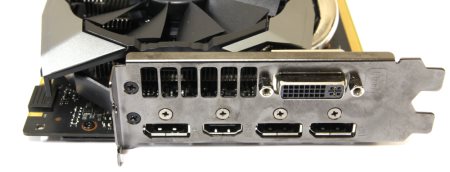

На задней панели находятся следующие видеовыходы.

• Один DVI-I;
• Три Display Port;
• Один HDMI.
