Дизайн и особенности видеокарты

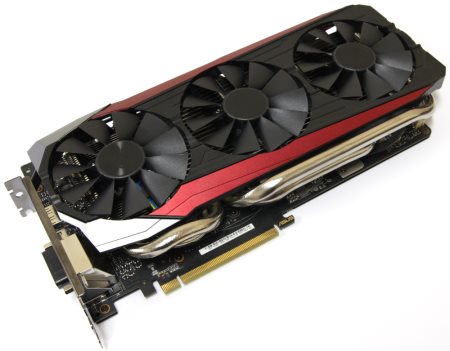

Первое, что бросается в глаза, это, конечно же, габариты самой видеокарты. Она получилась не просто большая, а огромная.
реклама

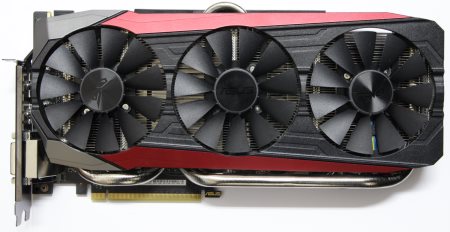

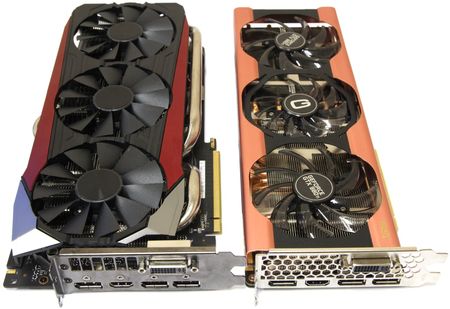

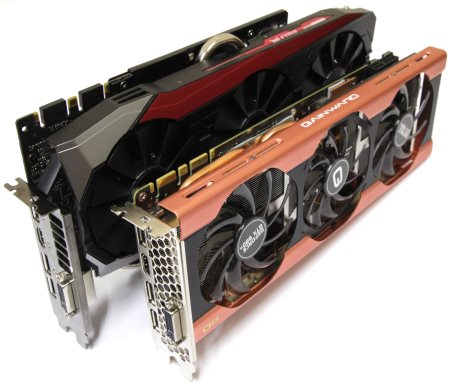

Если в длину она сопоставима с другими моделями, то в высоту она ощутимо больше. И как вы можете заметить виной этому не только система охлаждения, но и сама печатная плата.
Кулер здесь достаточно уникальный. Его специально разработали для наиболее производительных моделей. В частности он устанавливается на видеокарту ASUS R9 Fury Strix.
Фирма ASUS идет по стопам других производителей и также решила внедрить использование трех вентиляторов вместо привычных двух.

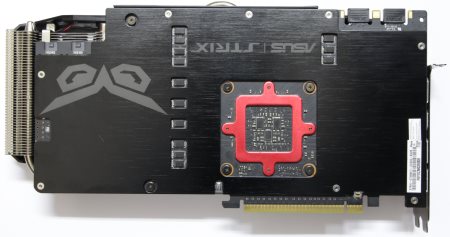

С обратной стороны устройства мы можем обнаружить защитную пластину и специальную красную рамку в месте распайки графического процессора, которая призвана защищать это пространство от изгибов и не допустить отвал GPU. Видеокарта практически полностью черная, за исключением двух красных и двух серых вставок на кожухе кулера.
реклама

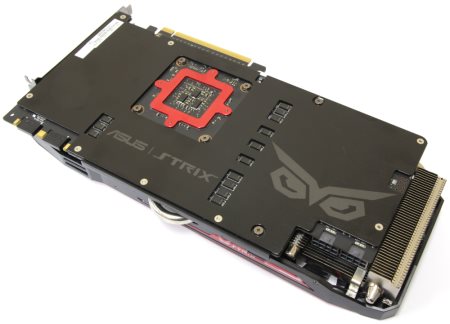

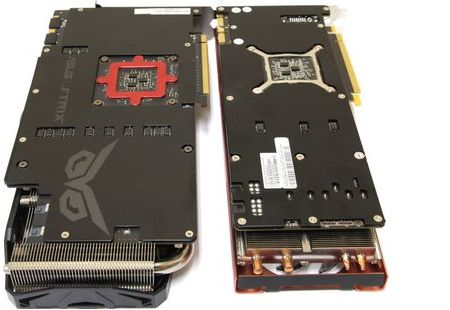

С обратной стороны понятное дело выделяется только защитная рамка в области видеочипа.
Чтобы демонтировать кулер, необходимо открутить шесть подпружиненных винтов с обратной стороны. После этого, уже спереди, откручивается задняя пластина и верхнее ребро жесткости.

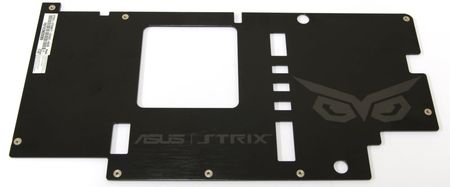

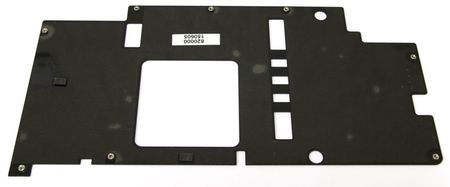

Первая изготовлена из алюминиевого сплава и окрашена в черный цвет.
В нескольких местах проделаны прорези для того, чтобы обойти высокие элементы на печатной плате.
С внутренней стороны на пластину наклеена прозрачная пленка, для обеспечения защиты от случайного замыкания. Она никак не контактирует с поверхностью печатной платы и служит скорее для обеспечения жесткости конструкции.
Демонтировав кулер, я первым делом решил изучить термоинтерфейс и поверхность контакта.

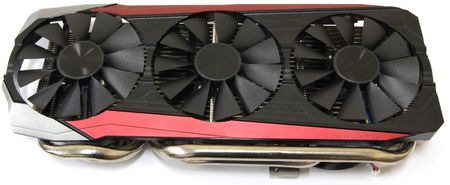

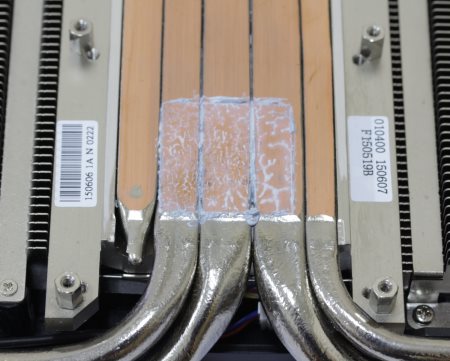

Здесь мы можем снова увидеть фирменную технологию, которая называется Direct CU III. Суть ее заключается в том, что теплосъемником являются непосредственно тепловые трубки, которые очень плотно подогнаны друг к другу, приплюснуты и зафрезерованы под одну плоскость. Зазор между ними крайне мал, но желобки, так или иначе, заполняются термопастой.
Здесь же можно заметить, что с самим кристаллом контактируют только три из пяти трубок. Однако вся эта конструкция хорошо пропаяна и поэтому с теплопередачей не должно быть особых проблем. Что же из себя представляет сам радиатор?
реклама

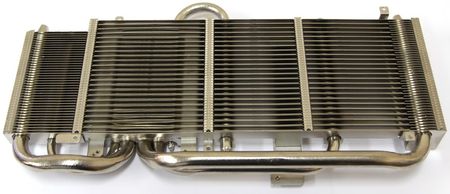

По сути здесь нет ничего нового. Принцип такой же, как и у большинства других устройств. Основное отличие заключается в теплосъемнике, где контактируют непосредственно трубки, в остальном конструкция уже знакома.

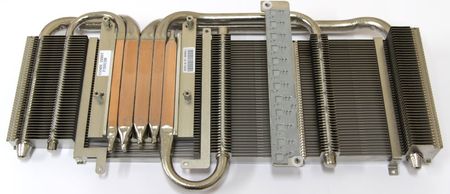

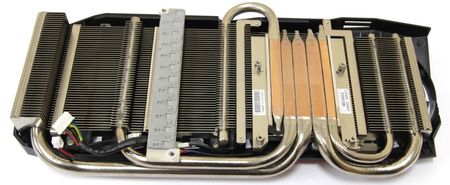

Из основания расходятся пять медных никелированных тепловых трубок: две толщиной 10 мм, две по 8 мм и одна 6 мм. Они идут как вверх, так и вниз. Затем они загибаются в стороны, а следом поворачивают обратно, пронизывая по пути массив алюминиевых ребер.
Вся конструкция как следует пропаяна, и радиатор получается достаточно тяжелым. В другой стороне от основания можно заметить место, где ребра соединяются и там припаяна пластина, которая соприкасается с транзисторами, распаянными на печатной плате. Контакт осуществляется через терморезинку серого цвета.

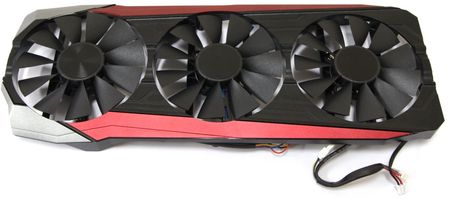

Сверху радиатор закрыт пластиковым кожухом с вентиляторами, каждый из которых крепится к нему при помощи четырех маленьких винтов.

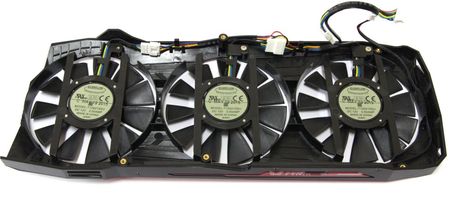

Я уже отмечал, что здесь используются вентиляторы с какой-то особенной крыльчаткой. Что касается двигателей, то здесь применены модели Everflow T129215SU с техническими характеристиками 12 В, 0.5 А.
