Обзор и тестирование видеокарты ASUS ROG Poseidon GTX 980 Ti (Poseidon-GTX980TI-P-6GD5) (страница 3)

В чем заключается защита от пыли, сказать сложно. Возможно, это просто специальная форма лопастей или какое-то покрытие, которое на них нанесено и уменьшает образование пыли.

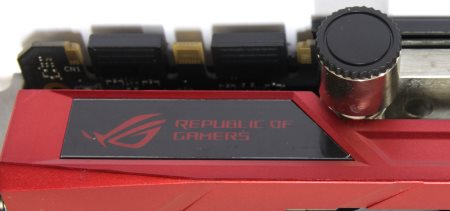

Сверху пластикового кожуха находится окошко с фирменным логотипом серии ROG. За ним прячется светодиод, который пульсирует красным цветом во время работы.

Гораздо интереснее было бы реализовать разноцветную индикацию, как на графических ускорителях MSI Lightning, где от уровня загрузки зависит, каким цветом светится логотип.

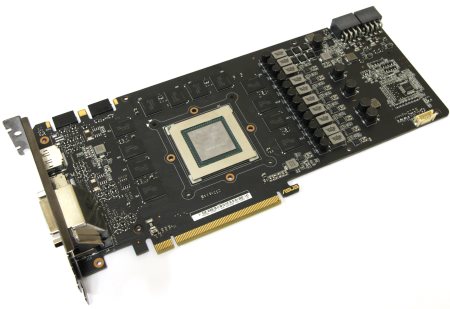

Систему охлаждения мы всю сняли, и теперь перед нами осталась сама печатная плата.

Она изготовлена из текстолита темно-коричневого цвета, поверхность у нее матовая.

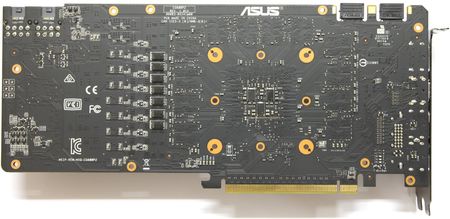

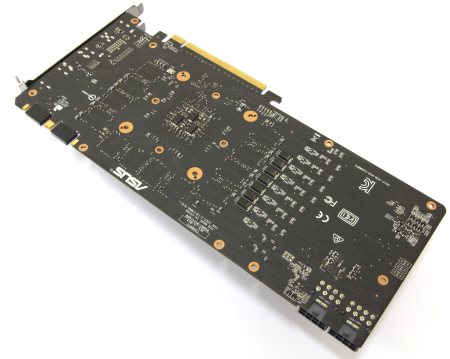

Качество изготовления не вызывает никаких нареканий. Задняя сторона смотрится пустынно, элементов на ней очень мало. В основном это танталовые конденсаторы и маленькие резисторы.

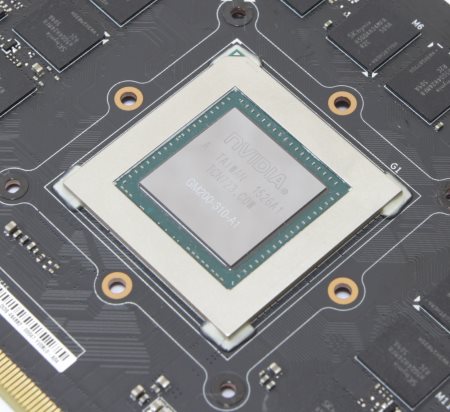

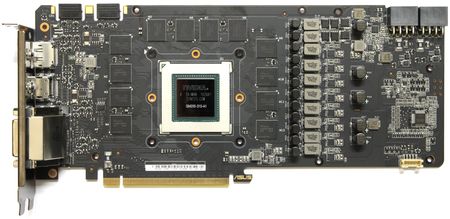

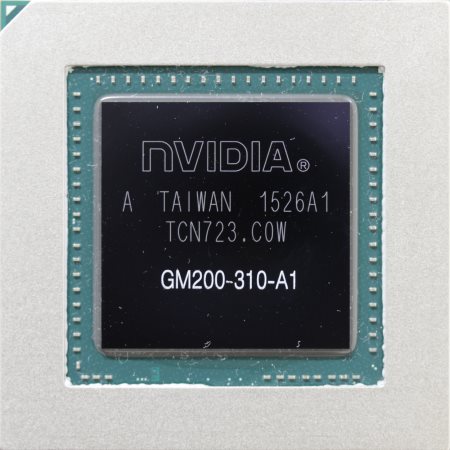

Посередине распаян графический процессор Nvidia GM200. Кристалл очень крупный по размерам, а упаковка типична для всех последних производительных решений компании Nvidia. В данном случае речь идет о металлической рамке, которая частично обеспечивает защиту от перекосов системы охлаждения, поскольку голый кристалл очень хрупкий.

Он изготовлен в Тайване на 26-й неделе 2015-го года. Можно сказать, что «камешек» свеженький. Следует вспомнить, что полноценный GPU Nvidia GM200 используется в видеокартах семейства GeForce GTX Titan X и Quadro M6000, здесь же он слегка порезан.

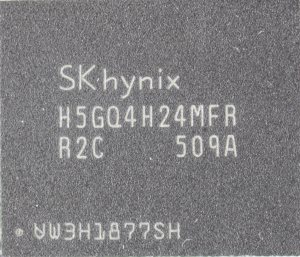

Около него буквой «П» расположено двенадцать микросхем памяти типа GDDR5 производства компании SKhynix.

Вместе они образуют шину передачи данных в 384 бит, а их совокупный объем составляет 6 Гбайт. Как мы уже видели, тепло от них отводит металлическая рама, которая контактирует с ними через терморезинки.

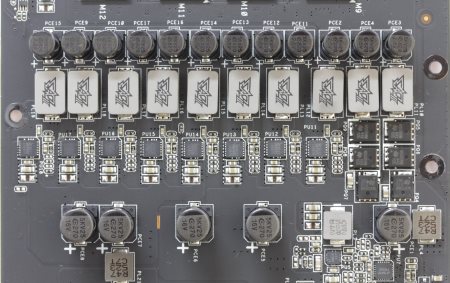

Правую часть занимает фирменная подсистема питания Super Alloy Power II.

Чем она отличается от Digi + VRM? Похоже, что здесь используются несколько другие компоненты, поэтому было решено назвать ее как-то иначе.

Питание видеокарты выполнено по формуле 8+2+2 (GPU/МЕМ/PLL).

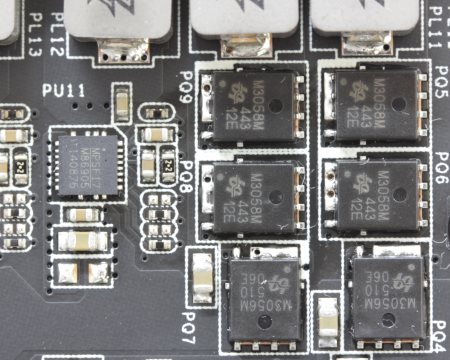

В глаза сразу бросаются новые катушки индуктивности, черные твердотельные конденсаторы и транзисторные сборки на фазах питания графического процессора. Обычно там применялись обыкновенные транзисторы типа Low Rds(on), а теперь мы видим их на двух фазах питания памяти.

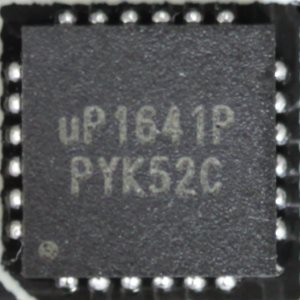

Кстати, они обеспечены ШИМ-контроллером uPI Semiconductor uP1641.

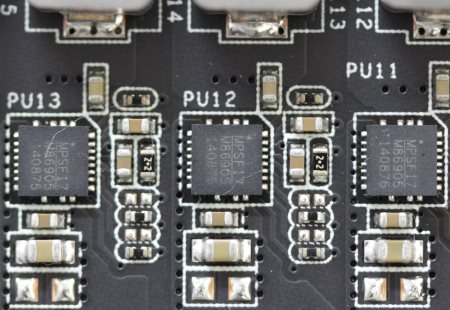

На каждую из восьми фаз, питающих графический процессор, приходится по одной транзисторной сборке Monolith Power Systems MP86905 типа Intelli-Phase.

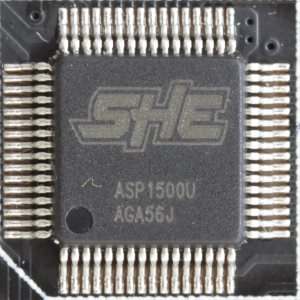

В качестве основного ШИМ-контроллера используется микросхема с маркировкой SHE ASP 1500U.

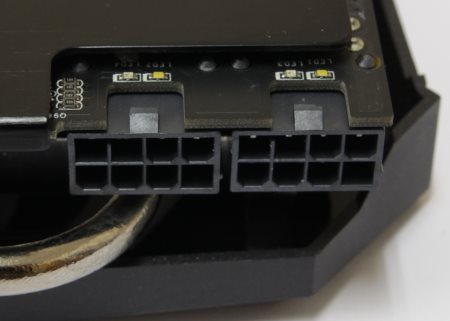

Дополнительное питание подается на видеокарту через два разъема питания 8-Pin PCI-e.

Рядом расположены индикаторы подключения кабелей. Если они не подключены, горят красные светодиоды, если подключены – белые.

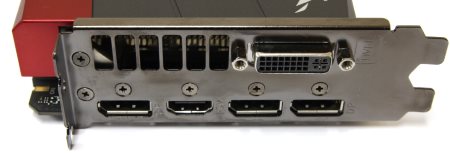

На задней панели находятся следующие видеовыходы.

• Один разъем DVI-I;
• Три разъема DisplayPort;
• Один разъем HDMI.

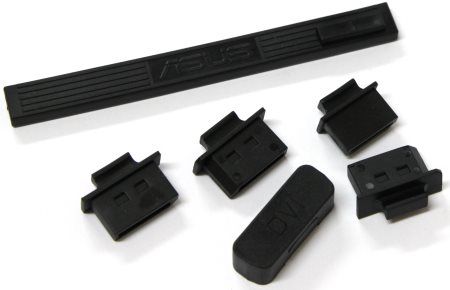

И поскольку продукт можно отнести к премиальному классу и все должно выглядеть красиво, то все разъемы закрыты специальными заглушками.
