Дизайн и особенности видеокарты

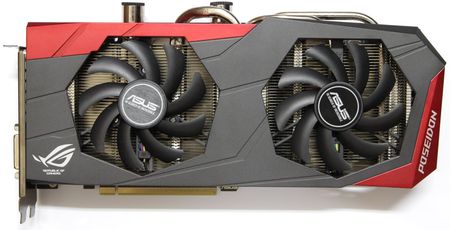

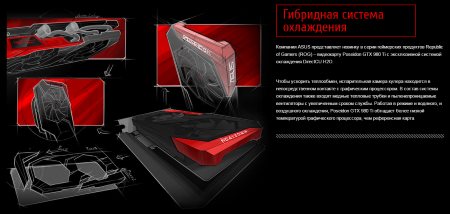

Видеокарта не столько большая, сколько тяжелая. Это объясняется наличием гибридной системы охлаждения. Не следует думать, что только из-за нее она увеличилась в размерах в высоту.

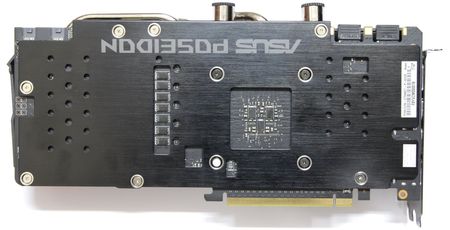

С обратной стороны видно, что это сама печатная плата такая большая. Здесь же можно обнаружить металлическую пластину, которая закрывает заднюю поверхность.

Она обеспечивает дополнительную жесткость конструкции, а отводить тепло ей не от чего, но это мы увидим позднее. Пластиковый кожух системы охлаждения лишь немного выступает за пределы видеокарты. Вверх выводятся две трубки, которые предназначены для подключения СВО. В целом ASUS ROG Poseidon GTX 980 Ti смотрится достаточно привлекательно.

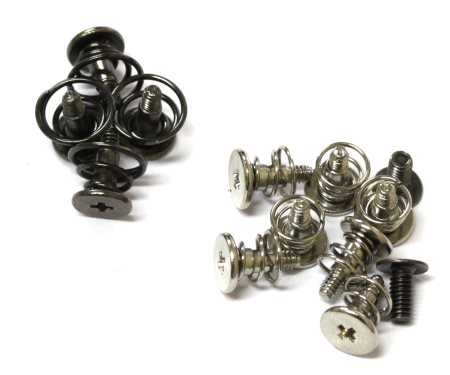

Система охлаждения держится на нескольких подпружиненных винтах, которые проходят через специальные отверстия в задней пластине.

Кроме того, есть еще два обычных винта, которые фиксируют раму кулера к задней панели. На одном из подпружиненных винтов мы можем видеть гарантийный стикер, после повреждения которого нам, скорее всего, откажут в гарантии.

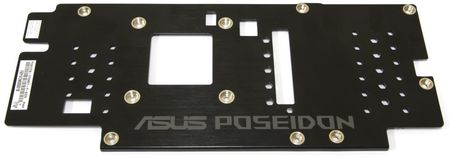

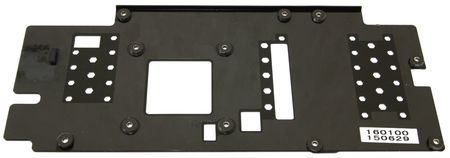

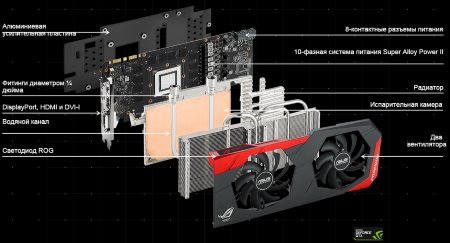

Поскольку мы начинаем разбор видеокарты с обратной стороны, то сперва у нас в руках оказывается та самая металлическая пластина. Она изготовлена из алюминиевого сплава и окрашена в черный цвет.

С внутренней стороны наклеена черная пленка, а в местах крепления предусмотрены специальные шайбы. В пластине проделано несколько прорезей и отверстий. Они обеспечивают доступ воздуха и огибают высокие элементы, распаянные с обратной стороны.

Открутив все винты, включая парочку с задней панели, можно снять систему охлаждения.

Первое, что чувствуешь, когда берешь ее в руки – это масса. Она очень большая, и это объясняется ее устройством. За основу взята рама, которая изготовлена, судя по всему, не из алюминиевого, а магниевого сплава. Она очень прочная и должна быть легкой. Помимо этого она выполняет несколько функций.

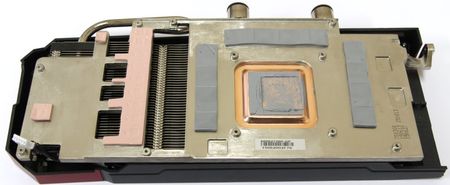

Начнем с того, что именно к ней крепится само тело радиатора с тепловыми трубками и встроенной испарительной камерой. Далее она позволяет отводить тепло от микросхем памяти, транзисторов подсистемы питания и ШИМ-контроллера, поэтому в местах контакта предусмотрены специальные терморезинки. И кроме всего прочего она обеспечивает дополнительную жесткость всей конструкции, поскольку именно к ней осуществляется крепление печатной платы и задней пластины.

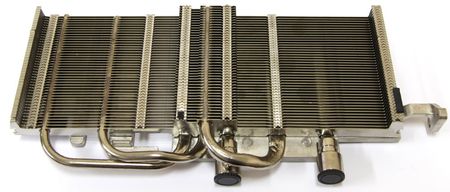

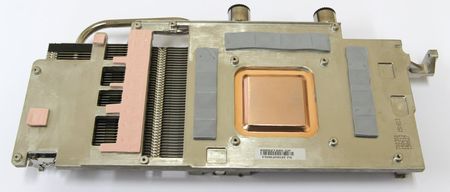

В отверстии посередине виднеется квадрат медной испарительной камеры, поверхность которой контактирует с графическим процессором. Через нее проходят две медные никелированные трубки, образуя букву «U». С другой стороны этой камеры, снизу вверх, идет толстая медная никелированная тепловая трубка диаметром 10 мм. Затем она загибается и снова возвращается вниз, пронизывая по пути массив алюминиевых ребер, а точнее их выступ, который образован посередине и находится между двумя вентиляторами.

Оставшиеся две трубки, которые поменьше, проходят уже не по центру испарительной камеры, а через ее часть и раму. Они также следуют снизу вверх, затем загибаются и поворачивают обратно вниз, пронизывая ребра по пути следования. Это медные никелированные трубки, но диаметром уже 6 мм.

Вся конструкция хорошо пропаяна и выглядит как литая, ничего не шатается и не болтается. В качестве термоинтерфейса здесь используется густая термопаста.

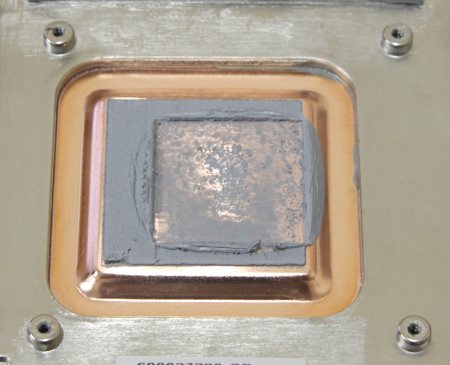

Обратите внимание на то, что отпечаток находится не по самому центру квадрата теплосъемника испарительной камеры. Это можно понять, взглянув на положение его относительно крепежных отверстий. Несмотря на то, что он получается смещенным, я не думаю, что это может сильно повлиять на эффективность отвода тепла.

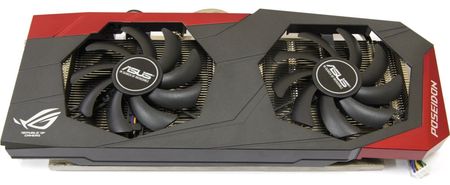

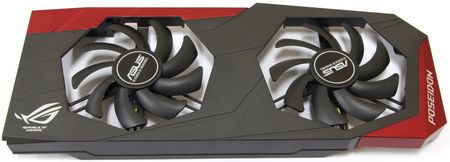

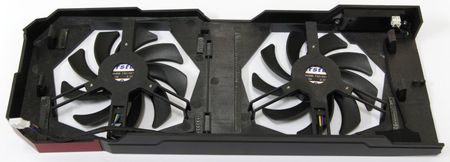

Сверху радиатор закрывает пластиковый двухцветный кожух с двумя вентиляторами, которые как бы утапливаются внутрь его.

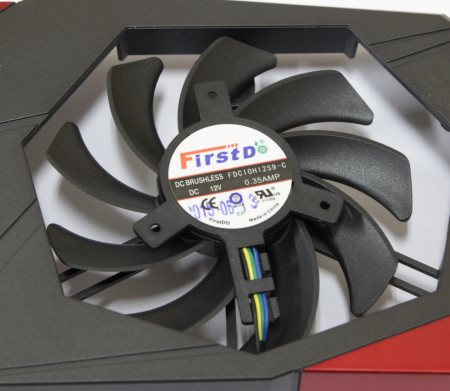

Он крепится при помощи четырех защелок и нескольких двухсторонних клейких лент. Здесь используются два вентилятора FirstD FDC10H12S9-C с техническими характеристиками 12 В, 0.35 А.
