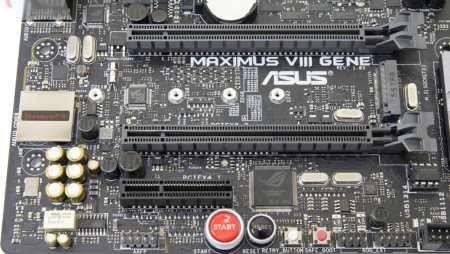

На плате расположено всего три слота расширения: один PCI-e x4 и два PCI-e x16.
Не густо, но перед нами компактная плата, поэтому это следует принимать как должное. Из мультиграфических технологий поддерживаются как SLI, так и CrossFire. При этом следует учитывать, что можно установить два видеоадаптера максимум с двухслотовой системой охлаждения. Причем в таком случае я бы предпочел, чтобы на них был кулер турбинного типа, дабы он выбрасывал горячий воздух за пределы корпуса.
Следует отметить, что теперь все слоты получают линии PCI-e третьего поколения. Оба разъема PCI-e x16 делят шестнадцать линий, которые выделяет отдельный контроллер, интегрированный в процессор. А самый нижний слот PCI-e x4 обеспечивается силами чипсета.

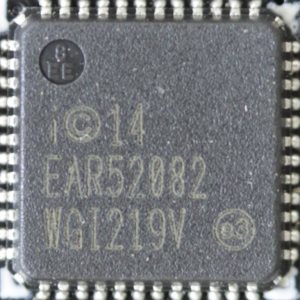

Под разъемами задней панели распаяна микросхема гигабитного сетевого контроллера Intel I219V.
реклама

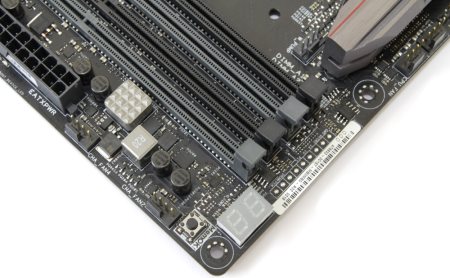

В правом верхнем углу можно обнаружить кнопку MemOK!, сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации, а также площадки для замера напряжений на различных компонентах.

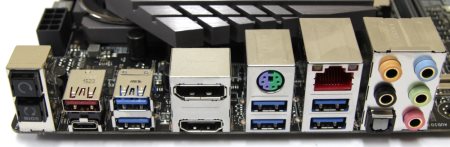

На задней панели расположились следующие интерфейсы.
- Один разъем USB 3.1 Type-A;
- Один разъем USB 3.1 Type-С;
- Шесть разъемов USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DisplayPort;
- Один разъем PS/2 для подключения мышки или клавиатуры;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Кнопка ClrCMOS;
- Кнопка BIOS Flashback.
Технические характеристики
Поддерживаемые процессоры | Intel Core i3, i5, i7 шестого поколения в исполнении LGA 1151 |
Системная шина, частота | DMI 3.0 (8 ГТ/с) |
Системная логика | Intel Z170 |
Оперативная память | 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 (разгон)) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8) 1 - PCI-e x4 Gen3 (x4) |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z170; RAID 0, 1, 5, 0+1, JBOD; 2x SATA Express порт – Intel 170; 1x M.2 порт – 1x PCI-e x4 Gen3 |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Intel I219V |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 4x USB 2.0 (Intel Z170) |
USB 3.0 | 6+2x USB 3.0 (Intel Z170) |
USB 3.1 | 2x USB 3.1 (ASMedia ASM1142) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6793D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 2x USB 3.1 6х USB 3.0 1х PS/2 1x RJ45 1x HDMI 1x Display Port 5x 3.5 мм Jack 1х Optical S/PDIF Out 1x ClrCMOS 1x BIOS Flashback |
Фирменные технологии |
|
Размеры, мм | 244 x 244 |
Форм-фактор | mATX. |
Возможности BIOS
реклама
Прошивка BIOS материнской платы по сравнению с предыдущим поколением претерпела изменения. Начнем с того, что они коснулись оформления и расширения изображения. Теперь картинка стала четче и приятнее для глаз.
В меню настроек появились новые пункты, соответствующие данной архитектуре. Есть множество предустановок и профилей для автоматического разгона и тонкой настройки модулей памяти. Однако достаточно слов, все это раскрыто в видеоролике.
Теперь работа в BIOS стала еще удобнее. В меню Favorites сразу автоматически попадают пункты, которые подвергались частому изменению. А в настройках таймингов памяти есть множество предустановок, размещенных согласно производителям микросхем, а также установленной конфигурации модулей памяти.
Тестовый стенд
Тестирование материнской платы ASUS Maximus VIII Gene проводилось в составе следующей конфигурации:
- Материнская плата: ASUS Maximus VIII Gene, версия BIOS 0801;
- Процессор: Intel Core i7-6700K (4000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR4 3000, G.Skill;
- Видеокарта: ASUS ROG Poseidon GTX 980 Ti 6 Гбайт (1114 / 1203 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 Pro 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
По уверениям одного из продавцов, мне посчастливилось стать первым покупателем ЦП Intel Core i7-6700K в компании Регард. Это был OEM вариант, и мне, как обычно, не повезло. У данного образца оказался не самый лучший VID, а именно 1.328 В. Это очень много, поэтому о нормальном разгоне можно сразу забыть.
Если вы планируете осваивать данную платформу, старайтесь подыскать себе процессор, у которого VID будет около 1.2 В. В таком случае на воздухе можно получить около 5 ГГц. Скальп, конечно же, при этом никто не отменял. VID – это по сути напряжение, которое автоматически выставляется системой, и у каждого образца этот параметр свой. Чем это значение меньше, тем лучший результат разгона можно получить при использовании воздушного охлаждения. С азотом же все немного по-другому, но этот показатель также важен.
Довольно слов, перейдем к тестированию. Начнем с установок по умолчанию, чтобы выяснить, на что можно рассчитывать дальше.

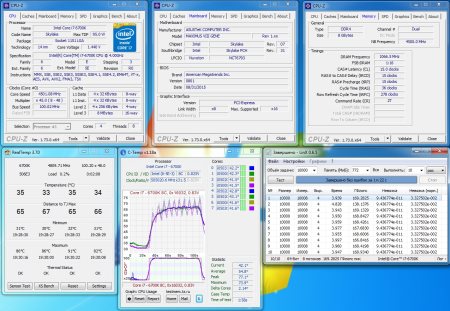

Система работает без проблем. Кстати, мне не пришлось переустанавливать какие-либо драйвера, а тем более систему при смене оборудования. До разгона дело еще не дошло, но процессор уже прогревается до 81°C по самому горячему ядру. Конечно, криминала нет, но как разгонять?
При этом материнская плата стабильно завышает напряжение на CPU приблизительно на 0.05 В. Если вы думаете, что это CPU-Z преувеличивает, то я вас расстрою. В BIOS мы видим те же значения, и более того – при замере мультиметром с контактных площадок были получены точно такие же цифры. Процессор пока не скальпирован, поэтому результаты меня сильно огорчили.
Затем было решено попробовать автоматический разгон и загрузить в BIOS игровой профиль.
реклама
Отлично видно, что система сильно перестраховывается, задирая напряжение до 1.44 В. Внимательный читатель может увидеть, что в турборежиме процессор работает на 4800 МГц. Кроме того, заметно возросла температура. При активации данного профиля не затрагивается ни память, ни системная шина, поэтому производительность меня не впечатлила.
Итак, пора исправить оплошность и поработать руками. Сперва я лихо решил установить XMP профиль. Напомню, что тестовый комплект памяти G.Skill предназначен для платформы Intel LGA 2011v-3. На ней производитель гарантирует стабильную работу, в чем я уже неоднократно убеждался на различных моделях материнских плат. Здесь же XMP профиль банально не заработал – система просто не запустилась.
Я уже совсем хотел расстроиться, но решил немного сбавить частоту вручную, а заодно и напряжение на процессоре.
Как можно видеть, в итоге получилось даже меньше, чем система выставляет автоматически, и при этом все работает замечательно. А можно при этом еще разогнать процессор? Оказалось, что да. В итоге получился вот такой результат.
Конечно, это не рекорд, но неплохо для не самого удачного экземпляра ЦП. Дальше выяснилось, что в BIOS есть предустановки для таймингов памяти под определенные микросхемы для разных частот при различном напряжении. Я выбрал значение 3200 МГц с напряжением 1.35 В для чипов SKhynix. Затем вручную установил 3000 МГц, и все также без проблем заработало.
