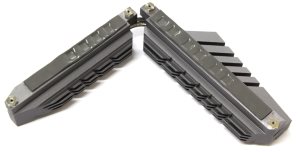

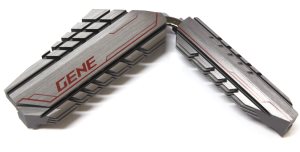

Сверху элементы подсистемы питания накрыты двумя радиаторами, которые соединены тепловой трубкой. Размеры их немного отличаются, и это справедливо, поскольку на верхний приходится четыре транзисторных сборки, а на боковой целых шесть.
Оба изготовлены из алюминиевого сплава и окрашены в серый металлический цвет, имитирующий титановый сплав. Этот оттенок более темный, нежели на радиаторах, которые мы видели на модели ASUS Z170-Deluxe.
Поверхность шероховатая, что по идее должно только увеличивать площадь отвода тепла. Оребрение обоих радиаторов не очень развитое, но по весу они получаются достаточно массивные. Как обычно, практически у основания проделан желобок, по которому проходит медная никелированная тепловая трубка, соединяющая их вместе. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.

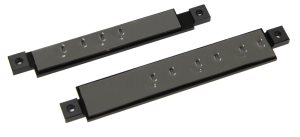

Крепится каждый радиатор с обратной стороны при помощи двух винтов жестко. Для этого также предусмотрены две специальные пластины, через отверстия в которых и проходят данные винты.
реклама

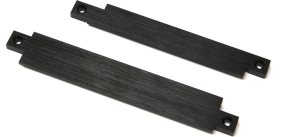

Они также изготовлены из алюминиевого сплава, но окрашены в черный цвет. Помимо того, что они распределяют нагрузку крепежа, присутствует элемент теплоотвода. Нет, там нет ни удвоителей, ни драйверов, а группа обычных резисторов, что заметно по отпечатку терморезинки. Сама же она контактирует непосредственно с поверхностью печатной платы и передает тепло на пластину.

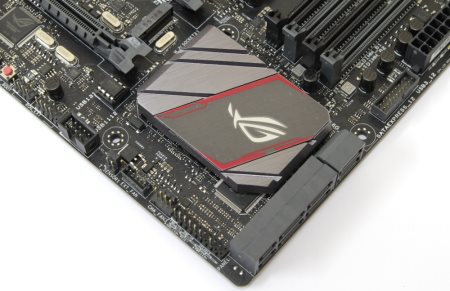

Еще один радиатор расположен на наборе системной логики Intel Z170.

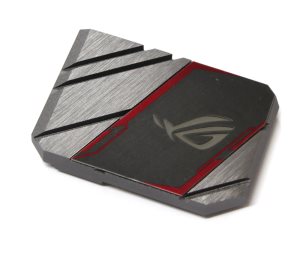

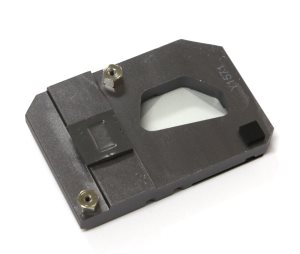

Он достаточно компактный и также изготовлен из алюминиевого сплава. В нем проделано отверстие, которое спереди закрыто декоративной пластиной с прозрачным логотипом ROG. Это необходимо для того, чтобы сквозь него просвечивались светодиоды, распаянные на печатной плате.
Ребра на данном радиаторе практически отсутствуют, а цвет его совпадает с верхними. Выделяется лишь декоративная пластинка с логотипом, поскольку она темнее и обрамлена красными линиями. Крепление осуществляется с обратной стороны при помощи двух винтов, которые вкручиваются в стальные втулки. В качестве термоинтерфейса здесь используется терморезинка темно-серого цвета.

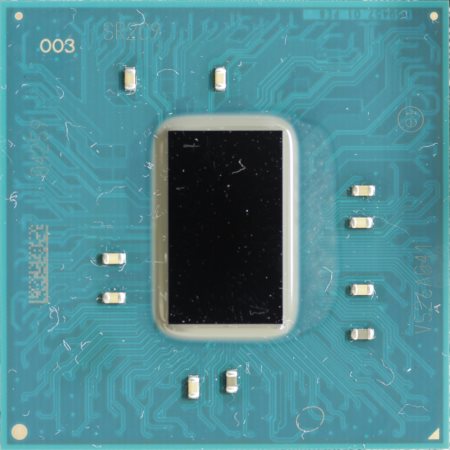

Под радиатором распаян чипсет Intel Z170.
реклама
С ним мы уже хорошо знакомы по обзорам других материнских плат, основанных на нем. Уже достаточно давно чипсет выполняет функции южного моста, и здесь принципиально ничего не поменялось.
Да, теперь он оперирует с более современным интерфейсом PCI-e Gen3, отчасти благодаря новой связующей с процессором шине DMI 3.0. Согласно спецификации в его распоряжении есть целых 20 линий PCI-e Gen3. Кроме того, он обеспечивает поддержку шести устройств SATA 6 Гбит/с.

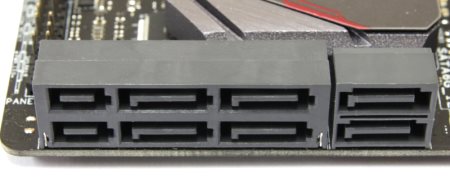

Именно такое количество портов выведено вправо вбок. Четыре из них образуют два канала SATA Express. Интерфейс этот пока не очень популярен, но производителям удается комбинировать эти порты с обычными SATA разъемами.
Кстати, на материнской плате предыдущего поколения портов SATA было восемь, поскольку использовался дополнительный сторонний контроллер, здесь же его нет. Зато сохранилась поддержка еще одного современного интерфейса – M.2.

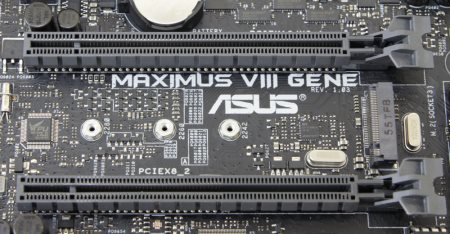

Такой разъем можно обнаружить между двумя слотами PCI-e. Конечно, здесь поддерживается самая последняя его модификация, а именно M.2 PCI-e x4 Gen3, которая обеспечивает теоретическую пропускную способность 32 Гбит/с.
На материнских платах предыдущего поколения такой интерфейс организовать было практически невозможно потому, что линии PCI-e третьего поколения выделялись из процессора только на два видеоадаптера. Теперь же ими владеет сам чипсет и, более того, он способен поддерживать RAID массив из двух накопителей M.2 PCI-e x4 Gen3. Этого же можно добиться, установив специальный адаптер ASUS Hyper M.2 X4 MINI в нижний слот PCI-e x4. В комплекте такое устройство поставляется только с материнской платой ASUS Z170-Deluxe, но возможно появятся какие-либо модификации или он будет продаваться отдельно.

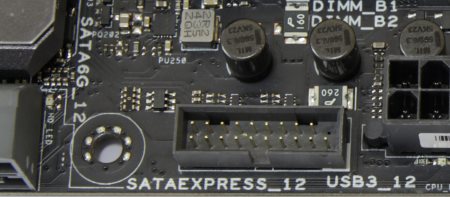

Чипсетом предусмотрена поддержка до десяти портов USB 3.0. Шесть из них расположены на задней панели, два в виде колодки распаяны рядом с основным коннектором питания ATX.

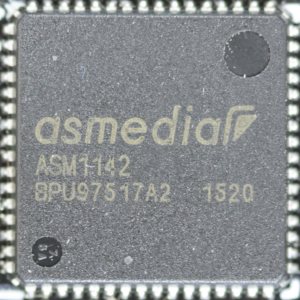

Еще есть поддержка более современного стандарта USB 3.1. Два таких порта расположены на задней панели. Один из них USB 3.1 Type-A, а другой USB 3.1 Type-C. Оба реализованы при помощи дополнительного контроллера ASMedia ASM1142, который распаян неподалеку.

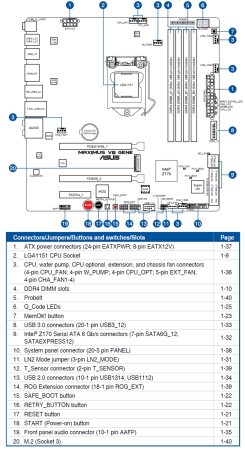

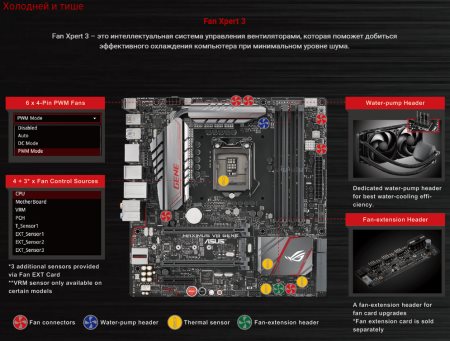

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Там же можно обнаружить один четырехконтактный коннектор для подключения вентилятора. Всего таких разъемов на плате пять, плюс еще один для подключения помпы СВО замкнутого типа.
По соседству расположен пятиконтактный коннектор для подключения специального вентилятора.
реклама
Слева от него находится один из разъемов для подключения термопары и джампер для перехода в режим LN2 для экстремального разгона.

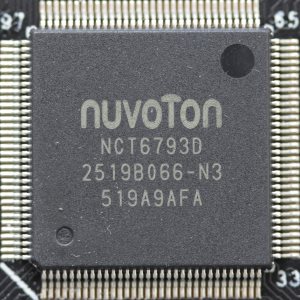

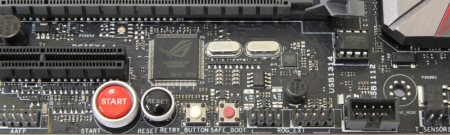

Выше распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6793D.
Левее по нижнему краю можно найти одну колодку для обеспечения двух портов USB 2.0. Рядом с ней находится коннектор для подключения устройства ASUS OC Panel, где спрятаны еще два порта USB 2.0.
Еще левее размещены четыре кнопки: Power, Reset, Retry и Safe Boot. С первыми двумя все ясно. Третья позволяет еще раз попытаться запустить систему с заданными установками, если до этого компьютер не загрузился. Другая кнопка, напротив, позволяет запустить систему с заводскими установками, в случае если плата не стартует или не загружается.

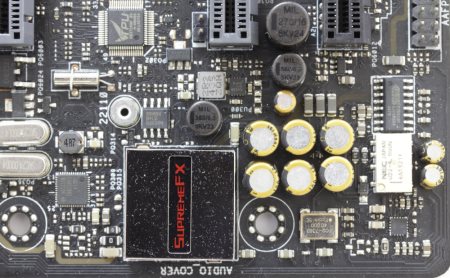

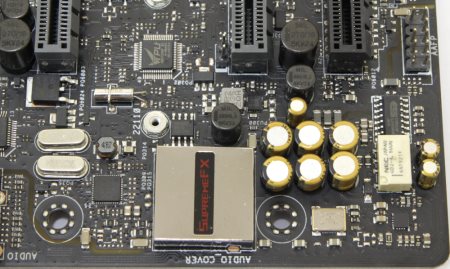

Всю левую часть занимает звуковой кодек. Он называется Supreme FX 2015.
Основная микросхема закрыта декоративной крышкой, но мы-то знаем, что под ней скрывается Realtek ALC1150. По новомодной традиции звуковая часть отделена от остальной платы линией без слоев металлизации. Соответственно она получается полупрозрачной, и производители плат зачастую распаивают с обратной стороны светодиоды, чтобы подчеркнуть эту границу. Вот и здесь наблюдается такая картина.
Что касается остальных компонентов звуковой подсистемы, то они уже были описаны практически в самом начале данной статьи.
