Дизайн и особенности платы

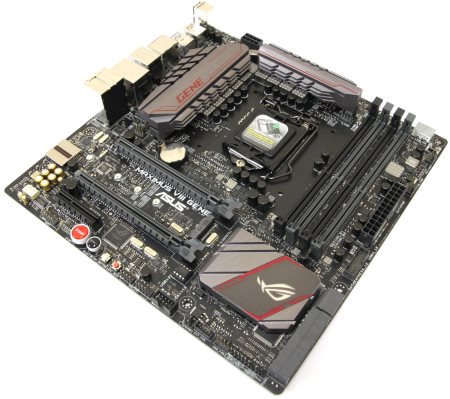

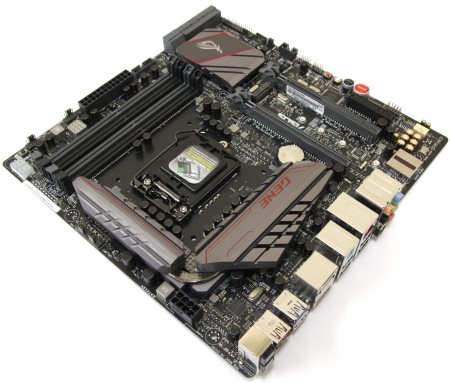

Это компактная материнская плата формата mATX, соответственно ее габариты составляют 244 х 244 мм.
Внешний вид по сравнению с предыдущим поколением претерпел небольшие изменения. На пресс-конференции специалист из компании ASUS сообщил о том, что фирма пытается отойти в сторону от других производителей, которые постоянно пытаются скопировать внешний вид устройств серии ROG.
реклама
Поэтому раньше в оформлении применялись красный и черный цвета, а сейчас новые модели уже не так сильно используют красный, хотя он по-прежнему присутствует (например, на радиаторах).
Теперь в тренде более спокойное сочетание цветов, которое придает дорогой вид, хотя кому-то может показаться, что платы стали выглядеть простовато. Разъемы вместо красных стали темно-серыми, а радиаторы теперь титанового цвета с красными элементами.

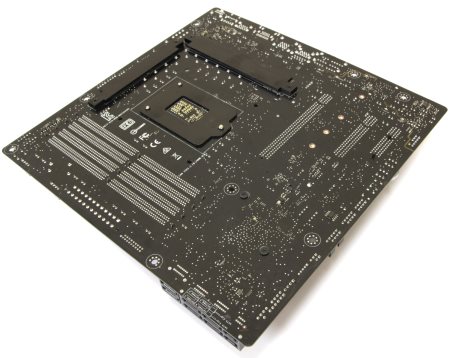

Из-за высокой степени интеграции на обратной стороне устройства компоненты практически отсутствуют. Качество изготовления находится на очень высоком уровне. Все распаяно аккуратно и без лишних следов.

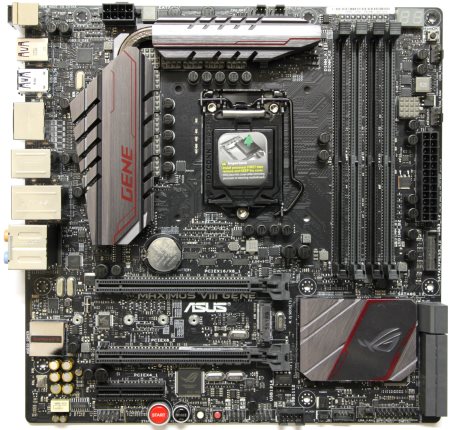

Сперва, когда я взял плату в руки, она показалась мне какой-то простоватой. Нет большого числа различных дополнительных контроллеров, Wi-Fi модуля, да и слотов расширения всего три.
Поверхность платы матовая. Может показаться, что она черная, но при детальном изучении выясняется, что она темно- коричневая. Радиаторы находятся не слишком близко от сокета, поэтому любые суперкулеры устанавливаются без проблем. Это было проверено на моделях Thermalright Silver Arrow и Noctua NH-D15.
Единственной проблемой при этом остается установка видеоадаптера в верхний слот PCI-e, поэтому зачастую на полноразмерных платах его делают вторым сверху. Здесь же как-то надо было организовать поддержку SLI. В итоге мне пришлось устанавливать видеокарту во второй слот.
реклама

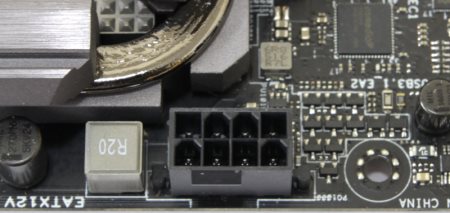

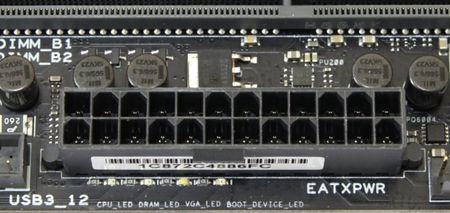

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
Это уже стандартная схема подключения. Однако я решил проверить подключение попроще, а именно 24+4, и все заработало без проблем.

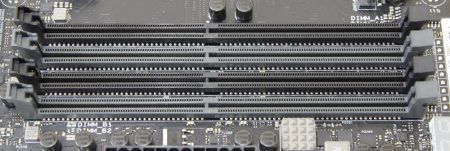

Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного и серого цветов.
Производителем заявлена поддержка режимов работы DDR4 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Сама платформа подразумевает использование двухканального режима работы с памятью, для чего необходимо установить два модуля в слоты одинакового цвета.
Большинство оверклокерских наборов сейчас ориентировано на платформу Intel X99 и штатное напряжение 1.35 В. Здесь бы мне хотелось немного предостеречь покупателей. Данные комплекты появились еще до платформы Intel s1151 и поэтому не совсем корректно с ней работают, что было проверено на двух разных наборах. Повышенное напряжение не вызывает вопросов, а вот режим XMP 2.0 работает неверно, и проблема, похоже, кроется в субтаймингах.
Дело в том, что данные наборы проверялись на Intel X99, и никто не гарантировал их работу с процессорами Skylake. В них же, совершенно очевидно, появился другой контроллер, который требует других установок, зашитых в SPD и соответствующих профилям XMP. Поэтому мне довелось столкнуться с тем, что старые комплекты на новой платформе работают нестабильно. Для достижения необходимого результата приходится все устанавливать вручную, либо (благодаря инженерам ASUS) можно воспользоваться специальными предустановками для нужного вида микросхем памяти, но об этом речь пойдет позднее.

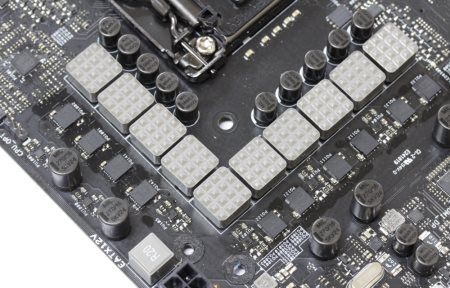

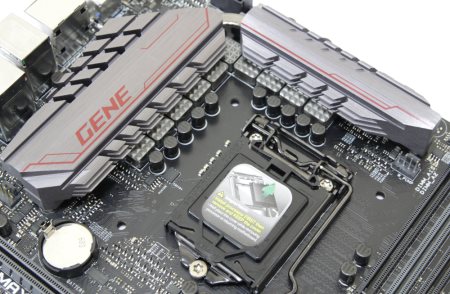

Если вы помните, на модели ASUS Z170-Deluxe было 20 фаз для питания процессора, и это казалось слишком много. Здесь их всего 10, но мы с вами прекрасно понимаем, что главное не количество, а качество, и с этим здесь никаких проблем нет.

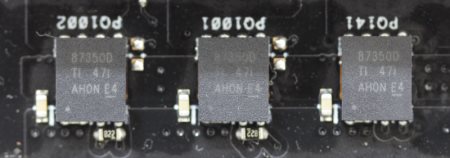

Удвоителей тут нет, а вот двухканальные драйверы распаяны неподалеку от транзисторных сборок Texas Instruments TI 87350D. Это микросхемы типа NexFET, которые мы уже могли видеть неоднократно. В частности они же использовались на предыдущем поколении – материнской плате ASUS Maximus VII Gene.
реклама

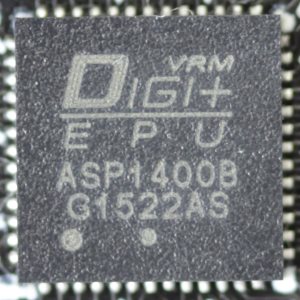

В качестве основного ШИМ-контроллера здесь можно обнаружить микросхему с маркировкой Digi+ VRM EPU ASP1400B.

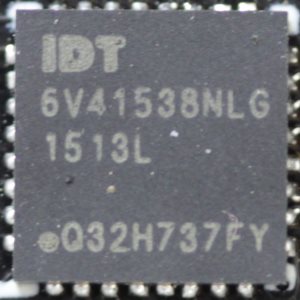

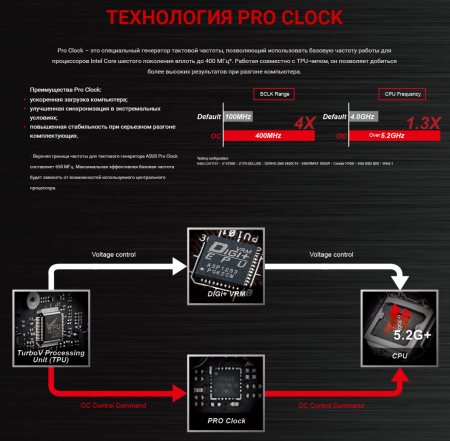

Между двумя слотами PCI-e x16 находится контроллер тактовой частоты IDT 6v41538NLG, который является частью технологии ASUS PRO Clock.
Исходя из описания данной функции, за разгон можно не волноваться.

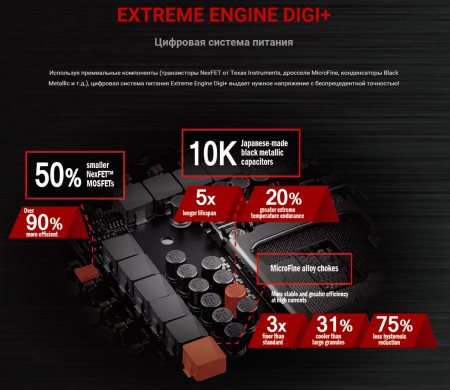

Вся подсистема питания называется Extreme Engine Digi+. В ее состав входят не только транзисторные сборки типа NexFET, но и черные металлические конденсаторы, а также катушки индуктивности типа MicroFine.
