Обзор и тестирование материнской платы ASUS Z170-Deluxe (страница 4)

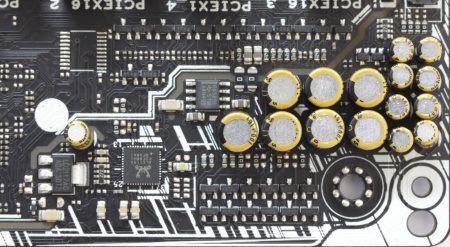

В левом нижнем углу ASUS Z170-Deluxe находится звуковой кодек. Теперь он называется Crystal Sound 3, но представлен старым знакомым кодеком Realtek ALC1150. Изменилась лишь его обвязка.

Здесь же распаяны специальные аудио конденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен на печатной плате отдельно. Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем ее протяжении находятся светодиоды подсветки, которые выделяют полосу на работающем устройстве.

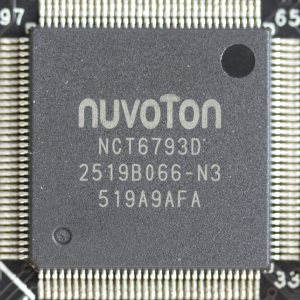

Рядом со звуковым кодеком распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6793D.

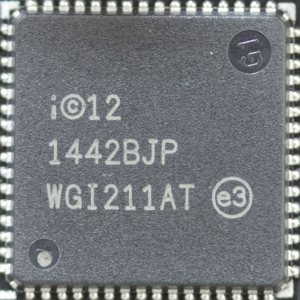

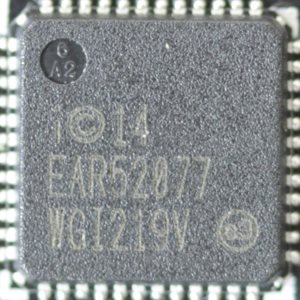

Под разъемами задней панели распаяны микросхемы гигабитных сетевых контроллеров Intel I219V и Intel I211AT.

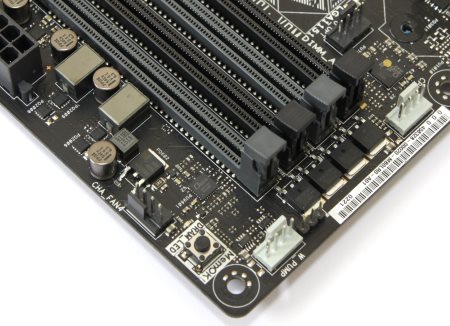

Еще одна кнопка находится в правом верхнем углу. Там же можно обнаружить коннектор для подключения помпы необслуживаемой СВО.

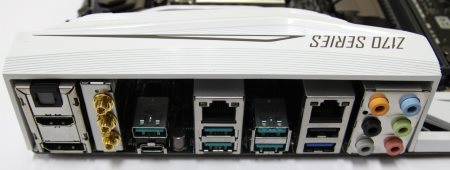

На задней панели расположились следующие интерфейсы.

• Пять разъемов USB 3.1 Type-A;
• Один разъем USB 3.1 Type-С;
• Два разъема USB 3.0;
• Один видеовыход HDMI;
• Один видеовыход DisplayPort;
• Два гигабитных сетевых разъема RJ-45;
• Шесть аудиоразъемов типа minijack;
• Один оптический разъем S/PDIF Out;
• Три вывода для антенн беспроводного модуля.

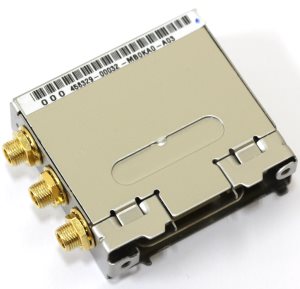

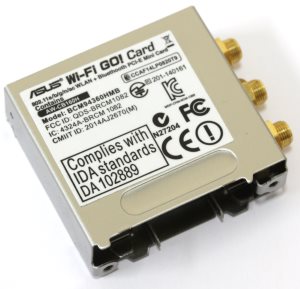

Беспроводной модуль устанавливается в интерфейс mini PCI-e и крепится с обратной стороны двумя винтами.

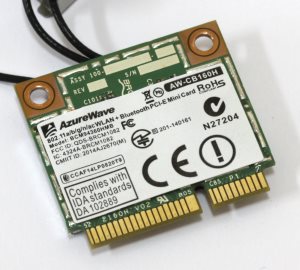

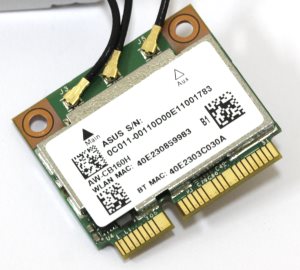

Похоже, что это беспроводное устройство следующего поколения с тремя антеннами. Внутри прячется вот такая карточка.

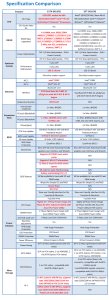

Многим будет интересно узнать, а чем принципиально отличаются платы ASUS Z97-Deluxe и ASUS Z170-Deluxe. Есть ли какая-то сводная таблица?

Технические характеристики ASUS Z170-Deluxe

Возможности BIOS

Претерпел изменения и BIOS материнской платы. Начнем с того, что они коснулись оформления и расширения изображения. Теперь картинка стала гораздо четче и приятнее для глаз. Кроме того, изменилась страница EZ Mode. И, конечно же, лучше один раз увидеть, чем сто раз услышать, поэтому предлагаю вашему вниманию видеоролик.

Еще одной ключевой особенностью стало дальнейшее развитие технологии ASUS EZ Flash. Встроено уже третье поколение данной утилиты, в которой появилась возможность загружать обновленную версию BIOS непосредственно через интернет.

Тестовый стенд

Тестирование материнской платы ASUS Z170-Deluxe проводилось в составе следующей конфигурации:

• Материнская плата: ASUS Z170-Deluxe, версия BIOS 0404;
• Процессор: Intel Core i5-6600K, 3500 МГц;
• Кулер: Noctua NH-D15;
• Термоинтерфейс: Gelid GC-Extreme;
• Память: 2 x 4 Гбайта DDR4 2800, Corsair;
• Видеокарта: ASUS Strix GeForce GTX 970 OC (1114 / 1253 / 7012 МГц (ядро/boost/память));
• Накопитель SSD: Samsung 840 PRO 512 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: Seasonic SS-1000XP, 1000 Ватт;
• Корпус: Corsair Graphite 600T.

Испытание платы и разгон

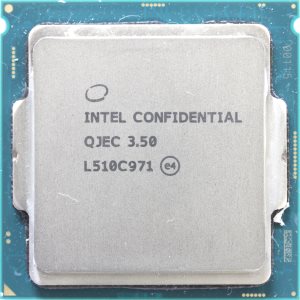

Платформа новая и малоизученная, а на тесты мне было выделено буквально несколько часов. За это время нужно было снять результаты тестов, да еще и попробовать разогнать систему. Добавим сюда тот факт, что на обзор достался не топовый процессор Intel Core i7-6700K, а его младший брат – i5-6600K.

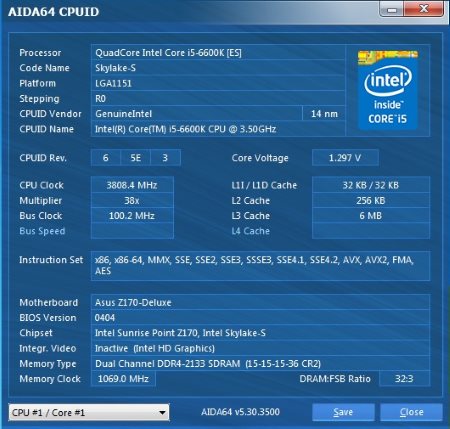

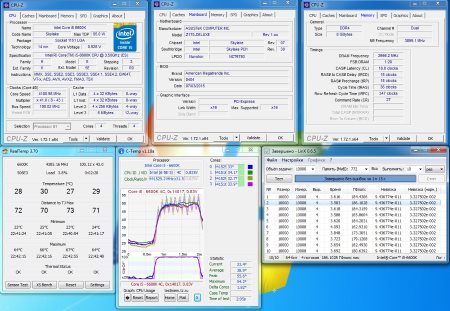

Поскольку у меня всегда были ЦП с четырьмя ядрами и восемью потоками, то судить о возросшей производительности я просто не мог, потому что даже не знал, какие результаты демонстрирует i5-4690K, чтобы можно было хоть с чем-то сравнить. На руках у меня оказались лишь результаты i7-4790K в штатном режиме и разгоне. Однако сначала посмотрим на поведение нового процессора в нагрузке.

Неплохие результаты, всего 56°C по самому горячему ядру.

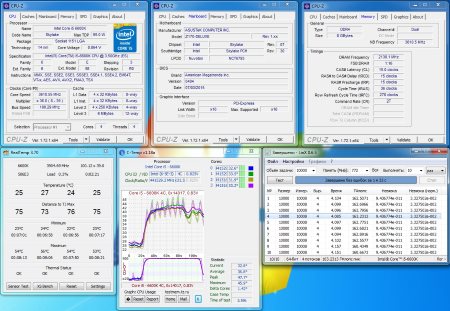

Следующим шагом стала проверка функции автоматического разгона. Для этого прямо на стартовой странице BIOS справа был выбран режим ASUS Optimized, и система автоматически разогналась.

Скромный результат, но уже выше значения турбо множителя процессора. Обратите внимание на то, что и память стала работать быстрее. Похоже, активировался один из XMP профилей.

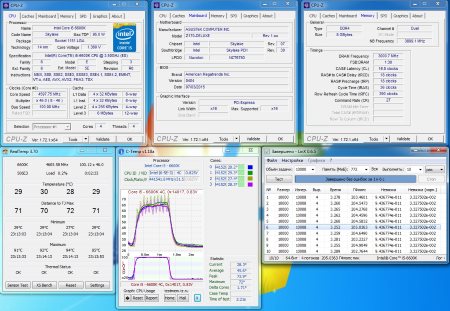

А вот с ручным режимом разгона мне пришлось повозиться. Показалось, что либо что-то до конца не отлажено в самой прошивке BIOS, либо я сам из-за нехватки времени толком не разобрался с алгоритмом, но пришлось действовать через функцию TPU, а напряжение и множитель ставить свои. Настройки памяти устанавливались и применялись вручную без проблем.

Понятно, что это далеко не предел, но что касается напряжения, то для хорошего воздушного охлаждения уже точно потолок. Кстати, стоит еще прибавить, что данный процессор не скальпирован, а значит, градусов 5 можно будет отыграть.

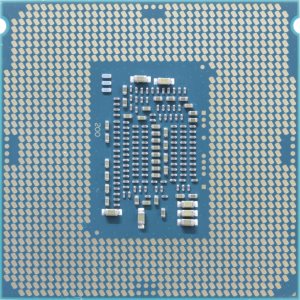

Знающие люди подсказывают, что теперь крышку необходимо снимать даже при использовании азота, чтобы улучшить разгонный потенциал. Однако сейчас это сделать стало сложнее, поскольку подложка CPU стала очень тонкой.

Говорят, что по-прежнему снимают тисками, но сам я еще пока не пробовал и как только будет процессор, обязательно проделаю данную процедуру.
