Transcend MTS600 128 Гбайт (TS128GMTS600)
Transcend MTS600 – представитель довольно оригинального семейства моделей твердотельных накопителей. Во-первых, в нем нет устройств в форм-факторе 2.5", только M.2 NGFF, во-вторых, более правильно считать наименованием только «MTS» – число «600» обозначает размер, в данном случае 60 мм. Существуют также MTS800 (80 мм) и MTS400 (40 мм) – еще два размера, предусмотренных стандартом M.2 NGFF.
Все Transcend MTS*** используют одинаковую базу: контроллер Silicon Motion SM2246EN и 20 нм память Micron.
Модели Transcend MTS однозначно ориентированы на розничного покупателя: аккуратная картонная упаковка, внутри пластиковый блистер и набор рекламно-информационных буклетов.
реклама
Нужно заметить, что, согласно документации компании, потребительские характеристики MTS400, MTS600 и MTS800 идентичны, но MTS400 выпускается в объемах от 32 до 256 Гбайт, а у MTS600 и MTS800 есть версии объемом 512 Гбайт.
Но причина этого лежит скорее в технико-экономической области: уместить 512 Гбайт (или же 32 кристалла NAND) в двух микросхемах, да еще уменьшенной высоты, хоть и относительно реально, но сложно и дорого. Спрос при этом, скорее всего, будет невелик из-за того, что M.2 22 x 42 – это класс совсем уж компактных мобильных устройств, где такие объемы пока что не требуются.

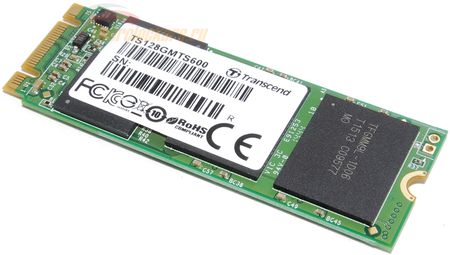

Здесь тоже можно отметить желание производителя сэкономить. Все аналогично тому, что мы видели на примере SmartBuy выше: использование неоригинальной памяти с собственной маркировкой Transcend TFGMM9L-1D06 T1513 C09577.
Впрочем, что под ней скрывается, нам все равно известно, а потому особой проблемы нет. Это восемь 128 Гбит кристаллов синхронной MLC NAND, произведенных Micron по техпроцессу 20 нм и упакованных Transcend по два кристалла в микросхему.
Со страницы Transcend можно загрузить приложение SSD Scope.
реклама
Пользователю доступны следующие возможности:
- Просмотр SMART;
- Быстрое и полное сканирование на предмет сбойных секторов;
- Индикатор уровня износа (кстати, по некоторой информации, как только его значение достигнет нуля, гарантия аннулируется, даже если три календарных года еще не прошли);
- Полная очистка (Secure Erase);
- Онлайн-обновление прошивки;
- Тесты на быстродействие (линейные чтение и запись, случайное чтение и запись блоками 4 Кбайт с глубиной очереди 32);
- Клонирование с одного накопителя на другой, что упрощает процесс «переезда» на новый накопитель.
Технические характеристики
Сводная таблица спецификаций всех участников данного тестирования.
Тестовый стенд и ПО
Отнюдь не во всех «десктопных» материнских платах реализована поддержка команды DIPM, переводящей накопитель в режим «глубокого сна», в результате чего его энергопотребление падает до крайне низких значений. В относительных величинах разница может впечатлять: до пяти-семи раз, однако в фактическом отношении речь идет о значениях около одного ватта и менее. Последнее для обычного настольного ПК не играет никакой роли.
Но в то же время твердотельные накопители часто ставят в ноутбуки, и вопрос поддержки этой команды в конкретных моделях интересует пользователей во вполне практическом свете: режим DevSleep, в который переходит SSD с активной поддержкой DIPM, позволяет добавить к автономной работе лишних пять-десять минут, что иногда бывает критичным.
В процессе тестирования используются две материнских платы: Gigabyte GA-Z77-DS3H, не поддерживающая DIPM, и Zotac Z77-ITX WiFi (Z77ITX-A-E), где необходимая поддержка реализована. Это оказалось несколько проще, чем искать системную плату с нужными характеристиками «в одном»: тестирование только на одной модели Zotac оказалось нецелесообразно из-за того, что она в ряде тестов (например, на время доступа) демонстрирует несколько более низкий уровень производительности SATA-контроллера, нежели обычные платы на Intel Z77.
реклама
А во избежание повреждения процессорного сокета материнской платы (как известно, процессорный разъем типа LGA довольно хрупок и рассчитан на достаточно ограниченное число переустановок ЦП) было решено собрать две практически полноценных тестовых конфигурации: материнские платы прямо в сборе с процессором, оперативной памятью и прочим просто переставляются на стенде по мере необходимости. Общим остался только блок питания – Corsair HX750W мощностью 750 Ватт.
И в довершение удобства эксплуатации тестовых конфигураций даже системные накопители использованы форм-фактора mSATA и установлены в соответствующие посадочные места на материнских платах, благо они предусмотрены на обеих.
Конфигурация №1: тестирование работоспособности DIPM

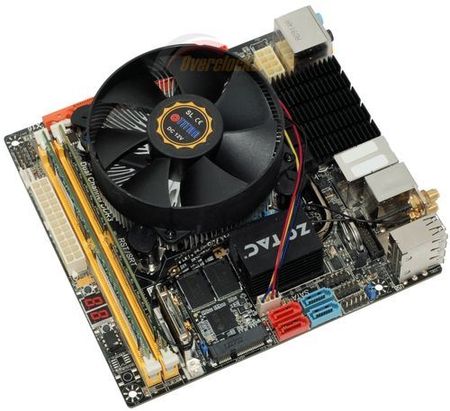

- Материнская плата: Zotac Z77-ITX WiFi (Z77ITX-A-E);
- Процессор: Intel Celeron G1610 «Ivy Bridge» 2.6 ГГц (штатный режим);
- Система охлаждения: Titan;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: интегрированное в центральный процессор видеоядро Intel HD Graphics 2500;
- Оперативная память: 2 х 2 Гбайт Crucial DDR3-1333 (9-9-9-24), работающая на частоте 1600 МГц с таймингами 9-9-9-24-1T;
- Дисковая подсистема:
- SSD KingSpec mSATA.6i 64 Гбайт (mSATA; JMicron JMF606 + 20 нм MLC 64 Гбит SyncNAND Intel, SVN474) установлен в mSATA2 – для операционной системы и тестовых приложений;
- Испытуемый накопитель подключался к порту SATA 6 Гбит/с на материнской плате посредством специального адаптера M.2>SATA, режим AHCI включен;
- Блок питания: Corsair HX750W, 750 Ватт;
- Корпус: открытый стенд.
Конфигурация №2: тестирование производительности

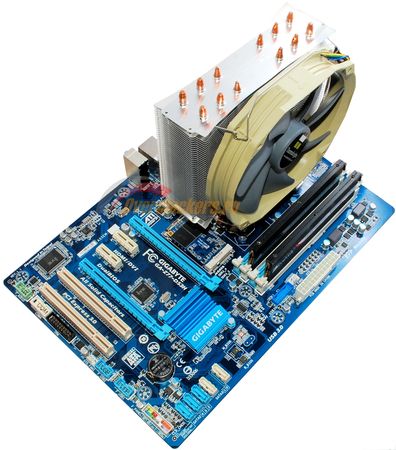

- Материнская плата: Gigabyte GA-Z77-DS3H rev. 1.1 (BIOS версии F9);
- Процессор: Intel Core i5-2500K «Sandy Bridge» 3.3 ГГц с разгоном до 4500 МГц при напряжении VCore 1.33 В (Turbo Boost отключен);
- Система охлаждения: Thermalright True Spirit 140 Power;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: интегрированное в центральный процессор видеоядро Intel HD Graphics 2500;
- Оперативная память: 2 х 2 Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающая на частоте 1866 МГц с таймингами 8-8-8-24-1T;
- Дисковая подсистема:
- SSD KingFast F8M 128 Гбайт (mSATA; JMicron JMF667H + 20 нм MLC 128 Гбит SyncNAND Micron; KFJ09001) установлен в разъем mSATA2 материнской платы – для операционной системы и тестовых приложений;
- Испытуемый диск подключался к порту SATA 6 Гбит/с на материнской плате посредством специального адаптера M.2>SATA, режим AHCI включен;
- Блок питания: Corsair HX750W, 750 Ватт;
- Корпус: открытый стенд.
Ранее на основном стенде использовалась СО Intel BOX, однако с недавних пор в набор замеров входит многочасовое тестирование с помощью iometer, а тут еще наступил летний период, в связи с чем стали возникать явления троттлинга из-за перегрева процессора и приходилось организовывать дополнительный обдув. Было принято решение перейти на эксплуатацию системы охлаждения Thermalright True Spirit 140 Power. Но, скорее всего, это временно: есть желание подобрать более компактную СО.
Программное обеспечение:
- Microsoft Windows 7 SP1 x64 со всеми текущими обновлениями;
- Драйверы набора контроллера SATA системной логики:
- Штатный драйвер msahci – для тестирования производительности;
- Intel Chipset Device Software 9.3.0.1026 и штатный драйвер msahci – тестирование работоспособности DIPM.
Глобальные настройки операционной системы:
- Отключены индексация и дефрагментация;
- Не установлен антивирус;
- Отключена служба System Restore;
- Отключен спящий режим, профиль электропитания – «высокая производительность», «отключать диски – никогда»;
- Файл подкачки отключен;
- Создание файловой системы стандартными средствами ОС Windows 7 одним разделом на весь объем носителя, файловая система NTFS, размер кластера – «стандартный», «сжатие файлов» отключено.
В качестве тестового программного обеспечения используются:
- Futuremark PCMark 7 (тестирование только носителя, стандартные настройки);
- AS SSD Benchmark версии 1.7.4739.38088 (тесты Copy-Benchmark ISO, Program и Game);
- CrystalDiskMark (64bit) версии 3.0.1 (стандартные настройки);
- Intel NAS Performance Toolkit 1.7.1 (стандартный набор тестов).
Операции с реальными файлами (все операции – в пределах тестируемого носителя):
- Копирование папки с фотографиями в формате jpeg, размер 1.52 Гбайт (1 634 455 894 байт), 423 файла;
- Копирование папки с HD-видео (AVC), размер папки 10.3 Гбайт (11 085 980 739 байт), 7 файлов;
- Копирование папки с музыкальными аудиозаписями в формате mp3, размер папки 1.51 Гбайт (1 631 352 647 байт), 479 файлов;
- Копирование папки с документами в формате doc, размер папки 1.50 Гбайт (1 614 504 324 байт), 555 файлов;
- Обработка контейнера mkv при помощи программы MKVToolnix 6.1.0 с удалением всех звуковых дорожек и субтитров (в качестве файла использовался доступный в сети короткометражный анимационный фильм Sintel, в виде файла размером 5.11 Гбайт);
- Архивация папки с фотографиями и папки с документами в один архив (архиватор 7Zip версии 9.20 x64, тип архива – 7z, без сжатия).
Для удобства замеров первые четыре операции осуществлялись с помощью утилиты TeraCopy версии 2.27, выдающей статистические данные по окончании процесса операции с файлами. Кроме того, программа не использует системный файловый кэш, отчего скорость копирования не зависит от внутренних настроек операционной системы и более агрессивного кэширования файлов, когда «проводник» Windows отчитался о завершении операции копирования, но на самом деле процесс еще не завершился.
Тестирование производительности
Тяжка судьба обозревателя, занятого серийным тестированием моделей SSD. Но не менее тяжела она у того, кто интересуется твердотельными накопителями на серьезной основе, а не по принципу «Ага, бренд! Заверните два!». Проблема заключается в том, что производители, пользуясь невысоким уровнем знаний некоторых пользователей, а также тем, что корпуса накопителей непрозрачные и опломбированы, могут под крышку своего продукта помещать что угодно. Да, сначала идет самое лучшее, затем же, когда пройдет волна обзоров и наберется некоторая масса положительных отзывов, в ход начинает идти что-то более дешевое. А иногда одна и та же модель изначально идет в различных вариациях. Кому-то из пользователей это без разницы, а кого-то – интересует вопрос, за что же он уплатил деньги?
Кто-то начинает тестировать свежекупленное устройство и затем сравнивать полученные результаты с теми, что он видит в обзорах. И могут возникать вполне закономерные вопросы: «А почему мой SSD показывает меньший/больший уровень производительности, чем в обзоре?» Да, причина разницы может крыться и в некорректно настроенном ПК (например, в фоне работают приложения вроде антивируса), не совсем удачном микрокоде BIOS материнской платы (пример выше – тестовая плата Zotac) и изначально невысоком уровне производительности системы. Например, контроллер SATA 6 Гбит/с в наборах системной логики AMD даже в самых новых A88X и A78 ненамного, но слабее, чем в уже не самом «свежем» Intel Z77.
А тут еще и игры производителей с начинкой твердотельных накопителей. Особенно вопрос разности устройства касается платформы SandForce: особенность ее такова, что в ней нет одной-двух-трех (и так далее, то есть ограниченного числа) конфигураций контроллера и флеш-памяти. Общее число конфигураций у этой платформы на сегодняшний день таково, что их нумерация уже преодолела значение в 33 000 (не опечатка, именно тридцать три тысячи). Как правило, бренды стараются внутри одной модели использовать наиболее близкие по производительности конфигурации, однако так бывает не всегда. Иногда случаются и казусы, как в прошлом обзоре.
Разберем обновленные графики на примере. На данном графике присутствуют два Silicon Power S60 и два Silicon Power S70, а также формально они же, но в более толстом 9 мм корпусе V60 и V70. Вот здесь уже можно видеть наглядную разницу в их производительности.
В скобках указывается:
- Контроллер;
- Техпроцесс, режим работы памяти и ее производитель (в том случае, если производитель один, а упаковщик другой, то указывается «упаковщик/производитель», например, «Spectek/Micron»);
- Идентификатор конфигурации памяти и контроллера (актуально для SandForce);
- Версия микропрограммы, с которой проводилось тестирование.
В случае если какие-то данные отсутствуют или есть сомнения в достоверности (например, непонятен упаковщик микросхем памяти), стоит знак вопроса («?»). Это значит, что они мною не были зафиксированы или же были утеряны. В основном это касается идентификаторов SandForce – даже не предполагалось, что накопленная статистика постепенно разрастется до масштабов нескольких сотен моделей. И данные эти мы уже никогда не узнаем, ибо выловить ту же конфигурацию сложно, а спустя год-полтора – и вовсе невозможно.
