Система охлаждения

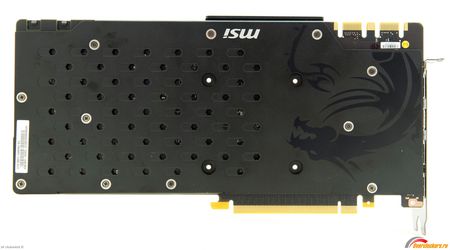

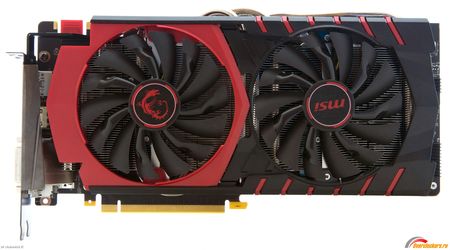

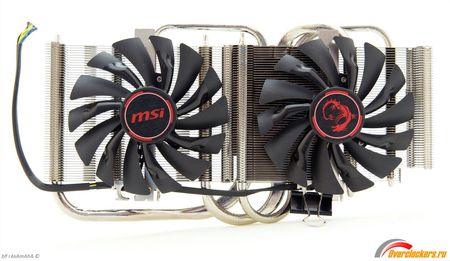

Инженеры MSI вопреки массовому увлечению других производителей установкой СО с тремя вентиляторами пока ограничились двумя. Но зато они работают в составе кулера Twin Frozr V.
Кроме того, они достаточно большие – 95 мм в диаметре. Но самое интересное скрыто под основным радиатором.
реклама

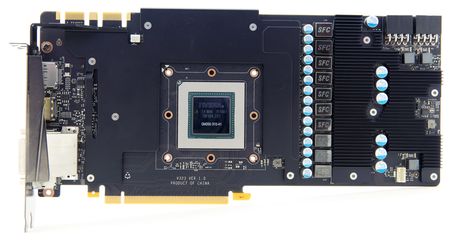

Вместо одной теплораспределяющей пластины разработчики решили поставить две независимые. Одна отводит тепло от модулей памяти и оснащена загибом с торца, предотвращающим печатную плату от механических повреждений.
Другая через термопрокладки отводит тепло от силовых цепей. Ее толщина не более 5 мм, а для повышения КПД предусмотрены ребра.

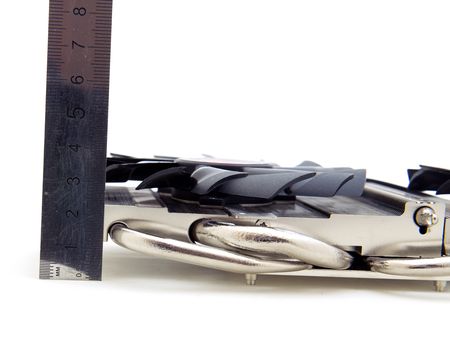

Основной радиатор невысокий. Если не брать в расчет окончания, то в среднем его высота не превышает 11 мм.

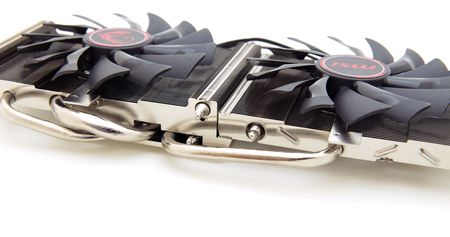

Забавно, но сделан он из двух половинок, соединенных в одно целое. В месте сочленения используются механические замки.
реклама
Таким образом перед нами не единый радиатор, а две части. В одной стороне через ребра проходят три хвоста тепловых трубок, в другой – еще три.

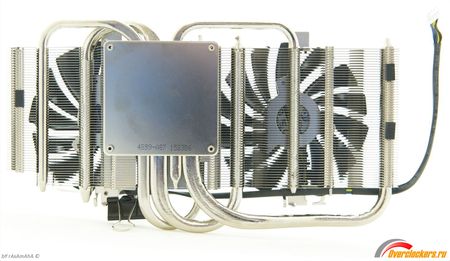

Всего же в системе охлаждения применено четыре тепловых трубки: одна пара диаметром 8 мм, другая – 6 мм. В основании используется пластина, к ней они и припаяны.

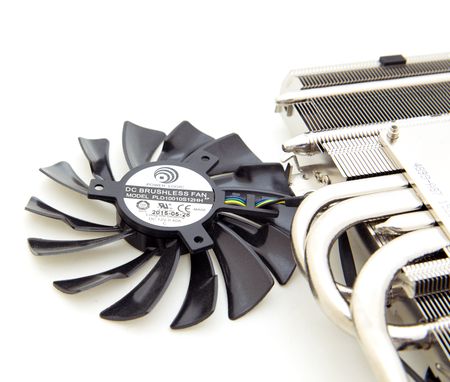

Две вертушки с максимальными оборотами около 2300 об/мин отличились переменным шагом лопастей. Идентичная конструкция давно используется в автомобильных вентиляторах для уменьшения вибраций и шума.
Тестовый стенд
Тестирование MSI GeForce GTX 980 Ti Gaming 6G проходило в составе следующей конфигурации:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.23 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-17-17-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
реклама

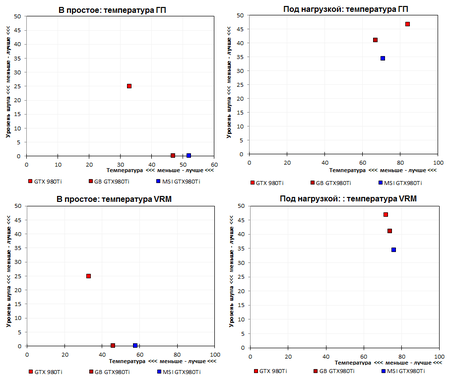

Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Чёрная линия показывает уровень издаваемого шума, при определённых оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с чёрной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.
Температуры графического ядра/системы питания и обороты вентилятора/ов.
В видеокарте используется полупассивный алгоритм работы вентиляторов. Включаются они по достижению температуры 57°C, выключаются, когда она падает ниже 46°C.
Причем процесс выключения сопровождается странностями. Видеокарта не отключает их сразу, а постепенно снижает их обороты до 500, потом они останавливаются, а через несколько секунд снова раскручиваются до 500 об/мин. Проходит пара секунд, и они снова выключаются, а пауза между сменой становится дольше. Так повторяется раз 7-10, и наконец они полностью останавливаются. Выглядит необычно, но на самом деле шум от вентиляторов почти не слышен, а старт проходит очень плавно. Поэтому визуально вы видите, как они стартуют и останавливаются, а ушами услышать это почти нельзя.
В целом уровень шума под нагрузкой составил 34.4 дБА – это много. Причем значение TDP видеокарты ограничено 250 Вт, можно было обойтись и меньшим звуковым давлением, скажем, до 1700 об/мин и 30 дБА.
Если бы не повальная проблема шума дросселей у видеокарт, то MSI среди GTX 980 Ti пока для меня эталон. Шелест дросселей едва различим на фоне шума вентиляторов. Да и сами они отличились приятной для уха тональностью. Вот обороты бы им понизить немного, и было бы идеально.
