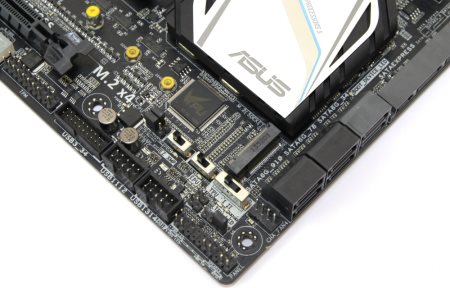

В правом нижнем углу нашлось место разъему для подключения кнопок и индикаторов корпуса.

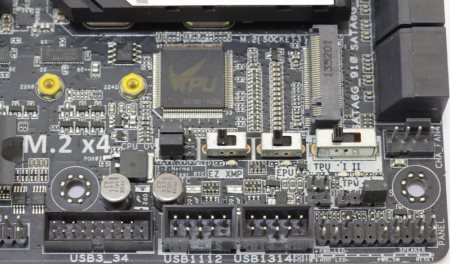

Здесь же можно обнаружить несколько джамперов и переключателей. К последним, кстати, есть подписи: EZ XMP, EPU, TPU. Понятно, что они включают или отключают одноименные технологии.
С последними двумя мы уже неоднократно встречались, а вот первый позволяет включить профиль оперативной памяти XMP, не заходя в меню настроек BIOS. Здесь как раз может произойти неприятность.
Дело в том, что на данной платформе при включении профиля еще и частота шины увеличивается. Не всякий процессор сможет проделать подобный трюк, а пользователь долго будет искать причину, почему система не загружается. С другой стороны, для отображения индикации активности той или иной технологии рядом с переключателями распаяны светодиоды.
реклама
Джамперы, расположенные левее, позволяют осуществить сброс настроек BIOS и включить функцию Overvoltage CPU, которая увеличивает границу подаваемых на процессор напряжений. Немного выше распаяна микросхема TPU.

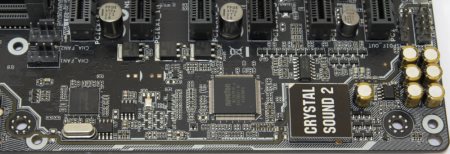

Еще одну точно такую же мы уже могли видеть с обратной стороны. В левой части расположился звуковой кодек, операционные усилители и специальные звуковые конденсаторы.
Сама микросхема закрыта декоративной крышкой, которая также служит экраном, защищающим от электромагнитных помех. Несмотря на пафосную надпись Crystal Sound 2, здесь установлен знакомый нам звуковой кодек Realtek ALC1150.
По современной традиции кодек отделен от основной печатной платы границей толщиной около 1 мм без слоев металлизации, а с обратной стороны распаяны светодиоды. Кроме этого, снаружи на современных материнских платах ASUS на поверхность, занимаемую кодеком, наносится белая штриховка.
По нижнему краю с левой стороны можно найти еще несколько интересных вещей.
реклама

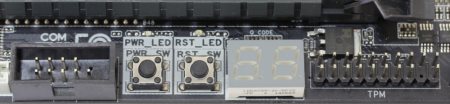

Прежде всего это кнопки Power и Reset, а также разъемы COM, TPM и вывод передней аудиопанели. Здесь же затесались коннектор для подключения пятиконтактного вентилятора и сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации.

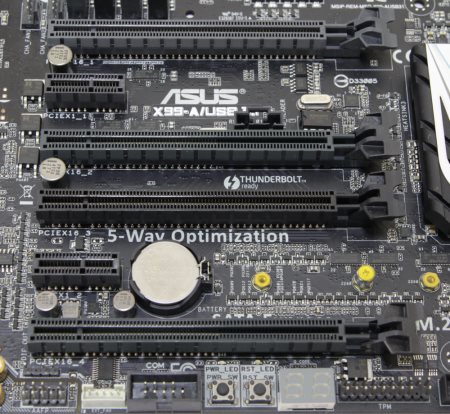

На данной материнской плате предусмотрено шесть слотов расширения. Как уже отмечалось, расположены они странно и не очень удобно.
Однако верхний слот PCI-e x16 распаян на достаточном расстоянии от процессорного разъема, чтобы можно было устанавливать суперкулеры. Он всегда получает 16 линий, независимо от модели ЦП. От этого зависит работа лишь третьего и четвертого разъемов PCI-e x16. Если у процессора только 28 линий, то они соответственно получаются х8 и х4 PCI-e Gen3. В спецификации приводится несколько замечаний по одновременному использованию слотов с разъемом M.2, причем весьма запутанно, поэтому придется привести пример.
"The PCIe x16_4 shares bandwidth with M.2 x4. When M.2 socket is occupied, the PCIe x16_4 slot will be disabled". (слот PCI-e x16_4 делит пропускную способность с интерфейсом M.2 x4. (Но внезапно) Когда сокет M.2 занят, слот PCI-e x16_4 будет отключен).
С процессором, у которого 28 линий, все логично, поскольку они распределяются как x16+x8+x4, но вот с другими моделями, у которых их по 40, формула выглядит иначе – х16+х16+х8. Данная сноска в спецификации относится как к первому, так и ко второму случаю, поэтому получается не совсем понятно. А с оставшимися слотами есть свои нюансы, поэтому перед покупкой я бы более детально изучил спецификацию на сайте производителя.

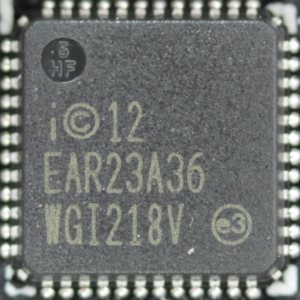

Практически за разъемами задней панели распаяна микросхема гигабитного сетевого контроллера Intel I218V.

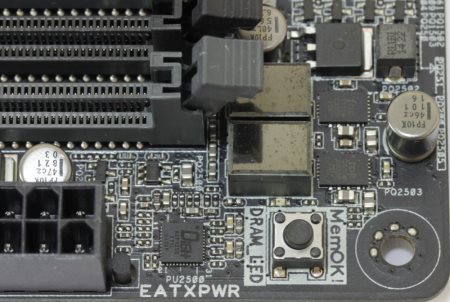

В правом верхнем углу находится индикатор, отображающий проблемы с оперативной памятью, а также кнопка MemOK!, которая призвана их исправить.

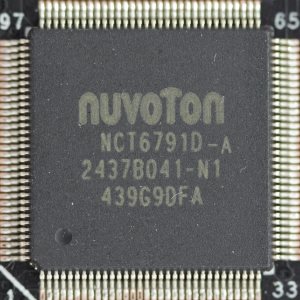

Недалеко от звукового кодека распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.

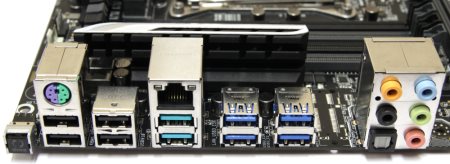

Посмотрим теперь на разъемы задней панели.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Четыре разъема USB 2.0;
- Четыре разъема USB 3.0;
- Два разъема USB 3.1;
- Один гигабитный сетевой разъем RJ-45;
- Кнопка BIOS Flashback;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
реклама
Здесь же можно увидеть, что предусмотрено место под установку беспроводного модуля типа mini PCI-e. Сам разъем не распаян.
Технические характеристики ASUS X99-A / USB 3.1 (Transfer Express)
Поддерживаемые процессоры | Core i7 в исполнении Socket 2011-v3 |
Системная шина, частота | DMI 2.0х4 (20х4 Гбит/с) |
Системная логика | Intel X99 |
Оперативная память | 4 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 2933 / 3400 (разгон)) МГц |
Слоты расширения | 3 - PCI-e x16 Gen3 (x16+x16+x8 или х16+х8+х4) 1 - PCI-e x16 Gen2 (x4) 2 - PCI-e x1 Gen2 |
Поддержка Multi-GPU | SLI, CrossFireX |
Поддержка SATA/RAID | 10x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 1х SATA Express – Intel X99 1x PCI-e M.2 x4 Gen3 порт – 1x PCI-e x4 Gen3 |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Intel I218V |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x USB 2.0 (Intel X99) |
USB 3.0 | 4x USB 3.0 (Intel X99) 4x USB 3.0 (ASMedia ASM1074) |
USB 3.0 | 2x USB 3.1 (ASMedia ASM1142) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1х PS/2 4x USB 2.0/1.1 4х USB 3.0 2х USB 3.1 1x RJ45 5x 3.5 мм Jack 1х Optical S/PDIF Out 1x BIOS Flashback |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
Меню настроек BIOS на всех материнских платах компании ASUS девятой серии приблизительно схоже. Отличия незначительны и в основном касаются цветового оформления, соответствующего тому или иному модельному ряду.
BIOS модели ASUS X99-A / USB 3.1 можно изучить, посмотрев прилагаемый видеоролик.
Как уже многократно отмечалось, меню настроек очень удобное и хорошо оформлено. Что касается установок, то все они применяются корректно. Это же можно сказать и о поведении системной платы при переразгоне. При последующей перезагрузке просто загружаются штатные значения.
