Обзор и тестирование материнской платы ASUS X99-A / USB 3.1 (Transfer Express) (страница 2)

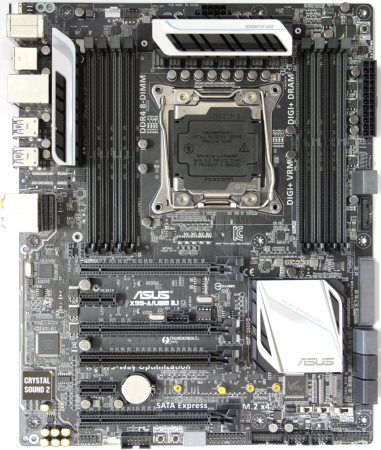

Поверхность печатной платы матовая, черного цвета. Белым цветом нанесены различные надписи и информационные указатели.

Как и у больших системных плат, основанных на чипсете Intel X99, подсистема питания находится вверху, ниже расположился процессорный разъем, а по бокам всего по паре слотов под память.

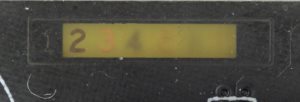

Слоев металлизации восемь. Исполнение качественное и аккуратное. Все распаяно ровно и чисто.

Питание на материнскую плату подается через основной и дополнительный коннекторы питания ATX по схеме 24+8.

Можно смело сказать, что подобное сочетание является необходимым минимумом. Напомню, что топовый процессор Intel Core i7-5960X в разгоне очень горячий и прожорливый. Поэтому к выбору блока питания нужно отнестись серьезно, особенно если вы планируете устанавливать мощную видеокарту, а может и две.

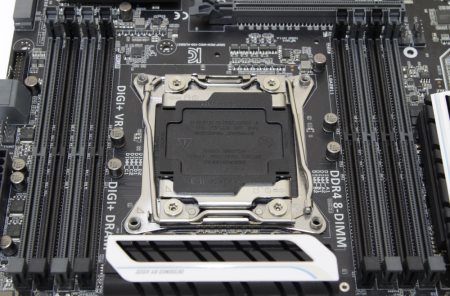

Для установки модулей памяти типа DDR4 предусмотрено восемь слотов черного и серого цветов. С одной стороны каждого находится защелка, а с другой фиксатор. Подобный механизм очень часто встречается на моделях ASUS.

Производителем заявлены следующие режимы работы памяти DDR4: 2133 / (2400 / 2666 / 2800 / 2933 / 3400 (разгон)) МГц со штатным напряжением 1.2 В. Оверклокерские комплекты памяти типа DDR4, как правило, функционируют при напряжении 1.35 В, соответственно его можно выставить вручную в BIOS или просто активировать профиль XMP. Согласно спецификации максимальный объем памяти может достигать 128 Гбайт.

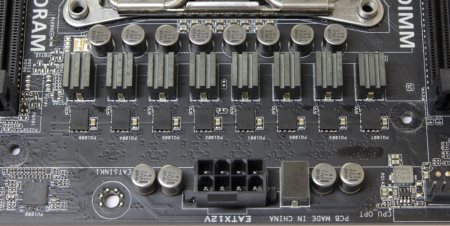

Питание процессора выполнено по восьмифазной схеме. Похоже, что гонка вооружений по количеству фаз постепенно заканчивается. И действительно, результат разгона и стабильной работы от этого напрямую не зависит. Более важной является реализация и качество компонентов. В данном случае перед нами фирменная подсистема питания DIGI+ VRM.

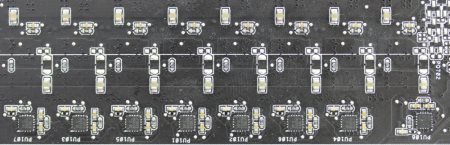

Никаких удвоителей здесь нет. Все по-честному. С обратной стороны распаяны лишь драйверы International Rectifier IR3535 в количестве восьми штук.

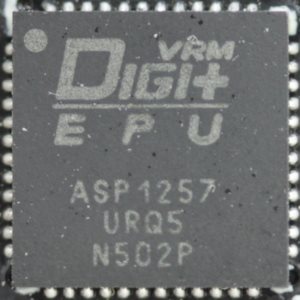

В качестве основного ШИМ-контроллера применена микросхема DIGI+ VRM / EPU ASP1257.

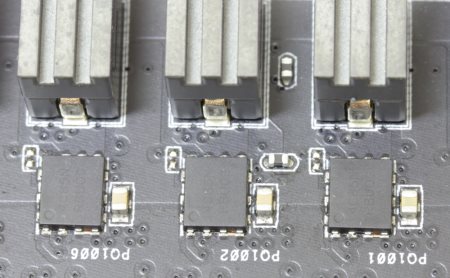

На каждую из восьми фаз приходится по одной транзисторной сборке типа Power Phase с маркировкой 4С85N, производства компании ON Semiconductor.

Здесь же можно обнаружить супер ферритовые катушки и твердотельные конденсаторы. А за отвод тепла от транзисторных сборок отвечает небольшой радиатор.

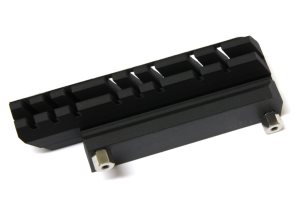

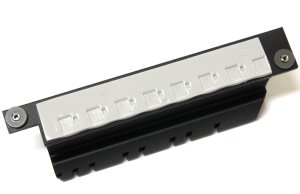

Он изготовлен из алюминиевого сплава, окрашен в черный цвет и задекорирован белой пластинкой. Крепление осуществляется сзади при помощи дополнительной планки, закрывающей драйверы, и двух винтов. В качестве термоинтерфейса с обеих сторон используется серая терморезинка толщиной около 1 мм. Поскольку крепление жесткое, то ничего не болтается.

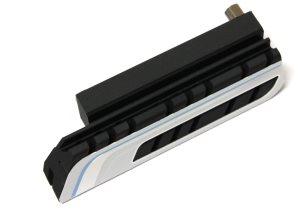

А что же тогда под вторым радиатором, который находится сбоку и никак не соединен с верхним?

Ничего. Да, поверить сложно, но это просто декорация. Несмотря на то, что он значительно компактнее верхнего, соединение их в одну систему могло бы улучшить температурный режим, и для этого потребовалась бы всего одна тепловая трубка.

Еще один радиатор находится на чипсете.

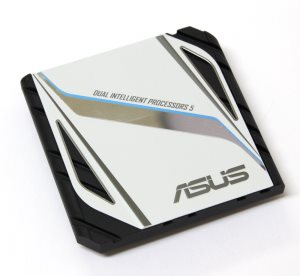

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху присутствует белая декоративная пластинка, на которой обозначен логотип компании. Крепление происходит схожим образом при помощи двух винтов с обратной стороны, а в качестве термоинтерфейса применена розовая терморезинка толщиной около 1 мм. Ребер у радиатора практически нет, да и габариты достаточно скромные.

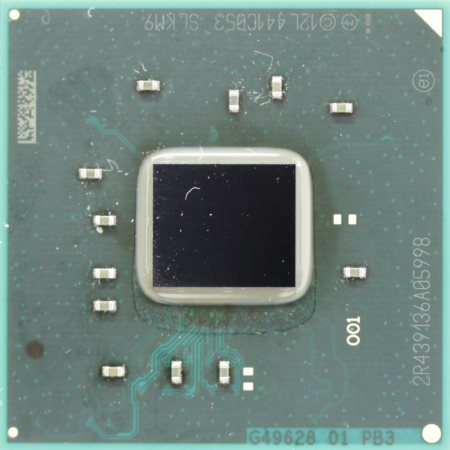

Под ним скрывается набор системной логики Intel X99.

Мы уже неоднократно его видели, отмечая возросшие функциональные возможности. Так, например, для поддержки накопителей предусмотрено десять портов SATA 6 Гбит/с которые реализованы при помощи чипсета.

Расположены они весьма странно. Шесть в виде сдвоенных разъемов находятся рядом по правому краю. Тут же можно найти еще два, которые образуют интерфейс SATA Express. Еще два размещены отдельно и существенно выше, практически рядом с основным коннектором питания ATX. На мой взгляд, такая компоновка не очень удобна.

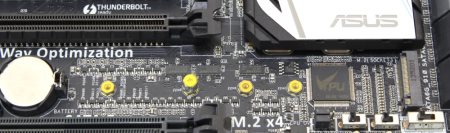

Разумеется, есть поддержка различных режимов RAID. Кроме этого, на плате можно найти один разъем Ultra M.2 для поддержки накопителей соответствующего стандарта. Это подразумевает использование четырех линий PCI-e третьего поколения и обеспечивает скорость передачи данных до 32 Гбит/с. Сам разъем расположен ниже чипсета.

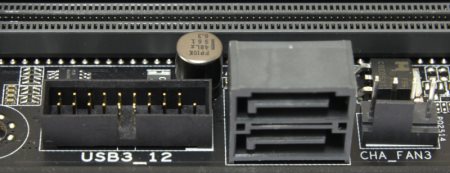

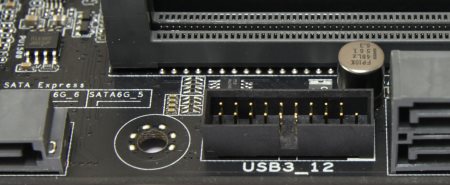

Еще чипсет поддерживает до шести портов USB 3.0 и восемь USB 2.0. Четыре разъема USB 3.0 находятся на задней панели и еще есть две колодки для подключения четырех устройств. Одна из них расположена между портами SATA.

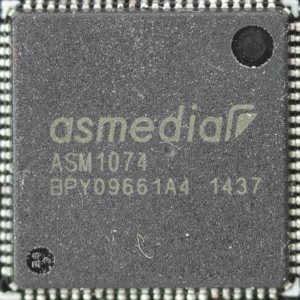

Другая распаяна по нижнему краю с правой стороны рядом с еще двумя колодками USB 2.0. Разумеется, это больше, чем обеспечивает чипсет, поэтому без специального контроллера не обошлось. В его роли выступает ASMedia ASM1074.

И дополнительно материнская плата обеспечивает два порта USB 3.1.

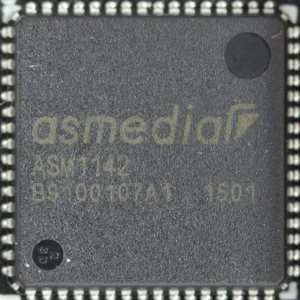

Они расположены на задней панели и представлены отдельным контроллером ASMedia ASM1142.
