Тестовый стенд
Тестирование видеокарт Gigabyte GeForce GTX 960 G1 Gaming и Gigabyte GeForce GTX 960 WindForce 2X проходило в составе следующей конфигурации:
- Материнская плата: ASUS Maximus VII Hero (BIOS v 2201);
- Процессор: Intel Core i7-4770K 3800 МГц (100 х 38, 1.132 В) или 800 МГц во время замера шумности системы охлаждения;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: OCZ Vertex 4, 128 Гбайт;
- Блок питания: ETG Premium 1200 Ватт;
- Корпус: Cooler Master HAF 922.
Программное обеспечение
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: Nvidia ForceWare WHQL 347.52;
- Вспомогательные утилиты:
- GPU-z v. 0.8.2;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.1.0;
- MSI Kombustor 2.5.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.1.0.
реклама
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Баги, недочеты, но какие именно? Я решил построить данный материал таким образом, чтобы постепенно выйти к самому интересному разделу и показать, что не только конечные пользователи, но и авторы обзоров Overclockers.ru не застрахованы от графических решений, которые не функционируют как надо. О чем же идет речь?
Первым делом после получения партии видеокарт они проходят нагрузочный тест, создаваемый несколькими прогонами Heaven BenchMark v4.0, чтобы убедиться в том, что конкретный экземпляр работает нормально: частоты не сбрасываются, драйвер не вылетает, ничего не перегревается и так далее. Но в этот раз полученные образцы тест не прошли.
Тест Gigabyte GeForce GTX 960 WindForce 2X
Данная модель поставляется с заводским разгоном: базовый разгон до 1216 МГц по ядру против 1127 МГц у эталонной версии GeForce GTX 960, в режиме Boost – 1279 МГц (при напряжении 1.193 В) против 1178 МГц. Частота памяти осталась без изменений – 1753 МГц.
реклама

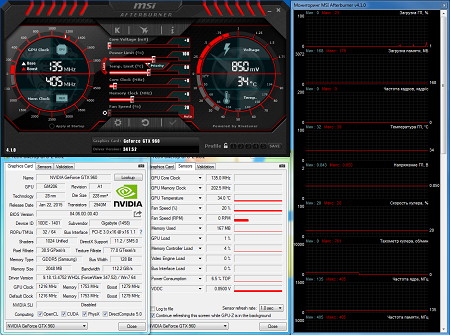

В режиме без нагрузки частоты понижались до 135/202 МГц, температура графического процессора составляет при такой работе 34°C, а шум, издаваемый системой охлаждения, можно назвать очень низким. По истечении минуты вентиляторы и вовсе выключаются.

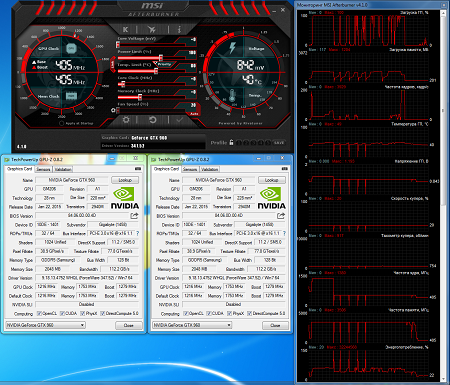

Под нагрузкой технология GPU Boost 2.0 предоставляет видеокарте возможность показать свой характер. Частота графического ядра составляет 1380 МГц, но такое счастье может длиться от нескольких секунд до минут, далее модель начинает сбоить: теряет сигнал, сбрасывает частоту и пытается восстановиться. Этот процесс может быть циклическим, как на скриншоте ниже.
Тест Gigabyte GeForce GTX 960 G1 Gaming
Эта видеокарта тоже поставляется с заводским разгоном, о чем сообщает надпись на коробке «OC». Так, базовая частота ядра была повышена с 1127 МГц до 1241 МГц (в режиме Boost – с 1178 МГц до 1304 МГц) при напряжении 1.212 В. В то же время частота видеопамяти штатная – 1753 МГц.

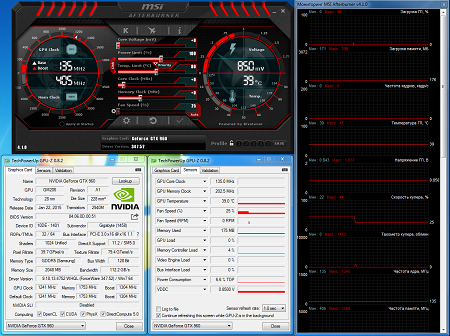

В данном случае в простое частоты сбрасывались до 135/202 МГц, а температура графического процессора устанавливалась на отметке в 34°C. Уровень шума, издаваемый вентиляторами, можно охарактеризовать как низкий до тех пор, пока они не отключаются.
В самом начале тестов все хорошо. В режиме нагрузки благодаря технологии GPU Boost 2.0 частота видеоядра повышалась вплоть до отметки 1405 МГц. Но потом симптомы повторяются…
Реанимация и реабилитация
Экземпляры двух моделей видеокарт производства Gigabyte, попавшие ко мне из магазина, вели себя абсолютно одинаково.

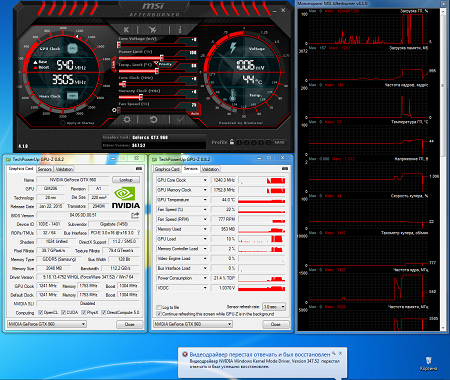

Потеря сигнала, при удачной попытке восстановления частоты возвращались к зашитым значениям, при неудачной – тактовая частота ядра становилась 540 МГц, можно было словить и «видеодрайвер перестал отвечать». Мало приятного увидеть такое, особенно если вы купили ее и дома обнаружили такие вот симптомы. В профильной ветке на форуме Overclockers.ru уже есть владельцы таких моделей, причем одна часть не может не нарадоваться покупкой, а другая – жалуется на черные экраны (ЧЭ) и сброс частот. Есть аналогичные проблемы и у наших иностранных коллег. Для полного раскрытия темы все выявленные баги приведены в видеороликах ниже.
В этом ролике все самое интересное начинается с 1:21.
реклама
Здесь видеокарта потеряла сигнал и после неудачного восстановления как ни в чем не бывало начала функционировать при частоте 540 МГц.
Эпопея продолжается, тест не прекращаем.
Конечно, такие «радости» жизни не пожелаешь получить при покупке, поэтому было решено изучить эти экземпляры и постараться выяснить о них больше информации, чем обычно, а также попытаться «вылечить» их.
Первым делом были изучены печатные платы на выявление номеров самой PCB, партий видеокарт и их прохождения контрольных точек. С последним пунктом оказалось все просто – разработчики Gigabyte не наносят стикер на платы с отметками как, к примеру, EVGA, а ревизия у обеих моделей одна и та же – GV-N960G1 GAMING-2GD. Есть наклейка лишь с серийным номером (Serial Number), который у каждой видеокарты уникальный, но его расшифровку в сети найти не удалось, либо Gigabyte не выкладывают ее в широкий доступ, что более логично.
Остается штрих-код: 4719331-352299. Первые три цифры (471) – производство, Тайвань, 9331 – производитель, вероятнее всего Gigabyte или партнер, 35229 – графические карты, 9 – контрольная цифра. Они совпадают у видеокарт, поэтому по внешним признакам нам ничего не удалось выяснить: ни поставку, ни номер партии. А ревизии печатных плат одинаковые. Поэтому рассмотрим эталонные версии BIOS и возьмем другие с сайта производителя.
Для начала были увеличены значения Power Limit, но чуда не случилось, и на время полноценной работоспособности это не повлияло. Далее последовала «игра» с напряжением: то повышение, то понижение, но результат был отрицательный. Что касается частот ядра и памяти… На значение clock memory ускоритель не реагировал, а вот с уменьшением clock GPU росла надежда и на полноценную функциональность, однако после пяти-шести минут черный экран все же был словлен.
Запасной вариант. На модели Gigabyte GeForce GTX 960 WindForce 2X стоит версия BIOS 84.06.0D.00.4D, а на Gigabyte GeForce GTX 960 G1 Gaming – 84.06.0D.00.51. Идем на сайт разработчика и видим, что для G1 Gaming такого микропрограммного обеспечения нет, а первая стабильная версия носит индекс «76». Доступны и более новые BIOS, но с пометкой «Beta». Поочередно прошиваем все доступные версии, чтобы найти самую стабильную. После всех манипуляций останавливаюсь на «F5» и видеокарта работает стабильно, но до первой перезагрузки, далее все повторяется. А перепрошивать каждый раз после включении ПК как-то не хочется, не подходит. Итак, наш образец Gigabyte GeForce GTX 960 G1 Gaming полноценно не заработал.
На видеокарте Gigabyte GeForce GTX 960 WindForce 2X все с точностью до наоборот: стоит последняя beta-версия BIOS, поэтому прошиваю рекомендуемую «F2». Тем не менее, все осталось по-прежнему.
Кстати, стоит отметить, что перегрев подсистемы питания был исключен, поскольку словить любой баг можно было и на первых секундах тестов. Это, во-первых, а во-вторых, по показаниям термометра Fluke 59 MAX, температура в таких ситуациях разнилась в пределах 60-80°C. Что ж, из двух графических ускорителей удалось реанимировать ноль. Печально. Будем сдавать их обратно поставщику.
Уровень звукового давления
По крайней мере, можно провести еще пару тестов – замерить уровень шума систем охлаждения обеих видеокарт.

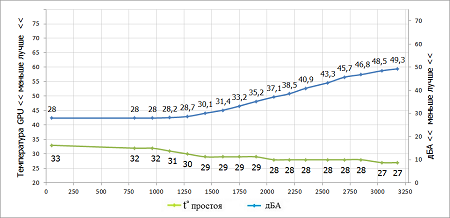

График зависимости температуры и шума от оборотов вентиляторов системы охлаждения WindForce 2X.

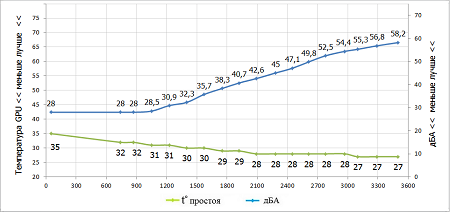

И WindForce 3Х:
Пожалуй, на этом все.
Заключение
Начнем с приятного: видеокарта Gigabyte GeForce GTX 960 WindForce 2X оставила очень неплохое впечатление. Во-первых, она обладает куда более скромными габаритами и поместится почти в любой корпус. Во-вторых, здешняя система охлаждения хоть и оснащена всего двумя вентиляторами, но большего размера: 87 мм против 77. Они ничуть не хуже справятся с обдувом настолько же скромного радиатора (и это, пожалуй, главный недостаток конструкции). В-третьих, печатная плата досталась Gigabyte GeForce GTX 960 WindForce 2X от старшей модели в линейке со всеми ее достоинствами, поэтому можно рассчитывать на хороший разгон.
С Gigabyte GeForce GTX 960 G1 Gaming ситуация сложнее. Вы уже наверняка читали заключение в предыдущем обзоре моего коллеги, и я с ним полностью согласен. Разве что в моем случае вентиляторы не зависали, лишь мониторинг иногда показывал скорость вращения 100% при выключенных вертушках. Да еще подсветка не работала. Итого все три экземпляра данной видеокарты, побывавшие у нас в лаборатории, страдали от тех или иных проблем. И впрямь, какая-то бета-, а не финальная версия продукта.
Впрочем, от брака никто не застрахован, и для Gigabyte это очевидно исключение из правил, поскольку подавляющее большинство графических ускорителей данного производителя показывают себя наилучшим образом. Вызывает вопросы другое. Как минимум оба образца Gigabyte GeForce GTX 960 G1 Gaming, которые тестировал мой коллега Дмитрий Владимирович, объездили немало других изданий (соответствующие обзоры вы легко найдете в Сети). И везде получили сугубо положительные отзывы, а упоминания каких-либо проблем мне при этом нигде не встречалось. В голову тут приходят только два варианта: либо мы имеем дело с удивительной некомпетентностью, либо с некоторым лукавством по отношению к читателю. И даже не знаю, что из этого хуже.
Что ж, вывод простой: читайте наши обзоры, мы описываем продукты как есть .
Выражаем благодарность:
- Компании Регард за предоставленные на тестирование видеокарты Gigabyte GeForce GTX 960 G1 Gaming и Gigabyte GeForce GTX 960 WindForce 2X.
