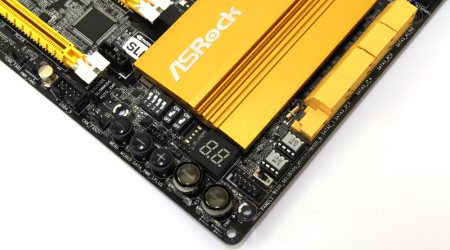

В правом нижнем углу размещен целый блок управления материнской платой. Он состоит из нескольких кнопок, DIP-переключателей и сдвоенного семисегментного блока – индикатора POST-кодов загрузки и инициализации.

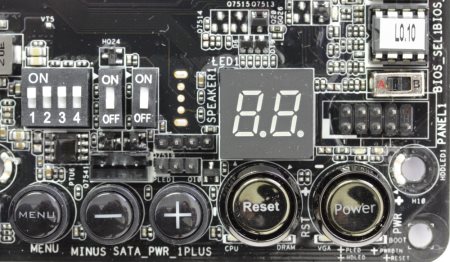

По правому краю расположены две микросхемы BIOS и переключатель под ними. Рядом с каждой находится светодиод, который показывает, какая микросхема сейчас активна. Под переключателем BIOS находится разъем для подключения кнопок и индикаторов корпуса.
Внизу разместились кнопки Power и Reset. Под ними расположено еще четыре светодиода, которые отображают инициализацию процессора, памяти, видеоадаптера и устройства загрузки. Рядом находится кнопка для входа в меню, она так и называется, и вместе с ней еще две («+» и «-») для навигации по нему.
Выше распаян разъем HDD Saver для обеспечения поддержки одноименной технологии.
реклама
Еще здесь расположены три DIP-переключателя. Первый включает/выключает слоты PCI-e x16, второй активирует режим LN2, третий – Slow Mode. Соответственно есть полный инструментарий для экстремального разгона.

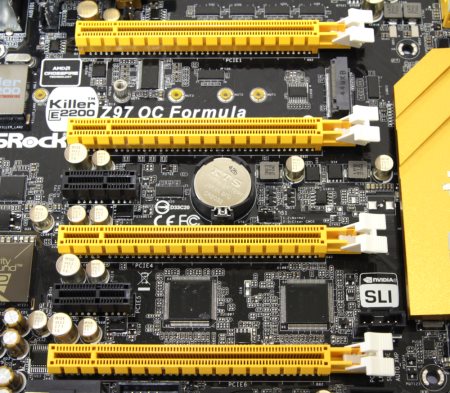

На плате расположено четыре слота расширения PCI-e x16 и два PCI-e x1.
Первые выделены желтым цветом, а последние – черным. Может показаться, что все слоты PCI-e x16 одинаковы и получают равное количество линий. На самом деле это не так.
Верхние три действительно делят шестнадцать линий PCI-e Gen3, выделяемых процессором. А нижний получает их от чипсета. Соответственно они уже второго поколения и делятся со слотами PCI-e x1. На мой взгляд, нижний слот можно было выделить другим цветом.

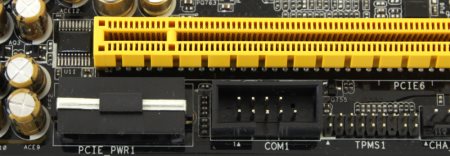

Под ним расположены разъемы COM-порта и для установки TPM модуля, а также коннектор Molex для обеспечения дополнительного питания шины PCI-e.
реклама

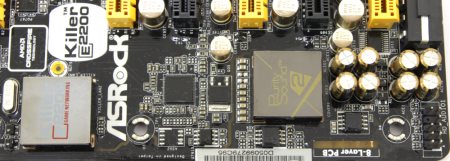

По правому краю разместился звуковой кодек, который закрыт декоративной металлической крышкой с надписью Purity Sound 2 и опоясан небольшим количеством электролитических звуковых конденсаторов.
Несмотря на такое громкое название, да еще с индексом «2», здесь скрывается старый знакомый чип Realtek ALC1150.
Здесь же в уголке можно заметить маленькое полупрозрачное окошко с индикатором количества слоев металлизации и воочию убедиться, что их восемь.
Единственный гигабитный сетевой контроллер представлен микросхемой Qualcomm Atheros E2205 Killer, который также закрыт декоративной металлической крышкой.

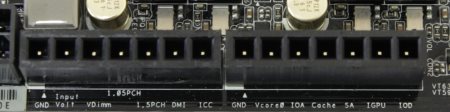

А сверху по правому краю находятся два специальных разъема для замера напряжений на компонентах.

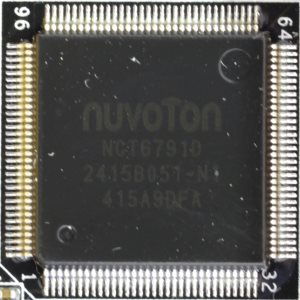

Между двумя нижними слотами PCI-e x16 распаяно сразу два контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.

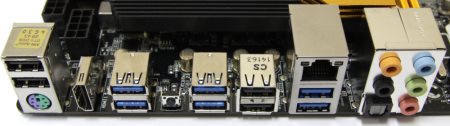

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Четыре разъема USB 2.0;
- Шесть разъемов USB 3.0;
- Один видеовыход HDMI;
- Один гигабитный сетевой разъем RJ-45;
- Кнопка сброса настроек ClrCMOS;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
Технические характеристики ASRock Z97 OC Formula
Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3100 (разгон) / 3300 (разгон) МГц |
Слоты расширения | 3 - PCIe 3.0 x16 (x8+x4+4) 1 – PCIe 2.0 x16 (x4) 2 – PCIe 2.0 x4 |
Поддержка Multi-GPU | SLI, CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – ASMedia ASM1061; RAID 0, 1; 1x PCI-e M2 порт – Intel Z97; 1х SATA Express – Intel Z97. |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Qualcomm Atheros E2205 Killer |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+6x USB 2.0 (Intel Z97) |
USB 3.0 | 2+2x USB 3.0 (Intel Z97) 4x USB 3.0 (ASMedia ASM1074) |
IEEE-1394 | нет |
Системный мониторинг | 2х Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 2x 8pin ATX 12V |
Разъемы и кнопки задней панели | 4x USB 2.0/1.1 6х USB 3.0 1x RJ45 1x HDMI 5x 3.5 мм Jack 1х Optical S/PDIF Out 1x ClrCMOS |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
Меню настроек BIOS на всех материнских платах компании ASRock «девятой» серии приблизительно схоже. Отличия незначительны, в основном они касаются цветового оформления, соответствующего тому или иному модельному ряду.
реклама
Так, в серии OC Formula оно изобилует желтыми цветами. BIOS платы можно изучить, посмотрев прилагаемый видеоролик.
Как уже неоднократно отмечалось, меню настроек очень удобное и хорошо оформлено.
Что касается установок, то все они применяются корректно. Это же относится и к поведению системы при переразгоне. При последующей перезагрузке просто загружаются штатные значения. В меню предусмотрена возможность загрузки большого количества профилей разгона, как для воздушного охлаждения, так и для экстремального.
Тестовый стенд
Тестирование материнской платы ASRock Z97 OC Formula проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-4790K (4000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: ASRock Z97 OC Formula, версия BIOS 1.10;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: ASUS Strix GeForce GTX 970 (1114 / 1253 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Вт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Очевидцы рассказывают, что данная материнская плата идеально подходит именно для экстремального охлаждения и создания соответствующего стенда для разгона видеокарт, но не больше двух.
В меню настроек BIOS действительно есть множество различных профилей для разгона, но лично для моего процессора они оказались очень оптимистичными. С другой стороны, местами напряжение завышено. Поэтому приходилось загружать профиль, после чего вручную снижать коэффициент и напряжение на ядре. В итоге в самый неподходящий момент у меня отвалился канал памяти.
После этого система была пересобрана, и тестирование проводилось с более скромным результатом, зато стабильно и без сбоев.
Сам процесс разгона осуществляется легко, понятно и предсказуемо. Исходя из этого, модель ASRock полностью оправдывает свое название.
