Обзор и тестирование материнской платы ASRock Z97 OC Formula (страница 2)
реклама

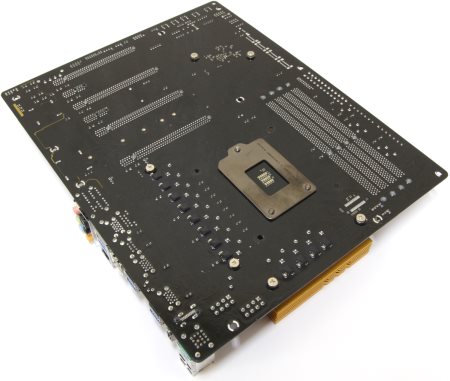

С обратной стороны можно увидеть толстый слой лака, который закрывает поверхность печатной платы и обеспечивает дополнительную защиту от внешних воздействий.
Поэтому такая картина совсем не удивляет.

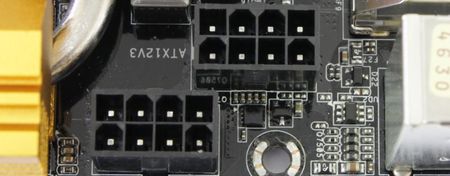

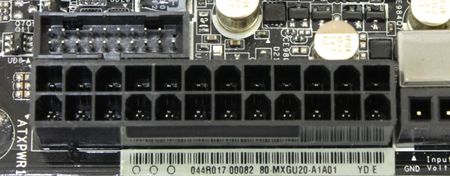

Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8+8.
реклама
Подобное сочетание встречается не часто и похоже, что в данном случае намечается серьезная заявка на лидерство. Теоретически подобное сочетание должно обеспечить хороший разгонный потенциал, но не стоит забывать о качественном блоке питания как минимум на 600 Вт.

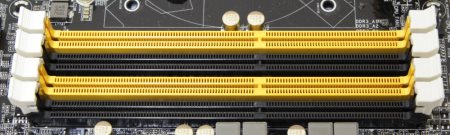

Для поддержки памяти типа DDR3 предусмотрено четыре слота желтого и черного цветов. В данном случае защелки размещены с обеих сторон.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / (1866 / 2133 / 2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 (разгон)) МГц со штатным напряжением 1.5 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт. Поддерживается технология XMP 1.3.

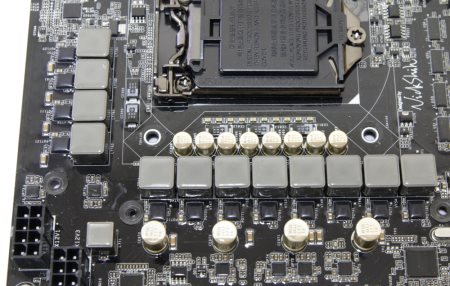

Питание процессора выполнено по двенадцатифазной схеме. Об этом открыто заявляет и сам производитель, однако на практике они получены путем удвоения.
реклама
Микросхемы удвоителей находятся спереди и также залиты толстым слоем лака. Это Intersil ISL6611.

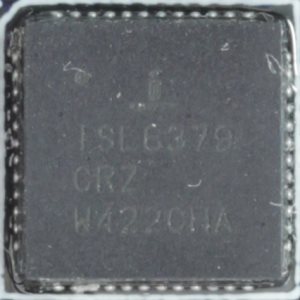

В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL6379.
На каждую из двенадцати фаз приходится по два транзистора типа Ultra Dual-N (UDM), часть из которых распаяна с обратной стороны.
Твердотельные конденсаторы упакованы в позолоченные корпуса. Здесь используются супер ферритовые катушки индуктивности.

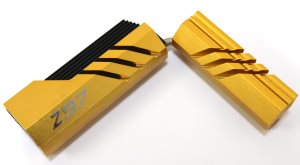

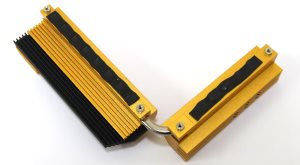

Для отвода тепла от транзисторов предусмотрена система охлаждения, состоящая из двух радиаторов, соединенных тепловой трубкой.
В данном случае она приклеена в специально предусмотренных канавках, проходящих через каждый радиатор. Они оба изготовлены из алюминиевого сплава и окрашены золотистой краской. На боковом сверху приклеена декоративная надпись с обозначением чипсета Z97.
Форма радиаторов достаточно сложная, но ребер не так уж и много, однако поверхность теплообмена все-таки приличная. Крепится каждый из них при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса применяется терморезинка черного цвета толщиной около 1 мм.

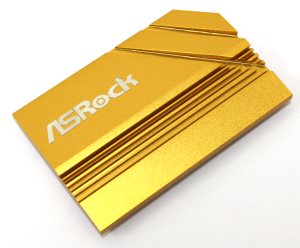

Еще одна система охлаждения находится на чипсете.

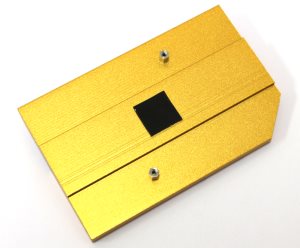

Этот радиатор также изготовлен из алюминиевого сплава и окрашен в золотистый цвет. Крепление осуществляется при помощи подпружиненных винтов с обратной стороны, а в качестве термоинтерфейса снова можно увидеть терморезинку толщиной около 1 мм.
реклама

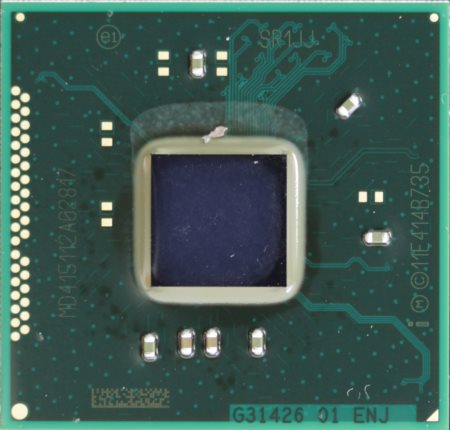

Под радиатором расположился набор логики Intel Z97.
Как можно видеть, он также частично залит лаком.
Для поддержки накопителей предусмотрено восемь портов SATA 6 Гбит/с. Шесть из них реализованы при помощи чипсета, а еще два представлены отдельным контроллером ASMedia ASM1061.

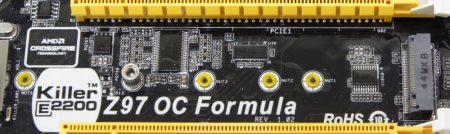

Кроме этого, на плате можно обнаружить разъем M.2 (для поддержки накопителей соответствующего стандарта). Ему соответствует скорость передачи данных, равная 10 Гбит/с. Он находится между первым и вторым слотом PCI-e x16.
Поддерживаются накопители разной длины, а для крепления предусмотрена специальная втулка и винт в комплекте.
Еще чипсет поддерживает до шести портов USB 3.0 и восемь USB 2.0.
Здесь его функциональные возможности снова были расширены при помощи дополнительного контроллера. Для этого на плате распаяна микросхема ASMedia ASM1074.

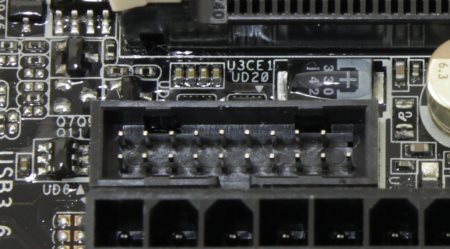

Таким образом на задней панели получилось шесть портов USB 3.0. Еще одна колодка этого стандарта для подключения двух устройств находится непосредственно на самой материнской плате рядом с коннектором питания ATX.
