Система охлаждения

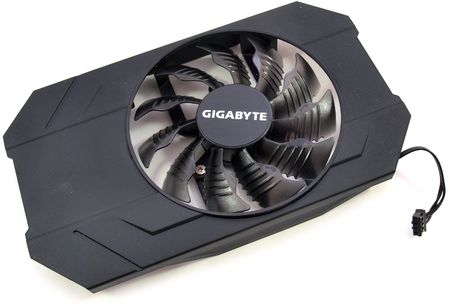

Система охлаждения Gigabyte GeForce GTX 960 Mini не занимает много места и легко демонтируется. Для этого необходимо открутить четыре подпружиненных винтика в области графического процессора.
После снятия кулера взгляд привлекает охлаждение подсистемы питания, реализованное в виде крохотного алюминиевого радиатора с невысоким оребрением. Чуда ждать от такого малыша не приходится, поэтому возникает вопрос: какая температура мосфетов в этой части достигается в нагрузке?
реклама

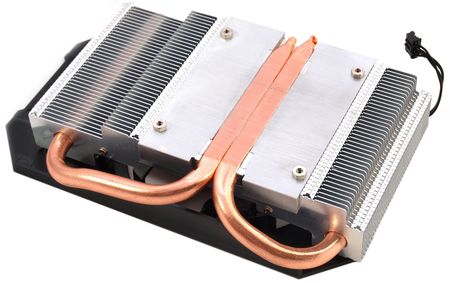

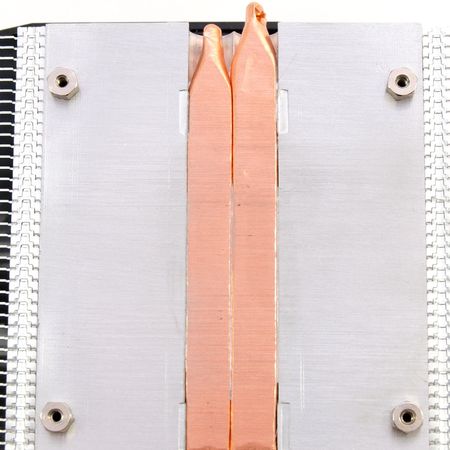

Инженеры применили технологию прямого контакта: две тепловые трубки диаметром 8 мм каждая идеально подошли, чтобы накрыть графический процессор GM206 полностью.
Вот только основание обработано фрезой и чувствуются мелкие ложбинки.

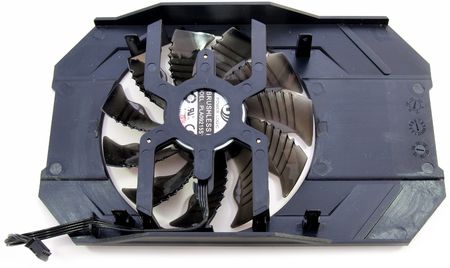

Пластмассовый кожух крепится непосредственно к радиатору четырьмя язычками и винтиками.
Его конструкция проста и незамысловата. Более здесь рассказывать не о чем.
реклама

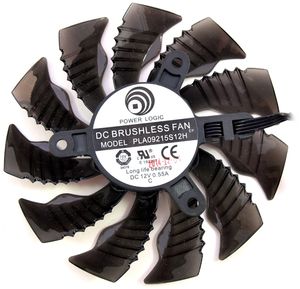

За активное охлаждение отвечает один вентилятор с диаметром лопастей 88 мм, который представлен фирмой Power Logic. Вызывает интерес новая форма лопастей устройства, согласно которой оно стало тише и производительнее. Маркировка модели – PLA09215S12H, характеристики – 12 В и 0.55 А.
Она построена на подшипнике скольжения, что обещает низкий уровень шума в процессе работы. Традиционным недостатком считается меньший, в сравнении с другими типами подшипников, срок службы. Однако надпись «Long life bearing» указывает на то, что производитель учел этот момент и позаботился об более длительном периоде эксплуатации.

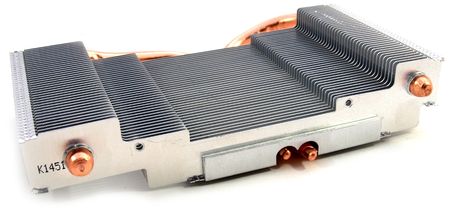

Если снять с рассматриваемого кулера все навесы, то остается один радиатор простой формы.

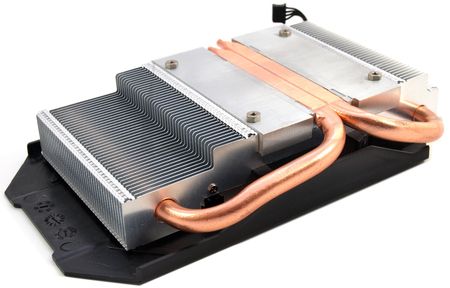

Две тепловые трубки переносят тепло от графического процессора к краям пластин, те в свою очередь отличились пайкой для лучшей теплопроводности.

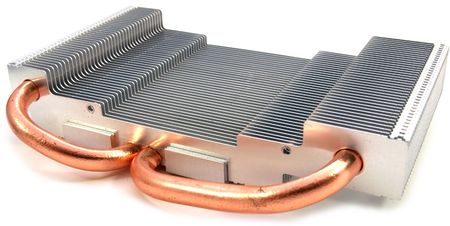

Толщина радиатора невелика, но в условиях жестко ограниченного пространства разработчикам выбирать не приходится.

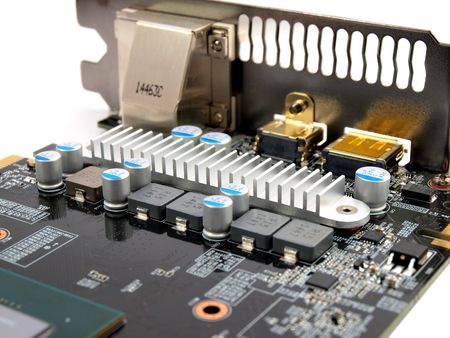

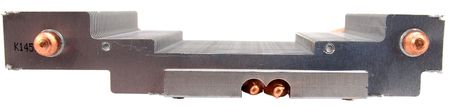

На отдельной фотографии запечатлен низкопрофильный радиатор, отвечающий за охлаждение полевых транзисторов подсистемы питания. Как уже упоминалось, чуда ждать не стоит: даже конденсаторы выше его. Контакт осуществляется через светло-серую термопрокладку.
Печатная плата
Gigabyte GeForce GTX 960 Mini базируется на оригинальной печатной плате длиной 170 мм со стандартным принципом компоновки элементов. Применяемая элементная база соответствует концепции Ultra Durable VGA: она набрана исключительно из качественных комплектующих – японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.

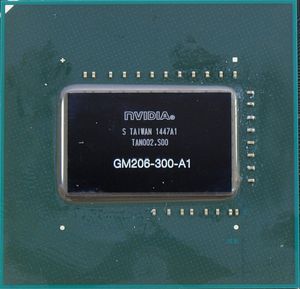

Графический процессор Nvidia GM206-300-A1 произведен по 28 нм техпроцессу в середине ноября 2014 года.
реклама

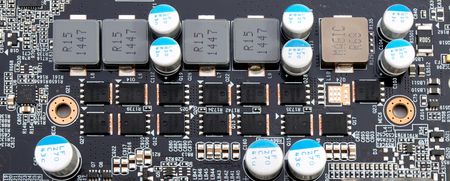

Подсистема питания реализована по схеме 4+1: четыре фазы отводятся для GPU, две – для памяти. Такой реализации остались верны многие производители. Конечно, встречаются исключения, но не в данном случае.
За управление отвечает классический ШИМ-контроллер NCP81174.

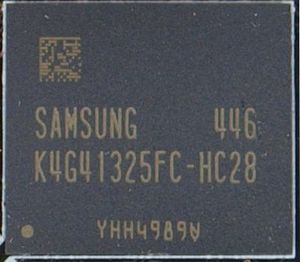

Восемь микросхем памяти объемом 512 Мбайт каждая произведены Samsung. Их маркировка K4G41325FC-HC28.
Вместе они составляют общий объем 2048 Мбайт, шина обмена данных равна 128 бит.
