Обзор и тест материнской платы ASUS Maximus VII Gene rev 1.2 (страница 2)

Тестовый стенд

Тестирование материнской платы ASUS Maximus VII Gene rev 1.2 проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7-4790K (4000 МГц);
• Кулер: Noctua NH-D15;
• Термоинтерфейс: Gelid GC-Extreme;
• Материнская плата: ASUS Maximus VII Gene, версия BIOS 2012;
• Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
• Видеокарта: ASUS Strix GeForce GTX 970 OC (1114 / 1253 / 7012 МГц (ядро/boost/память));
• Накопитель SSD: Samsung 840 Pro 512 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: Enermax Revolution, 850 Ватт;
• Корпус: AeroCool DS Cube Black.

Испытание платы и разгон

Как это обычно бывает, я решил собрать небольшой компьютер для работы и развлечений. А герой обзора благодаря своему форм-фактору предназначен в основном для установки в компактные системные блоки. Проверим, так ли это.

Здесь потребуется небольшое отступление, посвященное корпусу. Несмотря на то, что AeroCool DS Cube позиционируется для материнских плат формата mATX, он не такой уж и компактный из-за того, что плата в нем размещается горизонтально. Кроме того, корпус позволяет установить СВО вместе с двухсекционным радиатором. На это и был расчет, но из-за отсутствия «водянки» пришлось обойтись тем, что было под руками – Noctua NH-D15. Вот тут я и промахнулся, не получив в итоге желаемого.

Начнем с того, что мне пришлось поставить видеокарту во второй слот PCI-e x16. При этом на боковой крышке корпуса никаких вентиляционных отверстий не предусмотрено, а сталь действительно толстая и качественная. Это приводит к тому, что внутри все начинает сильно нагреваться даже с двумя комплектными вентиляторами. С другой стороны, получились настоящие суровые испытания для рассматриваемой платы.

Понятно, что в штатном режиме все работает замечательно. Нужно проверить, как будет осуществляться разгон. Здесь, несмотря на все эксперименты с платой, никаких отличий между ней и Maximus VII Formula не выявилось. Единственным нюансом стало температурное ограничение, которое накладывал корпус. Поэтому удалось добиться лишь относительно скромных результатов.

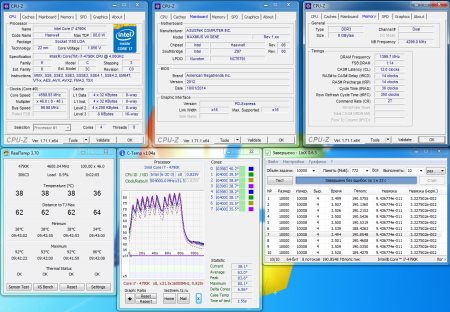

Да, всего 4600 МГц, зато на «воздухе» и без троттлинга. Как можно видеть, память спокойно работает на своем XMP профиле, покоряя 2933 МГц без проблем и каких-либо дополнительных манипуляций.

Сам разгон здесь происходит очень просто и предсказуемо. Не менее корректно материнская плата ведет себя и при переразгоне. Сначала она не загружается, но после принудительного отключения стартует со штатными значениями частот и выдает предупреждение, что разгон не удался, предлагая войти в BIOS и внести изменения.

Производительность и тепловой режим

Тестирование ASUS Maximus VII Gene проводилось в корпусе AeroCool DS Cube Black, с закрытой боковой стенкой, при комнатной температуре 25°C в следующих режимах:

• ASUS Maximus VII Gene, Intel Core i7-4790K (4000 МГц), память 1600 МГц, тайминги 11-11-11-28-1Т, ASUS Strix GeForce GTX 970 OC;
• ASUS Maximus VII Gene, Intel Core i7-4790K @ 4600 МГц (46 х 100), память 2800 МГц, тайминги 12-14-14-35-2Т, ASUS Strix GeForce GTX 970 OC.

Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.

Посмотрим теперь на температуру радиаторов.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1150. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.

В данном случае звук получился не совсем встроенным, а точнее – совсем не встроенным. По сути перед нами отдельная звуковая карта, только со специальным разъемом для подключения. Само по себе звучание очень хорошее, но ему постоянно не хватает объема, как и для всех аналогичных решений на звуковых кодеках Realtek.

Заключение

Материнскую плату ASUS Maximus VII Gene нельзя назвать бюджетным решением на чипсете Intel Z97. Но версия Impact стоит еще дороже, поэтому правило «Меньше – значит дешевле» здесь не работает. Все модели серии ROG по-своему уникальны и интересны. А герой обзора – это практически та же самая Hero или Formula, но только в формате mATX. Об этом свидетельствует полностью аналогичная система питания процессора. Соответственно в плане разгона она не должна уступать полноразмерным продуктам.

Понравилась реализация звукового кодека. Энтузиастам еще помнятся те времена, когда компания ASUS в поставке плат серии ROG предлагала специальную отдельную звуковую карту Supreme FX, пусть она и отнимала фактически один слот PCI-e. В данном случае плата расширения монтируется в специальный разъем и крепится винтами к печатной плате, а разъемы аудиовыходов попадают непосредственно на заднюю панель. При этом устройство практически не создает помех ни кулеру, ни видеокарте. Теоретически производителю ничего не мешает выпустить несколько моделей звуковых адаптеров для этого разъема, чтобы пользователи могли выбрать что-то отличное от Realtek ALC1150.

Немного огорчило отсутствие в комплекте беспроводного сетевого адаптера. Самое печальное, что разъем есть, а устройства нет. На мой взгляд, можно было предусмотреть какой-то механизм установки обычной mini PCI-e карты, которую достаточно было бы подключить только к антеннам, и такой набор без самого сетевого адаптера стоил бы не так уж дорого. А благодаря этому был бы и выбор устройств. Еще один недостаток напрямую вытекает из габаритов платы и расположения слотов. Если у вас уже есть суперкулер типа Noctua NH-D15, то определенно возникнут проблемы с установкой видеокарты в верхний слот PCI-e x16, особенно если у нее сзади есть металлическая пластина. Поэтому здесь как нельзя кстати придется СВО замкнутого типа.

И еще при тестировании мне довелось столкнуться с тем, что для хорошо разогнанной системы нужен просторный и вентилируемый корпус. А ранее при испытании материнских плат в огромном Corsair Graphite 600T каких-либо проблем с охлаждением просто не возникало. При разгоне же системы в корпусе AeroCool DS Cube все начинало прилично нагреваться, а для видеокарты AMD Radeon R7 270X пришлось открыть стенку, иначе она выдавала артефакты. Поэтому если вы покупаете компактное решение для разгона, нужно обязательно подумать об охлаждении.

Выражаем благодарность:

• Компании ASUS за предоставленную на тестирование материнскую плату ASUS Maximus VII Gene rev 1.2.
