Тестовый стенд, ПО и методика тестирования

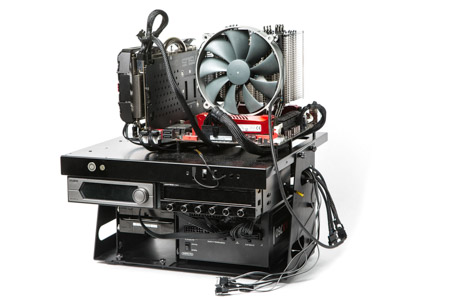

В данном обзоре тестирование будет проходить на двух стендах: на открытом стенде Lian Li PC-T60B и в корпусе SilverStone Fortress FT03B.
В первом случае соперниками станут три системы охлаждения, тестирование будет осуществляться совместно с одним вентилятором для каждого радиатора. В качестве тестового вентилятора используется модель 140 мм – Noctua NF-P14r redux-1500 PWM.

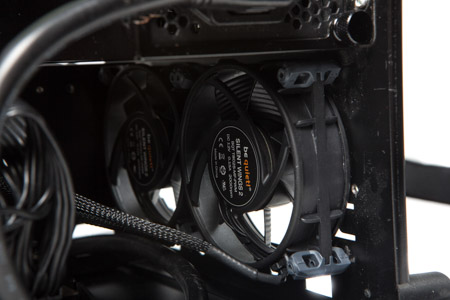

Тестирование в корпусе будет проходить без установки вентилятора на радиатор, поскольку основная цель – изучение производительности Thermalright HR-02 Macho Zero с применением вытяжки (Fan Duct). За продув корпуса будет отвечать пара 80 мм be quiet! BL028 Silent Wings 2 PWM, работающих на вдув, и один 120 мм be quiet! BL030 Silent Wings 2 PWM, работающий на выдув.
реклама
Конфигурация:
- Материнская плата: ASUS Rampage IV Gene, LGA 2011, X79, mATX, BIOS 4903;
- Процессор: Intel Core i7-4960X, 6/12 4.0 ГГц, 1.17 В; @4.3 ГГц 1.24-1.25 В;
- Система охлаждения процессора:
- Thermalright HR-02 Macho Zero;
- Thermalright SilverArrow IB-E;
- Ice Hammer IH-Thor;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Kingston KHX24C11T3K2/16X, 4 x 8 Гбайт, 2400 МГц, 11-13-14-32 t1;
- Видеокарта: ASUS GeForce GTX 780 DirectCU II 3 Гбайта;
- Накопитель SSD: OCZ Vertex 3, 60 Гбайт;
- Блок питания: Corsair AX760, 760 Ватт, 80Plus Platinum (терморегулируемый вентилятор);
- Реобас:
- Lamptron FC5 V3;
- Zalman ZM-MFC3 (управление PWM вентиляторами, мониторинг энергопотребления);
- Корпус:

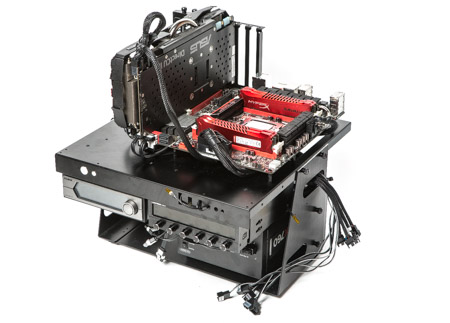

- Lian Li PC-T60B (модернизированный открытый стенд);
- SilverStone Fortress FT03B.
В составе тестового стенда используется блок питания Corsair AX760 мощностью 760 Ватт с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 450 Ватт. В процессе тестирования вентилятор Corsair AX760 оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 330 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
реклама
За мониторинг системы отвечали:
- RealTemp GT 3.70;
- CPU-Z v1.71.0;
- CPUID HWMonitor 1.25.
Для наглядности используемые программы объединены в таблицу.
Нагрев CPU | LinX 0.6.5 |
Мониторинг температуры CPU | RealTemp GT 3.70 |
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU | CPUID HWMonitor 1.25, CPU-Z v1.71.0 |
Исследование возможностей систем охлаждения проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 28. При превышении этих отметок тестирование не проводилось, поскольку при 30°C расхождение результатов составляло от 3 до 5 градусов. 90% времени температура держалась на отметке 28°C без каких-либо колебаний. Влажность воздуха в помещении на момент проведения тестов – ~55%.

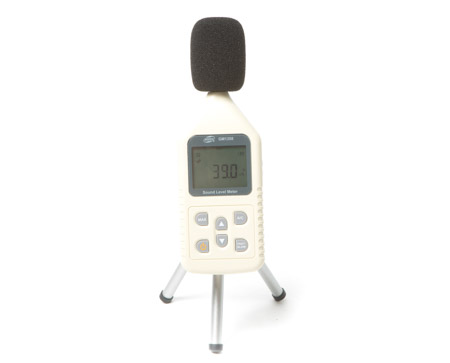

Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 35-36 дБ – режим абсолютно бесшумной работы.
- 39-40 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 42-44 дБ – режим нормального уровня шума, приемлемый для работы.
- 48-49 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 50 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления оборотами вентиляторов использовался контроллер Lamptron FC5 V3, регулировка уровня тока на канал от 0-12 В, ограничение мощности на канал 30 Вт. Для управления вентиляторами с функцией PWM и мониторинга энергопотребления был взят реобас Zalman ZM-MFC3.
Уровень потребляемого электричества
Для разминки приведу замеры энергопотребления системы от розетки до блока питания, которые снимались при помощи контроллера Zalman ZM-MFC3. Максимальные значения были получены при нагрузке процессора программой LinX 0.6.5.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования
Уровень шума
Для начала ознакомимся с результатами замеров шумовых характеристик, полученных на открытом стенде и в корпусе.
реклама
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Тестирование СО на открытом стенде с вентилятором
Двухсекционные радиаторы в теории могут спокойно охлаждать процессор в пассивном режиме, что будет проверено далее, а пока мы уравняем шансы всех систем охлаждения одним вентилятором.
Результаты тестирования Intel Core i7-4960X (4.0 ГГц, 1.17 В, Hyper Threading – on) на открытом стенде
Температура процессора в простое колебалась от 30 до 35 градусов. Можно отметить низкие температуры i7-4960X (в отличие от ЦП в исполнении LGA 115Х, у которых под крышкой «терможвачка»).
Меньше – лучше
Включите JavaScript, чтобы видеть графики
После данного теста фиксируется поразительный результат: новичок Thermalright Macho Zero выигрывает у обоих противников при минимальных оборотах вентилятора, и это при не совсем идеальном основании. Такая ситуация объясняется тем, что у двухсекционного радиатора при установке лишь одной вертушки свободная секция остается без должного отвода тепла. В результате на низких оборотах герой обзора вырывается вперед. Зато с повышением оборотов «двухсекционники» оказываются эффективнее.
Результаты тестирования Intel Core i7-4960X (@4.3 ГГц, 1.24 В, Hyper Threading – on) на открытом стенде
В таком режиме температура CPU в простое колеблется в диапазоне 33-40 градусов, что немногим выше, чем в режиме по умолчанию.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Абсолютно идентичную ситуацию мы наблюдаем и здесь. Односекционный радиатор в тихом режиме проявляет себя лучше оппонентов.

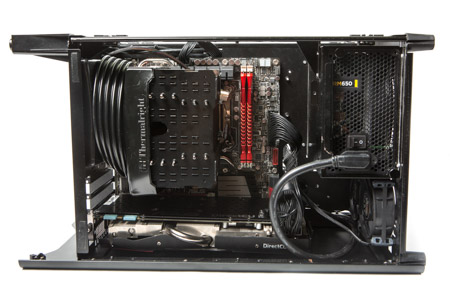

Тестирование СО в корпусе, без вентилятора
Когда дело дошло до корпуса, ни один из «двухсекционников» не смог пройти тестирование без вентилятора даже с корпусными вертушками, работающими в режиме High, поэтому Thermalright Macho Zero вместе с вытяжкой пройдет испытание в одиночку.
Режимы работы вентиляторов в корпусе SilverStone Fortress FT03B:
- Low: 120 мм – 1000 об/мин; 2 х 80 мм – 1100 об/мин;
- High: 120 мм – 1500 об/мин; 2 х 80 мм – 1900 об/мин.
Результаты тестирования Intel Core i7-4960X (4.0 ГГц, 1.17 В, Hyper Threading – on) в корпусе
Температура процессора в простое – 34-41 градус.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования Intel Core i7-4960X (@4.3 ГГц, 1.24 В, Hyper Threading – on) в корпусе
Температура разогнанного процессора в простое – 36-44 градуса.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Кулер Thermalright HR-02 Macho Zero вкупе с вытяжкой показывает очень хорошие результаты как в номинальном режиме работы i7-4960X, так и в разгоне. Он обеспечивает неплохой температурный режим процессора.
Заключение
С учетом того, что новинка Thermalright является обычной никелированной версией HR-02 Macho, результаты не вызывают удивления. Как и прежде, радиатор очень хорош.
С примененной вытяжкой Thermalright Macho Zero обеспечил достойные показатели при установке в корпусе и без проблем справился с горячим нравом Intel Core i7-4960X. Не менее достойно он вел себя и на открытом стенде, сумев посостязаться с двухсекционными «монстрами». Конечно, если установить на оппонентов два вентилятора (как и положено), они выйдут вперед, но в данном тесте я посчитал целесообразным обойтись одним. С другой стороны, рассмотренный кулер тоже можно использовать с двумя вертушками, хотя это уже другая история. Ну а в своем классе обновленный HR-02 Macho представляет очень хорошее решение. Осталось дождаться его в продаже.

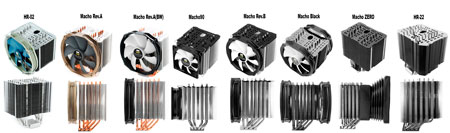

Лично меня разочаровало только горбатое основание (возможно, рассмотрению подобных «фишек» разных радиаторов стоит даже посвятить отдельную статью). Жаль, конечно, что не было для сравнения Thermalright HR-22, с ним бы картина была более полной. А пока мы получаем тот же самый HR-02 Macho, но чуть красивее (и, надеюсь, дешевле) и под другим именем.
Стоит отметить, что поскольку вытяжку Fan Duct компания Thermalright будет продавать отдельно, то любой HR-02 Macho сможет работать подобным образом.
Плюсы Thermalright HR-02 Macho Zero:
- Бесшумная работа;
- Отличная эффективность;
- Интересный внешний вид;
- Хорошее качество исполнения;
- Наличие вытяжки в комплекте;
- Простота установки;
- Богатый комплект поставки.
Минусы кулера:
- Горбатое основание;
- Только одна пара скоб в комплекте.
