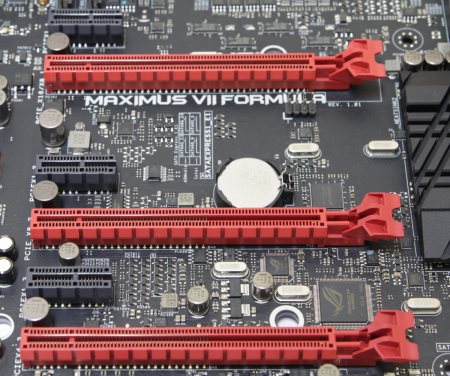

На плате распаяно шесть слотов расширения красного и черного цветов. Среди них три PCI-e x1 и три PCI-e x16, хотя нижние два аппаратно ограничены до x8. Из мультиграфических технологий поддерживается как SLI, так и CrossFire. Возможные варианты выделения линий: x8+x8 или x8+x4+x4.
Слоты расположены таким образом, что можно установить два видеоадаптера с трехслотовой системой охлаждения, а сверху еще встанет звуковая аудиокарта или какой-либо контроллер.
Обратите внимание на то, что разъемы PCI-e x1 не оборудованы сзади ограничителем. Это значит, что в них можно устанавливать длинные карты, но работать они будут все равно на скорости x1.
Между двумя нижними слотами PCI-e x16 находится специальный контроллер с логотипом ROG, который частично реализует используемые технические решения.
реклама

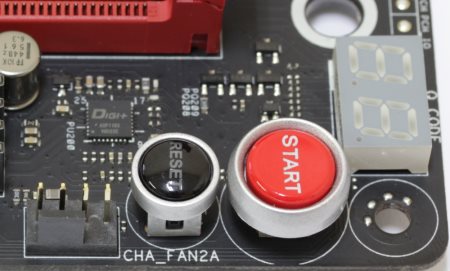

В правом верхнем углу можно увидеть две кнопки (Power, Reset) и сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации.

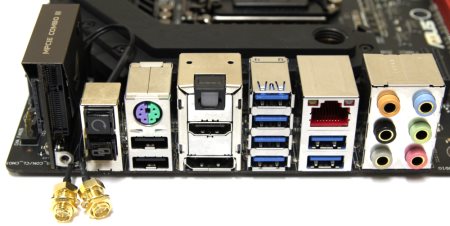

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Шесть разъемов USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход Display Port;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Кнопка ClrCMOS;
- Переключатель ROG Connect;
- Два вывода для антенн беспроводного модуля.
Технические характеристики
Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, i7 четвертого и пятого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z97 |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3100 (разгон) / 3300 (разгон) МГц |
Слоты расширения | 2 - PCIe 3.0 x16 (x8+x8) 1 - PCIe 2.0 x16 (x4) 3 – PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – ASMedia ASM1061; RAID 0, 1; 2x SATA 6.0 Гбит/с порта – ASMedia ASM106SE; RAID 0, 1; 1x SATA Express - Intel Z97; 1x SATA Express - ASMedia ASM106SE; 1x PCI-e M2 порт – mPCIe Combo III |
Поддержка mSATA/M.2/mini PCI-e | Нет/Да/Да; |
Сеть | 1х Intel I218V 1х AzureWave AW-CE123H |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+4x USB 2.0 (Intel Z97) |
USB 3.0 | 4+2x USB 3.0 (Intel Z97) 2x USB 3.0 (ASMedia ASM1042) |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8+4pin ATX 12V |
Разъемы и кнопки задней панели | 2x USB 2.0/1.1 6х USB 3.0 1x RJ45 1x HDMI 1x Display Port 6x 3,5 мм Jack 1х Optical S/PDIF Out 1x ClrCMOS 1x ROG Connect |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
Возможности BIOS
реклама
Мы уже неоднократно могли видеть обновленную графическую оболочку BIOS последнего поколения материнских плат производства компании ASUS. В том числе и моделей серии ROG. Пробежимся по меню еще раз.
В меню настроек есть множество интересных пунктов и целых разделов, посвященных разгону. В том числе много предустановок для автоматического разгона, которые могут быть полезны не только новичкам, но и профессионалам, чтобы понять, какие параметры нужно менять для получения необходимого результата. Это тем более удобно, поскольку при сохранении настроек и выходе из меню BIOS отображается вся таблица внесенных изменений.
Тестовый стенд
Тестирование материнской платы ASUS Maximus VII Formula проводилось в составе следующей конфигурации:
- Материнская плата: ASUS Maximus VII Formula, версия BIOS 2012;
- Процессор: Intel Core i7-4790K (4000 МГц);
- Процессор: Intel Pentium G3258 (3200 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: ASUS Strix GeForce GTX 970 OC (1114 / 1253 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 Pro 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Спешу разочаровать многих, разгон на рассматриваемой материнской плате прост и скучен. Если вы заранее знаете возможности своего «железа», то без особого труда достигнете тех пределов, которые оно способно покорить. В данном случае ASUS Maximus VII Formula не является сдерживающим фактором, а все установки осуществляются корректно и понятно.

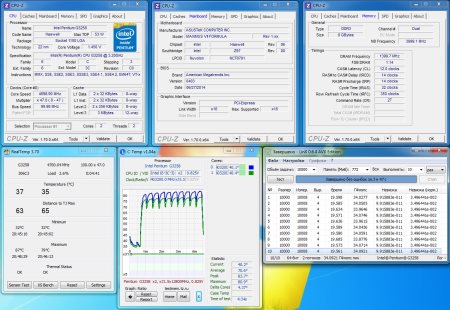

Начал я с процессора Pentium G3258 и без проблем разогнал его до 4700 МГц.

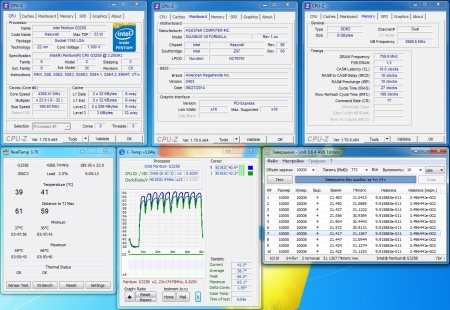

Дальше попробовал разогнать его по шине BCLK. Без всяких ухищрений он заработал на 190 МГц.

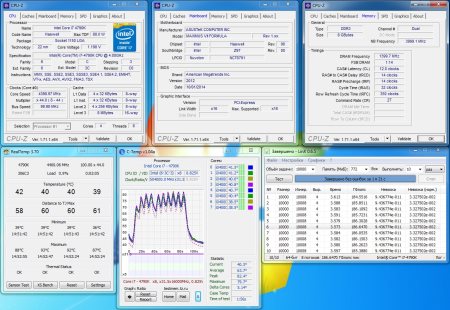

Дальше уже взялся за Core i7-4790K. Ни на одной системной плате «на воздухе» он никак не мог покорить 4800 МГц. Здесь это удалось сделать играючи, но, естественно, все уперлось в возможности системы охлаждения.
Совершенно очевидно, что данная плата позволяет достичь поставленной цели без особых проблем. Она просто создана для того, чтобы выйти за рамки воздушного охлаждения, поскольку именно оно будет постоянно сдерживать потенциал разгонных возможностей.
реклама
А ведь 4400 МГц – штатная частота режима Boost процессора Intel Core i7-4790K.
