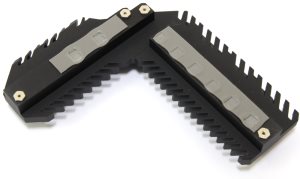

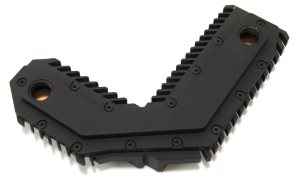

Спереди находится гибридная система охлаждения. Она должна отводить тепло от транзисторных сборок.

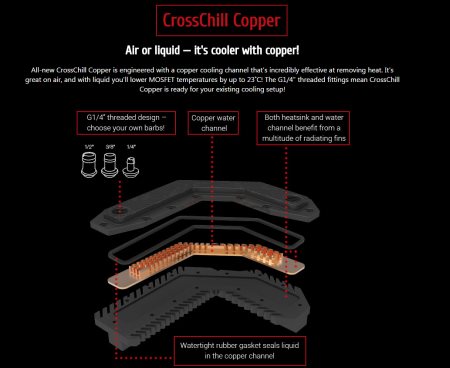

Корпус этого устройства охлаждения изготовлен из алюминиевого сплава и окрашен в черный цвет. Внутри же, даже через отверстия виднеется медный сердечник. Я специально не стал его разбирать потому, что картинка с устройством есть даже на сайте.
Крепление осуществляется с обратной стороны при помощи четырех винтов жестко. В качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм. Отверстия водоблока сверху закрыты двумя резиновыми заглушками.
реклама

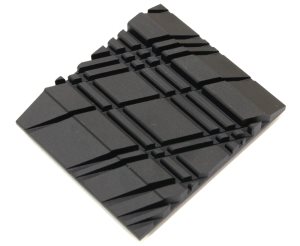

Еще один радиатор находится на чипсете. Он изготовлен из алюминиевого сплава и окрашен в черный цвет.
Оребрение его нельзя назвать очень развитым, но этого возможно вполне достаточно. По правде сказать, уже давно мне не попадались радиаторы южных мостов с игольчатой формой ребер, это было как раз во времена первой Maximus Formula, когда еще были чипа Intel ICH9R. Там кстати радиаторы южного и северного моста соединялись тепловой трубкой. Здесь же ничего подобного нет.

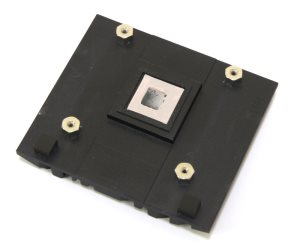

Крепление осуществляется при помощи четырех подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется розовая терможвачка. Для защиты от перекосов предусмотрена специальная рамка из мягкого пористого материала. Кроме этого, по краям есть еще два резиновых кубика.

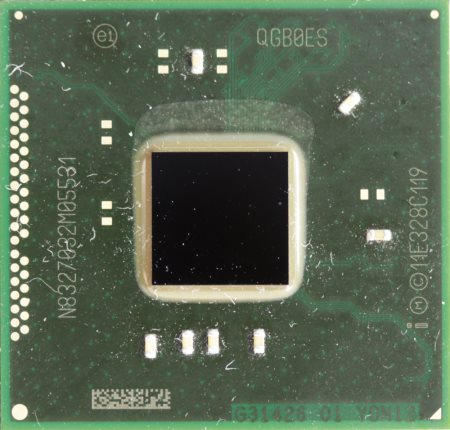

Под радиатором находится чипсет Intel Z97.

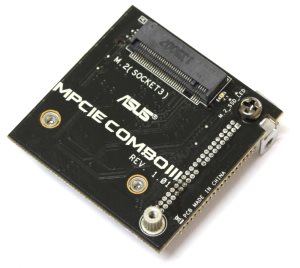

Мы уже отмечали его сходство с Intel Z87, да и функционал в целом очень похож. Основное отличие заключается в поддержке нового стандарта накопителей с разъемом M.2. Однако, на плате такого разъема нет. Но, он есть на дочерней плате, которая называется mPCIe Combo III, поставляющейся в комплекте.
реклама

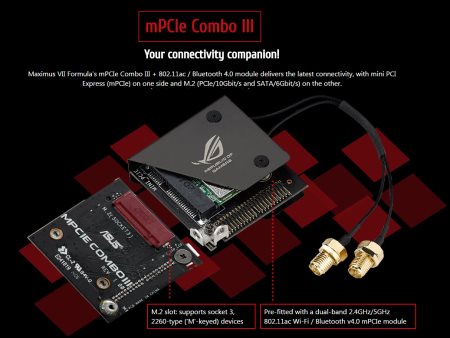

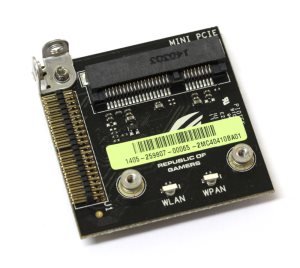

Устройство интересно тем, что сочетает в себе слот mini PCI-e, с установленным в него беспроводным модулем, и разъем M.2.

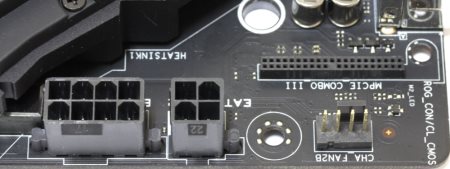

Далее эта плата устанавливается в специальный разъем на материнской плате и там фиксируется при помощи винта.

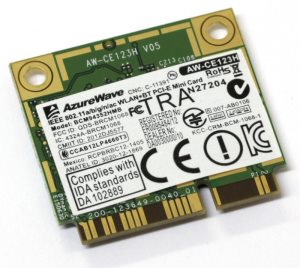

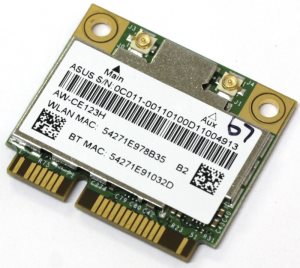

Хорошо заметно, что длинный накопитель не встанет. Что касается беспроводного модуля, то он представлен устройством AzureWave AW-CE123H, которое основывается на чипе Broadcom BCM94352HMB и поддерживает самые современные стандарты беспроводных сетей.
Что касается слота М.2, то он обеспечивает теоретическую пропускную способность около 10 Гбит/с. Пока данный стандарт только набирает обороты и скорости еще далеки до теоретических.
Кроме этого, на плате есть два порта SATA Express, которые могут использоваться как дополнительные четыре разъема SATA3.

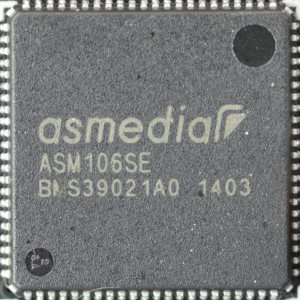

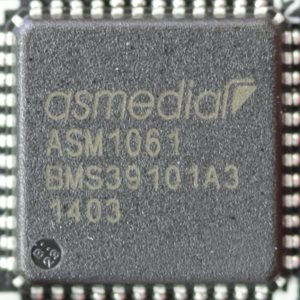

Рядом находятся еще шесть портов SATA 6 Гбит/с. Здесь следует вспомнить, что сам чипсет Intel Z97 поддерживает лишь шесть портов. Следовательно, еще четыре представлены отдельным контроллером и даже не одним, а двумя. Это микросхемы ASMedia ASM1061 и ASM106SE.

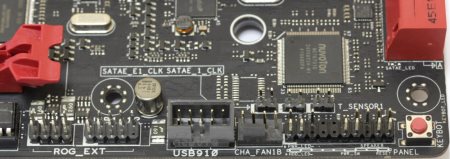

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Там же находится кнопка KeyBot.

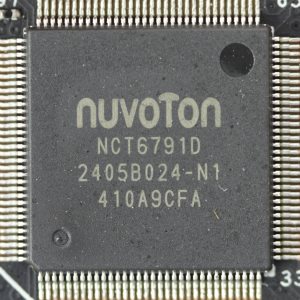

Рядом расположены три коннектора для подключения термопар. Чуть выше распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6791D.
реклама
Дальше по нижнему краю можно обнаружить две колодки USB 2.0 для подключения четырех устройств. Левее находится разъем для подключения передней панели ASUS. Он включает в себя еще два порта USB 2.0.
Кроме этого, на задней панели находятся еще два разъема этого интерфейса.

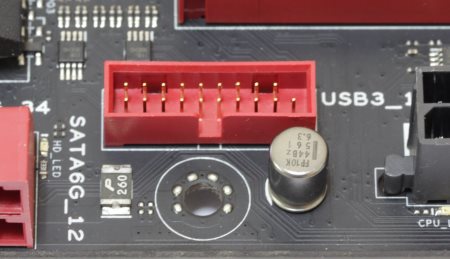

Там же находятся шесть более современных, а именно USB 3.0. Известно, что чипсет поддерживает именно такое количество портов, но рядом с основным коннектором питания ATX расположена еще и колодка для подключения двух устройств.

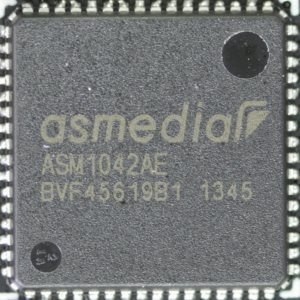

Поэтому без дополнительного контроллера здесь не обошлось, и мы снова видим знакомый нам чип ASMedia ASM1042, который распаян за задней панелью.
Дальше в самом низу находятся: кнопка SoundStage, разъем для подключения передней аудиопанели и колодка для установки TPM модуля.

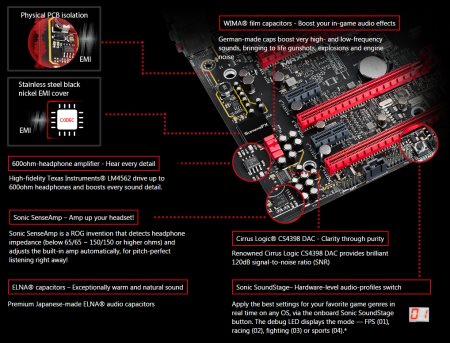

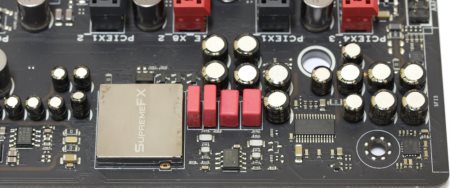

Левую нижнюю часть занимает встроенный звуковой кодек. По модной технологии он отделен от основной печатной платы полосой с отсутствием слоев металлизации, поэтому она получается полупрозрачная.
Этим пользуются многие производители и организовывают подсветку при помощи светодиодов, распаянных с обратной стороны.
Несмотря на то, что сам кодек закрыт декоративной крышкой с помпезным названием SupremeFX, под ней прячется знакомая многим микросхема Realtek ALC1150. Это восьмиканальный кодек, который все чаще встречается в новой продукции. Рядом распаяна целая россыпь специальных звуковых конденсаторов.
Выше по левому краю расположена микросхема гигабитного сетевого контроллера Intel I218V.
