Обзор и тестирование материнской платы ASUS Maximus VII Formula (страница 2)

Дизайн и особенности платы

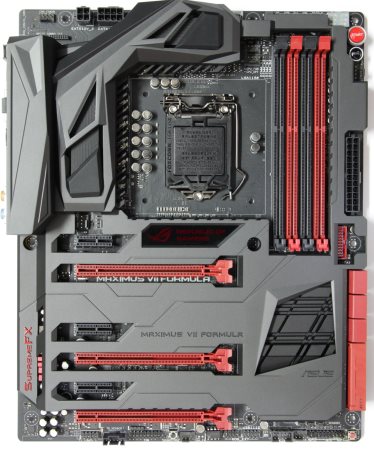

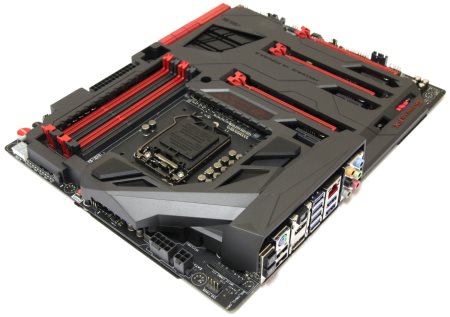

Материнская плата выглядит очень монументально. Создается ощущение, что она изготовлена из монолитного куска какой-то породы.

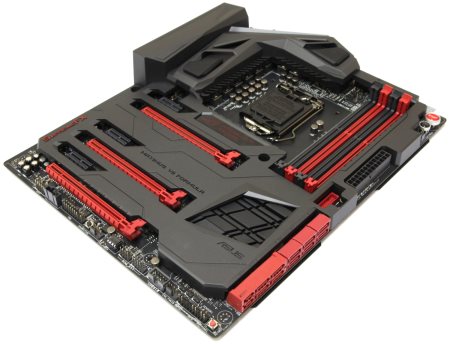

Первое, что бросается в глаза, это массивный защитный кожух, который буквально обходит поверхность печатной платы и оставляет небольшие островки в виде слотов.

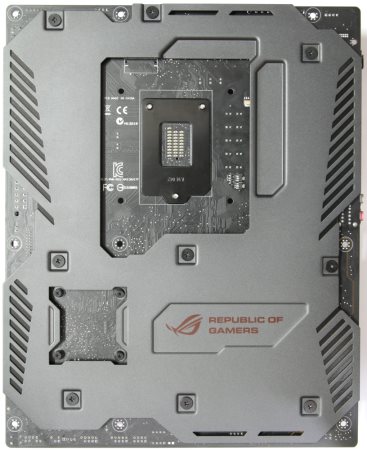

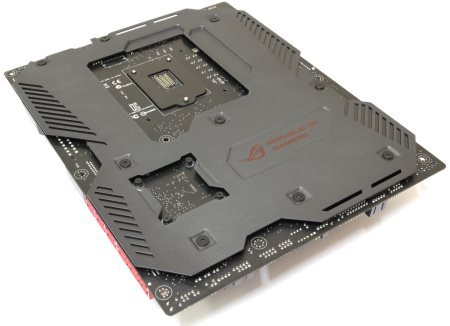

С обратной стороны плата выглядит ничуть не хуже. Здесь расположена черная стальная пластина, к которой крепится верхний кожух. В ней проделаны прорези, облегчающие доступ для монтажа.

Внешний вид материнской платы мне очень понравился, однако подобные нагромождения могут сказаться на вопросах совместимости с корпусом. У меня корпус большой и просторный, поэтому все установилось без проблем, но гарантировать это всем я не могу потому, что неоднократно встречал корпуса, где вместо монтажных втулок есть бугорки из стали, и их демонтировать никак не получится, ну разве что срезать болгаркой.

Кожух оставляет открытым все околосокетное пространство, что позволяет устанавливать большие суперкулеры или стаканы для экстремального охлаждения. Стоит ли говорить о том, что вес устройства в таком обрамлении тоже не маленький.

Крепление кожуха осуществляется к металлической пластине с обратной стороны при помощи нескольких винтов.

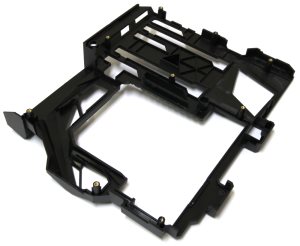

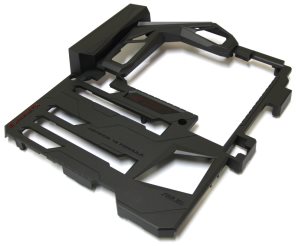

Сам он изготовлен из пластика и представляет очень сложную форму.

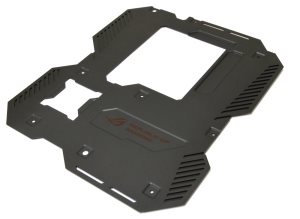

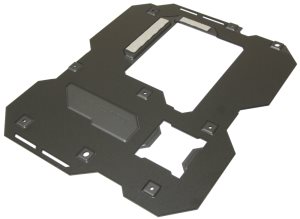

Как уже отмечалось выше, задняя пластина изготовлена из стали, как в очень качественных корпусах. Иными словами она не как фольга и согнуть ее не просто.

Она окрашена в темно-серый цвет и снабжается большим числом прорезей. С внутренней стороны на ней находится пластиковая подложка. Кроме этого, в месте контакта с силовыми элементами, расположенными с обратной стороны присутствует серая терморезинка толщиной около 1 мм. Поэтому отчасти она помогает отводить тепло от подсистемы питания.

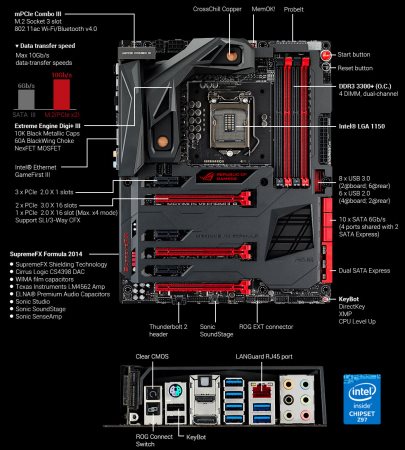

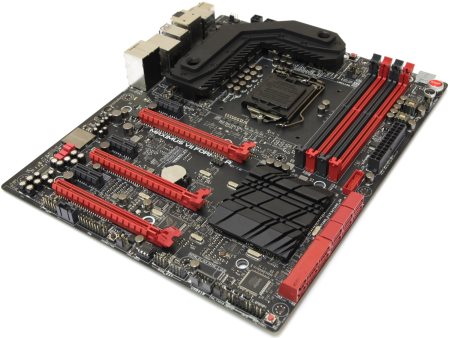

После частичного демонтажа внешних элементов плата принимает следующий вид, и теперь наконец можно хоть что-то разглядеть.

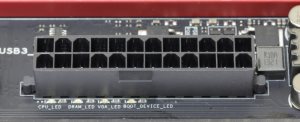

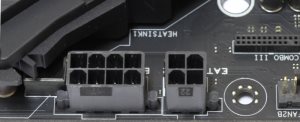

Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8+4.

Разумеется, можно запитать устройство питания по формуле 24+4, но если вы уж решили обзавестись подобной платой, то нужно не забыть про соответствующий блок питания.

Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота черного и красного цветов.

В этом тоже есть определенный элемент стилистики оформления и безошибочной узнаваемости с первого взгляда. Достаточно посмотреть на сами разъемы, чтобы понять, что перед нами находится материнская плата производства компании ASUS. Это выражается тем, что с одной стороны каждого слота находится защелка, а с другой фиксатор. Поэтому модули удобно не только вставлять, но и извлекать.

Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / (1866 / 2133 / 2400 / 2600 / 2666 / 2800 / 2933 / 3000 / 3100 / 3200 / 3300 (разгон)) МГц со штатным напряжением 1.5 В, которое разумеется можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гб. Поддерживается технология XMP 1.3.

Питание памяти выполнено по двухфазной схеме.

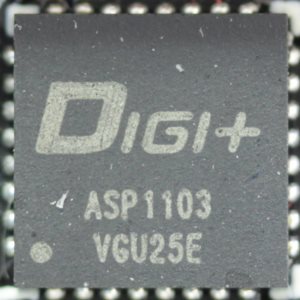

Для этих целей предусмотрен отдельный ШИМ контроллер с внутренней маркировкой Digi+ ASP 1103, который распаян в правом верхнем углу платы.

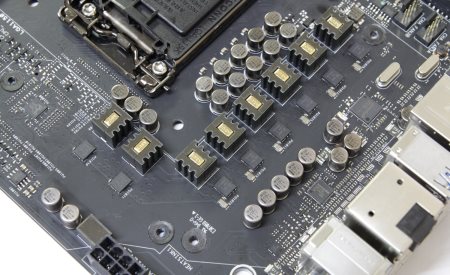

Питание процессора выполнено по 8-ми фазной схеме. И действительно она очень похожа на ту, что реализована на материнской плате ASUS Maximus VII Hero, разве что здесь используются немного другие катушки индуктивности.

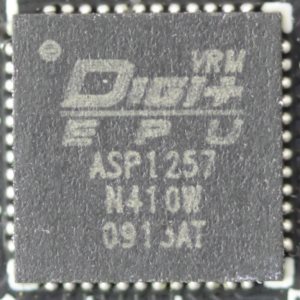

В качестве основного ШИМ-контроллера здесь также используется микросхема с маркировкой Digi+ VRM ASP1257.

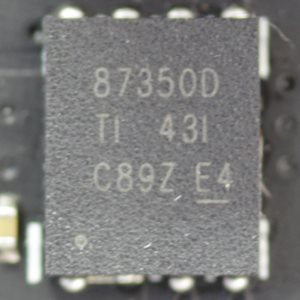

И даже транзисторные сборки Texas Instrument 87350D точно такие же.

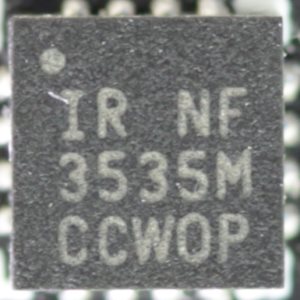

С обратной стороны находится восемь драйверов International Rectifier IR3535.

Мы уже могли видеть, что сзади от них тепло отводит та самая стальная пластина.
