Дизайн и особенности платы

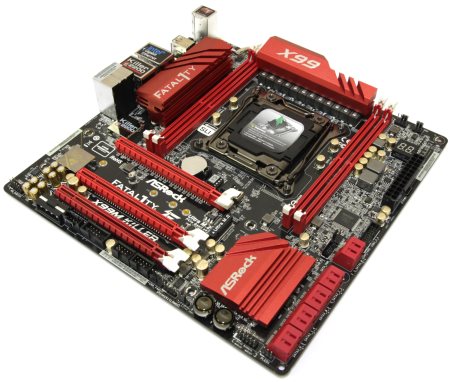

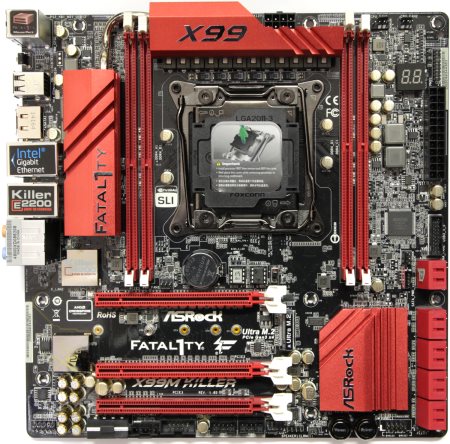

Раз уж материнская плата выполнена в формате mATX, то она ограничена габаритами 244 х 244 мм.
Традиционно для серии Fatal1ty она выполнена в черно-красных тонах. Похоже, что это удел всех плат, предназначенных для геймеров. Понятно, что места маловато, а разместить все как-то надо и поэтому небольшое количество элементов пришлось распаивать с обратной стороны.

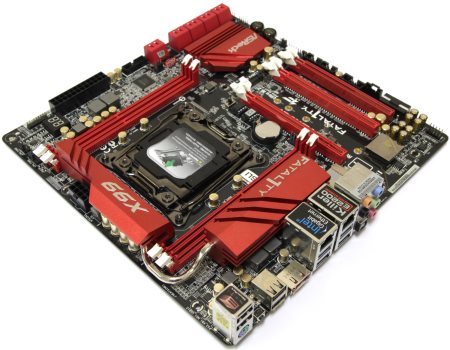

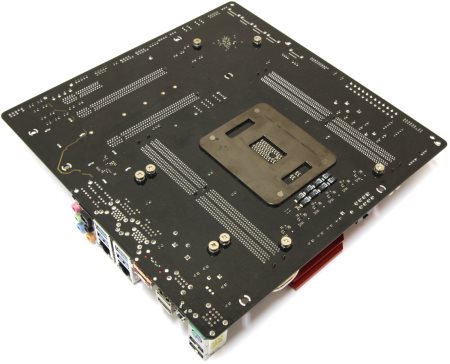

На мой взгляд, материнская плата смотрится очень симпатично. Первое, что бросается в глаза - это наличие всего трех слотов расширения при таких внушительных габаритах. При этом часть элементов находится с обратной стороны.
реклама

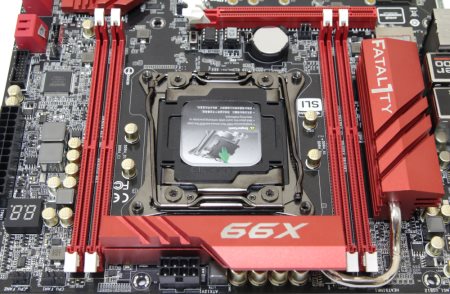

Как и у больших материнских плат, основанных на чипсете Intel X99, подсистема питания находится вверху, ниже расположился процессорный разъем, а по бокам всего по паре слотов под память.
Печатная плата не черная, а темно-коричневая. Памятуя об изделиях компании ASRock она не гнется. Возможно это объясняется габаритами устройства, а может все дело в восьми слоях металлизации.
На мой взгляд, плата выглядит красиво. К этому стоит прибавить аккуратное и качественное исполнение. Все распаяно ровно и чисто.

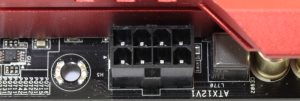

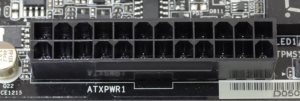

Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8.
Можно смело сказать, что подобное сочетание - это просто необходимый минимум. Напомню, что топовый процессор Intel Core i7 5960X в разгоне очень горячий и прожорливый. Поэтому к выбору блока питания нужно отнестись серьезно, особенно если вы планируете устанавливать мощную видеокарту, а может даже и две.
реклама
Для установки модулей памяти типа DDR4 предусмотрено всего четыре слота красного цвета. С одной стороны каждого находится защелка, а с другой фиксатор. Здесь такая система особенно удобна потому, что пространство ограничено.
Производителем заявлены следующие режимы работы памяти DDR4: 2133 / (2400 / 2666 / 2800 / 2933 / 3400 (разгон)) МГц со штатным напряжением 1.2 В. Оверклокерские комплекты памяти типа DDR4 как правило функционируют при напряжении 1.35 В, что соответственно можно выставить вручную в BIOS или просто активировать профиль XMP. Согласно спецификации максимальный объем памяти может достигать 64 Гб.

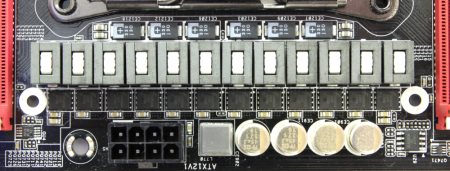

Питание процессора выполнено по 12-ти фазной схеме. Об этом открыто заявляет и сам производитель, однако на практике они получены путем удвоения.

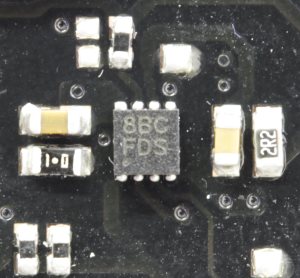

Микросхемы удвоителей находятся с обратной стороны. Мне не удалось их идентифицировать, но выглядят они так.

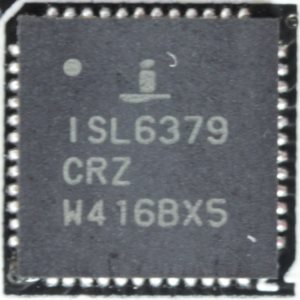

В качестве основного ШИМ-контроллера здесь используется микросхема Intersil ISL6379. В спецификации к нему сообщается как раз о шести фазах.

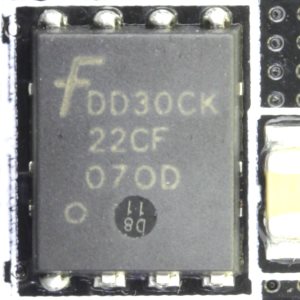

На каждую из двенадцати фаз приходится по одному транзистору типа Ultra Dual-N (UDM) производства компании Fairchild Semiconductor.
По этому номеру в каталоге продукции ничего найти не удалось, возможно, это какая-то новая модель. Твердотельные конденсаторы упакованы в позолоченные корпуса. Здесь используются катушки индуктивности типа Premium 60A.

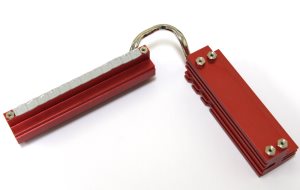

Для отвода тепла от транзисторов предусмотрена система охлаждения, состоящая из двух радиаторов соединенных тепловой трубкой.
Как и на других материнских платах, основанных на чипсете Intel X99, здесь с силовыми элементами контактирует только один из них. Другой же помогает первому отводить тепло, а соединяются они вместе медной никелированной тепловой трубкой. В данном случае она приклеена в специально предусмотренных канавках, проходящих через каждый радиатор.
реклама

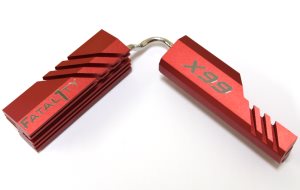

Оба они изготовлены из алюминиевого сплава и окрашены в красный цвет. На верхнем сверху приклеена декоративная надпись с обозначением чипсета X99. Форма их достаточно сложная, но ребер не так уж и много, однако поверхность теплообмена все-таки приличная. Крепятся оба при помощи подпружиненных винтов с обратной стороны. В качестве термоинтерфейса применяется серая терморезинка толщиной около 1 мм.

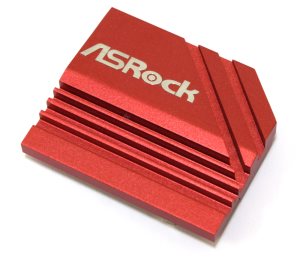

Еще один радиатор находится на чипсете.
Он также изготовлен из алюминиевого сплава и окрашен в красный цвет. Сверху серебристыми буквами на нем обозначен логотип производителя. Крепится он также при помощи подпружиненных винтов с обратной стороны. В качестве термоинтерфейса здесь также можно заметить серую терморезинку толщиной около 1мм. Ребер у него практически нет, да и габариты его достаточно скромные.
