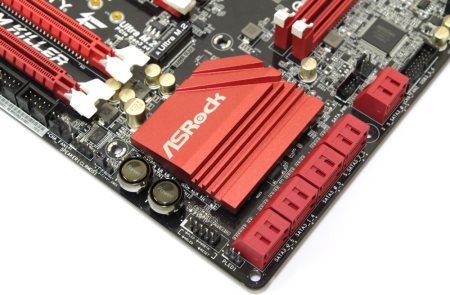

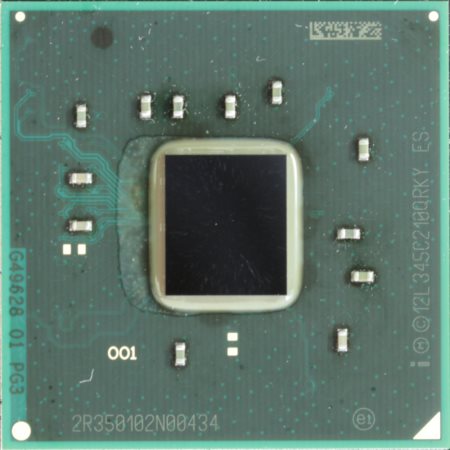

Под этим радиатором находится чипсет Intel X99.

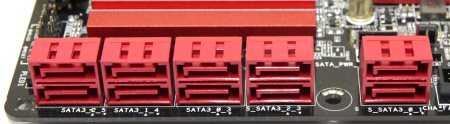

Мы уже видели его неоднократно и отмечали возросшие функциональные возможности. Так, например, для поддержки накопителей предусмотрено десять портов SATA 3, которые реализованы при помощи чипсета.
Разумеется, есть поддержка различных режимов RAID.
реклама

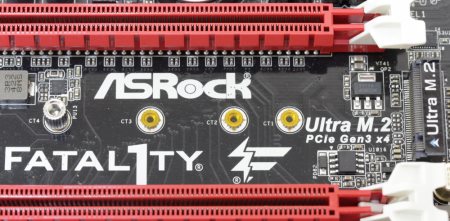

Кроме этого, на плате можно обнаружить один разъем Ultra M.2, для поддержки накопителей соответствующего стандарта. Это обозначает использование четырех линий PCI-e третьего поколения. Он обеспечивает скорость передачи данных до 32 Гбит/с. Расположен этот разъем между верхним и средним слотами PCI-e x16.
Еще чипсет поддерживает до шести портов USB 3.0 и восемь USB 2.0. Четыре разъема USB 3.0 находятся на задней панели и еще есть одна колодка для подключения двух устройств, которая расположена недалеко от основного коннектора питания ATX.

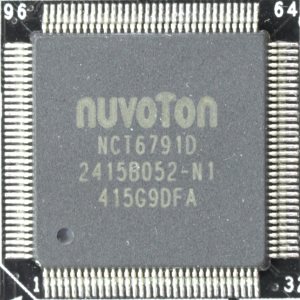

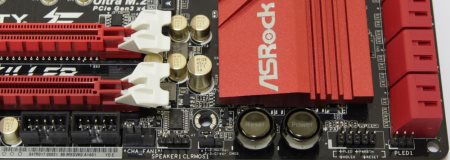

Рядом можно обнаружить разъем HDD Saver и контроллер ввода/вывода Nuvoton NCT6791D.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
реклама
Рядом с ним расположились две кнопки: Power и Reset. Здесь же находится джампер для сброса настроек BIOS в штатное состояние.

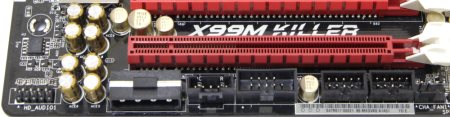

Дальше по нижнему краю разместились две колодки USB 2.0. Еще четыре таких порта находятся на задней панели.
Левее размещена колодка COM-порта и коннектор MOLEX для дополнительного питания шины PCI-e.

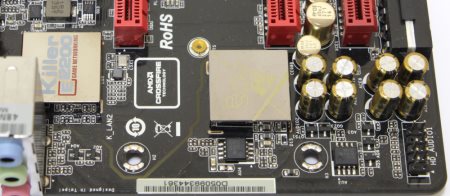

В левой части расположился звуковой кодек, операционные усилители и специальные звуковые конденсаторы.

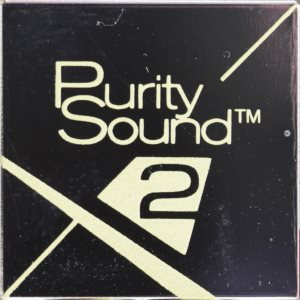

Сама микросхема закрыта декоративной крышкой, которая также служит экраном защищающим от электромагнитных помех.

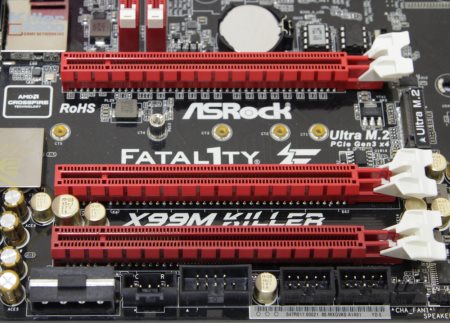

Несмотря на непонятную надпись Purity Sound 2, здесь скрывается знакомый нам звуковой кодек Realtek ALC1150. На данной материнской плате предусмотрено всего три слота расширения.
Мне почему-то кажется, что можно было перенести разъем M.2 в другое место и сделать четыре полноценных слота PCI-e x16, которые берут линии напрямую от процессора. Здесь же получается очень странная картина. Нижний слот получает всего четыре линии PCI-e и то от чипсета, а значит они только второго поколения (Gen2).
Странное решение, учитывая, что у двух старших моделей процессоров целых 40 линий PCI-e Gen3. Даже если кто-то поставит накопитель M.2, то он возьмет только четыре из них. Куда же девать остальные 36? Оказывается даже в такой ситуации можно было бы установить три видеоадаптера, которые работали бы по формуле x16+x8+x8. Здесь производитель решил не ломать голову, а просто подать на каждый слот по 16 линий, если же используется младшая модель процессора, то на средний идет всего 8.
Получается, что данная материнская плата больше ориентирована именно на самую бюджетную модель, поскольку его 28 линий отлично распределяются как x16+x8 - на видеоадаптеры и x4 на накопитель M.2.
реклама
Недалеко от задней панели находится еще одна металлическая декоративная крышка.

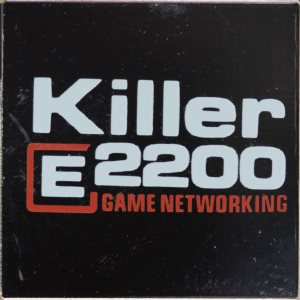

Сверху на ней написано Killer E2200, что обозначает использование одноименного сетевого адаптера. На самом же деле за ней оказались скрыты сразу две микросхемы. Там же оказался распаян еще один сетевой контроллер - Intel I218V. Таким образом у пользователя есть выбор между двумя сетевыми картами.
В правом верхнем углу можно обнаружить сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации.
Рядом с ним есть разъем для подключения TPM модуля. Зачем он нужен на игровой плате вместе с COM портом не совсем понятно, ну да не помешает, как бесплатное дополнение.
