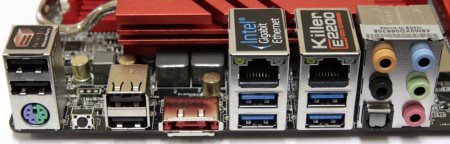

Посмотрим теперь на заднюю панель.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Четыре разъема USB 2.0;
- Четыре разъема USB 3.0;
- Два гигабитных сетевых разъема RJ-45;
- Кнопка сброса настроек ClrCMOS;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Один разъем eSATA.
Для последнего отдельного контроллера не предусмотрено, а значит он разделяет свои ресурсы с одним из портов SATA.
Задняя панель выглядит немного пустынной. Мне кажется, что можно было добавить сюда беспроводной модуль. Порты USB, представленные чипсетом, все реализованы, а вот одну линию PCI-e можно было смело сюда подать, чтобы разместить обычный mini PCI-e адаптер. Производитель же здесь решил сэкономить.
реклама
Технические характеристики
Поддерживаемые процессоры | Core i7 в исполнении Socket 2011-v3 |
Системная шина, частота | DMI 2.0х4 (20х4 Гбит/с) |
Системная логика | Intel X99 |
Поддерживаемая оперативная память | 4 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 2933 / 3400 (разгон)) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 1 - PCI-e x16 Gen2 (x4) |
Поддержка Multi-GPU | SLI, CrossFireX. |
Поддержка SATA/RAID | 10x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 1x PCI-e M.2 x4 Gen3 порт – 1x PCI-e x4 Gen3; |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Intel I218V 1x Qualcomm Atheros E2200 Killer |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x USB 2.0 (Intel X99) |
USB 3.0 | 2+4x USB 3.0 (Intel X99) |
IEEE-1394 | нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1х PS/2 4x USB 2.0/1.1 4х USB 3.0 2x RJ45 1x eSATA 5x 3,5 мм Jack 1х Optical S/PDIF Out 1x ClrCMOS |
Фирменные технологии |
|
Размеры, мм | 244 x 244 |
Форм-фактор | mATX. |
Возможности BIOS
Меню настроек BIOS на всех материнских платах компании ASRock «девятой» линейки схоже. Отличия незначительны, в основном они касаются цветового оформления, соответствующего тому или иному модельному ряду. Так, в серии Fatal1ty оно изобилует красными цветами.
Меню настроек ASRock Fatal1ty X99М Killer можно изучить, посмотрев прилагаемый видеоролик.
Как уже многократно отмечалось, меню BIOS очень удобное и хорошо оформлено. Что касается установок, то все они применяются корректно. Это же относится и к поведению системной платы при переразгоне. При последующей перезагрузке просто загружаются штатные значения.
Тестовый стенд
реклама
Тестирование материнской платы ASRock Fatal1ty X99М Killer проводилось в составе следующей конфигурации:
- Материнская плата: ASRock Fatal1ty X99М Killer, версия BIOS 1.60;
- Процессор: Intel Core i7-5960X (3000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 4 x 4 Гбайта DDR4 3000, G.Skill;
- Видеокарта: ASUS Strix GeForce GTX 970 OC (1114 / 1253 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон

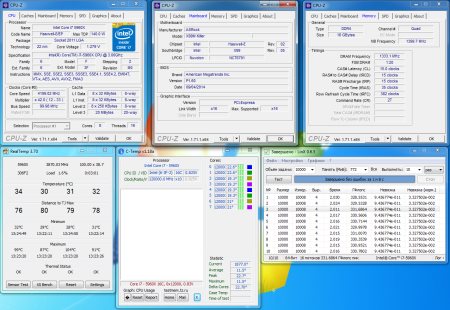

Сначала, как водится, рассмотрим работу в штатном режиме. Здесь все работает без проблем, и материнская плата даже немного завышает частоту процессора в нагрузке. При бездействии в автоматическом режиме частоты и напряжение снижаются.
В нагрузке самое горячее ядро i7-5960X разогрелось до 63°C. Что касается оперативной памяти, то все без исключения системные платы устанавливают ее автоматом на 2133 МГц.

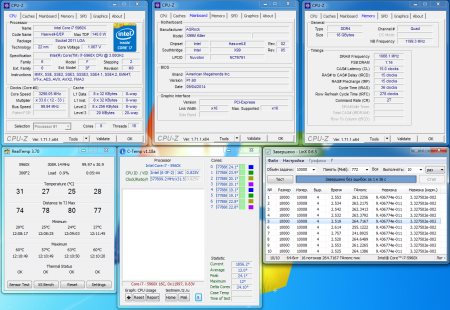

Дальше я решил попробовать функцию автоматического разгона, которая есть в BIOS («Нажми на кнопку и получи 4 ГГц»). На первый взгляд – простой и незатейливый пункт, тем не менее…
Результат меня немного удивил и ошеломил. Понятно, конечно, что коэффициент процессора свободно изменяется на повышение. Однако никак не ожидалось, что материнская плата ASRock увеличит частоту шины, кэша и памяти сразу. В принципе, можно посоветовать всем пользователям использовать с ней именно автоматический разгон, поскольку явных рекордов здесь не установить, да и возиться с тонкой настройкой придется долго.
Но остается вопрос – а на что способен стендовый процессор в сочетании с такой моделью?

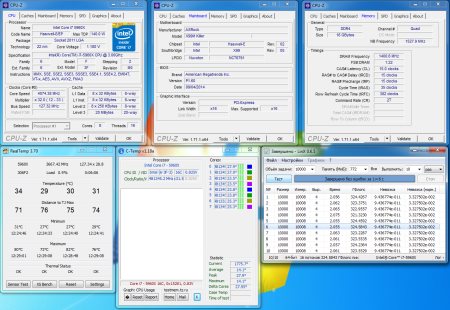

Тут стоит отметить несколько важных моментов. Начнем, пожалуй, с того, что при включении профиля XMP система не запустилась. Мы уже могли убедиться, что тут дело не в шине, просто память банально не заводиться на 3000 МГц. В моем случае перебор таймингов и напряжения к успеху не привел. Делать нечего, пришлось искать удачи на 100 МГц шине. Здесь ясное дело самая большая частота 2666 МГц, на ней и остановился.
Дальше стал гонять i7-5960X. Получилось всего 4200 МГц, но все снова упирается в предел по температуре. Ну а с кэшем дела обстоят гораздо хуже, чем у ASUS. Максимум чего удалось добиться – 3400 МГц.
В целом особого расчета на высокие результаты в разгоне не было, ведь материнская плата явно не предназначена для подобного.
Производительность и тепловой режим
Тестирование ASRock Fatal1ty X99М Killer проводилось в корпусе Corsair Graphite 600T с открытой боковой стенкой при комнатной температуре 25°C в следующих режимах:
- ASRock Fatal1ty X99М Killer, Intel Core i7-5960X (3000 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, ASUS Strix GeForce GTX 970 OC;
- ASRock Fatal1ty X99М Killer, Intel Core i7-5960X @ 4200 МГц (42 х 100), память 2666 МГц, тайминги 15-15-15-35-2Т, ASUS Strix GeForce GTX 970 OC.
реклама
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Performance, Marks
Включите JavaScript, чтобы видеть графики
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
Creative, Marks
Включите JavaScript, чтобы видеть графики
