Тестовый стенд, ПО и методика тестирования
Конфигурация:
- Материнская плата: ASUS Rampage IV Gene, LGA 2011, X79, mATX, BIOS 4903;
- Процессор: Intel Core i7-3930K, 6/12 3.2 ГГц, 1.2 В @ 4.2 ГГц, 1.29 В;
- Система охлаждения процессора:
- Swiftech Apogee Drive II + радиатор 280 мм;
- Corsair Hydro Series H110;
- Thermalright SilverArrow IB-E Extreme;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Kingston KHX24C11T3K2/16X, 4x8 Гбайт, 2400 МГц, 11-13-14-32 t1;
- Видеокарта: ASUS GeForce GTX 780 DirectCU II 3 Гбайта;
- Накопитель SSD: OCZ Vertex 3, 60 Гбайт;
- Блок питания: Corsair AX760, 760 Ватт (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V3;

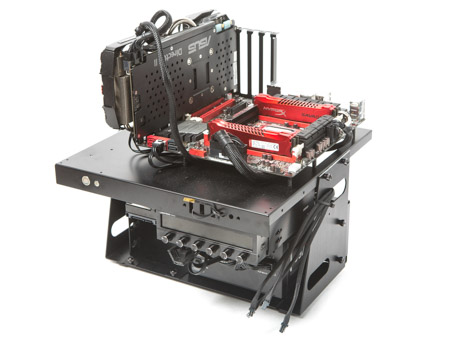

- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
реклама
Методика тестирования и ПО

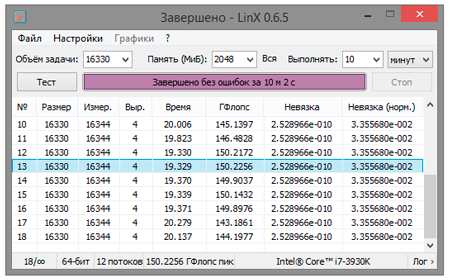

Нагрев и нагрузка процессора обеспечивались при помощи программы LinX 0.6.5 в течение 10 минут для каждого режима при объеме задачи 16330.
За мониторинг системы отвечали:
- RealTemp 3.70;
- CPUID HWMonitor 1.25;
- CPUID CPU-Z.
Исследование возможностей собранной СЖО проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 28. При превышении этих отметок тестирование не проводилось, поскольку при 30°C расхождение результатов составляло от 3 до 5 градусов. 90% времени температура держалась на отметке 28°C без каких-либо колебаний. Влажность воздуха в помещении на момент проведения тестов ~55%.

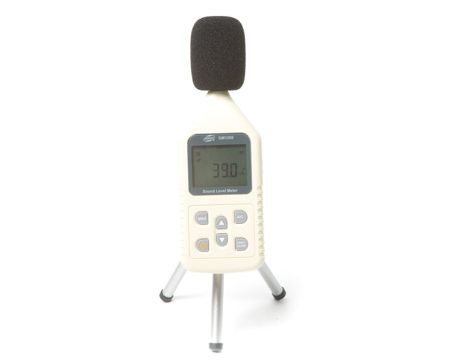

Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 35-36 дБ – режим абсолютно бесшумной работы.
- 39-40 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 42-44 дБ – режим нормального уровня шума, приемлемый для работы.
- 48-49 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 50 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
реклама
Результаты тестирования
Для регулировки скорости двигателя Apogee Drive II использовался реобас Lamptron FC5 V3, который смог заставить работать помпу на 2250 об/мин. Для того чтобы двигатель заработал на минимальных оборотах (1450 об/мин), он был подключен и управлялся PWM-контроллером материнской платы. В тестировании участвуют оба режима работы помпы.
Водоблок Swiftech Apogee Drive II был протестирован в следующих режимах работы помпы:
- 1450 об/мин;
- 2250 об/мин;
- 3400 об/мин;
- 4500 об/мин.
Пара вентиляторов NoiseBlocker BlackSilent PRO PK-2 дополнительно была протестирована в режиме 480 об/мин, чтобы дать фору оппонентам. В диапазоне от 450-700 об/мин вертушки остаются бесшумными, в работе двигателя нет никаких паразитных звуков.
Уровень шума
Для начала приведем данные шумовых характеристик для каждого режима, которые объединены в таблицу. Указываются два значения: минимальная и максимальная отметки уровня шума за промежуток ~120 секунд.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Модель Swiftech Apogee Drive II содержит внутри серьезную помпу, которая работает в диапазоне 1300-4500 об/мин. На скорости до 2300 об/мин ее не слышно, а вот при повышении оборотов она начинает постепенно заявлять о своем присутствии. В целом до 3300 об/мин помпа еще не раздражает, появляется лишь слабо слышное жужжание, начиная с 2800 об/мин. А вот при переходе на обороты выше 3500 об/мин жужжание становится более отчетливым, начинает появляться сильная вибрация.
Стоит отметить, что все вентиляторы, принявшие участие в тесте, работали без посторонних паразитных звуков.
Intel Core i7-3930K в режиме работы 3.8 ГГц, 1.2 В, Hyper Threading – on
Температура процессора в простое колебалась от 33 до 36 градусов. Можно отметить низкие температуры i7-3930K (в отличие от ЦП в исполнении LGA 115Х, у которых под крышкой «терможвачка»).
Меньше – лучше
Включите JavaScript, чтобы видеть графики
В данном тесте производительность разнится не так сильно, как ожидалось, лидером стал Swiftech Apogee Drive II с радиатором 280 мм. С повышением оборотов вентиляторов у обеих СЖО равномерно растет производительность. А вот «супервоздух» заметно отстает от своих водяных конкурентов, приближаясь к ним только в режиме максимальной производительности.
Результаты тестирования Intel Core i7-3930K в режиме работы 4.2 ГГц, 1.29 В, Hyper Threading – on
Температура CPU в простое в таком режиме была равна 33-39 градусам, что немногим выше, чем в режиме по умолчанию.
реклама
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Совсем другое дело, когда процессор разогнан. В бесшумных режимах Swiftech Apogee Drive II в сочетании с толстым 280 мм радиатором показывает впечатляющий результат, даже при скорости работы вентиляторов 480 об/мин, то же можно сказать об остальных режимах.
Как и предполагалось, относительная компактная самосборная система обходит необслуживаемую СЖО. Но вот незадача, остается уверенность в том, что если бы в конфигурации Corsair Hydro Series H110 был применен более толстый радиатор, то ее производительность бы возросла.
Заключение
Итак, модульность, комплектность, универсальность. Это не то, к чему придут замкнутые «водянки», нет, это то, что заменит их. По сути, готовые наборы были придуманы задолго до необслуживаемых систем, и мы снова возвращаемся к хорошо забытому старому. Смею предположить, что скоро выйдет пара моделей неразборных СЖО с медными радиаторами, и производители представят это как нечто новое. Но с моей точки зрения необслуживаемые «водянки» – неплохая попытка срубить кучу денег и продать нечто неполноценное под обличием продукта для энтузиастов.
Что касается героя обзора, то модель Swiftech оставила великолепное впечатление. У нее есть как сильные стороны, так и слабые, но в целом перед нами неплохой пример симбиоза водоблока и помпы. Apogee Drive II – прекрасное решение для компактных систем, предоставляющее возможность расширения СЖО и установки в контур чего душе угодно. Картину немного омрачает шумная помпа с вибрацией, но зато на малых скоростях производительность помпы впечатляет, ее достаточно для хорошего уровня охлаждения.
Мне известны люди, использующие в своих системах данную помпу на скорости до 2200 об/мин, причем без какого-либо реобаса, хватает просто ШИМ контроля материнской платы. Судя по их опыту, MCP35X достаточно для охлаждения не только процессора, но и видеокарты, хотя многое зависит от используемых радиаторов. Не стоит забывать о вентиляторах, которые равнозначно влияют на производительность и уровень шума. Ну а возможность использовать две помпы в контуре СЖО выглядит перспективно.
Необходимо еще раз подчеркнуть, что при сборке компактной системы с Swiftech Apogee Drive II эффективность последней будет прямо зависеть от напарников – радиатора и вентиляторов. Если использовать с ней какой-нибудь тоненький маленький теплообменник, можно получить производительность не лучше, чем у обычных необслуживаемых «водянок». И, пожалуй, единственным серьезным недостатком Apogee Drive II является горбатое основание, которое сказалось на результатах теста. Но поскольку размеры водоблока невелики, то горб можно убрать самостоятельно, потратив несколько часов. Данный минус перевешивают отличное качество материалов и сборки, эффектный внешний вид водоблока и подсветка в трех цветовых вариациях.
Стоит ли брать Swiftech Apogee Drive II? Определенно да, особенно если вы планируете расширять свою систему в дальнейшем, и вам нужна компактность и абсолютная тишина.
Плюсы Swiftech Apogee Drive II:
- Высокая производительность;
- Хорошая компактность;
- Неплохая универсальность;
- Отличное качество исполнения;
- Низкий уровень шума на минимальных оборотах;
- Высокая производительность на минимальных оборотах;
- Подсветка в трех цветовых вариациях;
- Наличие ШИМ управления;
- Полноценная помпа;
- Интересный дизайн.
Минусы модуля:
- Высокая стоимость;
- Горбатое основание;
- Общая цена комплекта СЖО в итоге;
- Низкая доступность в РФ;
- Шум от работы помпы на максимальных оборотах;
- Вибрация помпы на максимальных оборотах.
