Тестирование блоков питания: обзор Enhance EPS-1710GA4 (страница 4)
реклама
КПД

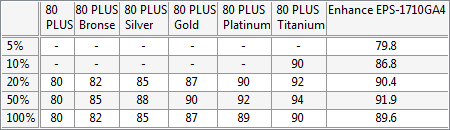

Эффективность в табличном представлении, все численные данные представлены в процентах:
реклама
Данный блок питания номинирован производителем как «Gold», тестирование скорее отмечает его классом выше, «Platinum». Гм, завышенная эффективность может подтверждать гипотезу об «опускании» более мощной модели до 1000 Вт.
При прохождении сертификации 80 Plus на блоке питания создаются исключительно «рафинированные» условия загрузки выходов – по всем выходам подключается строго оптимальная (равномерная) нагрузка. При выполнении данного исследования эмулируется реальная ситуация у конечного пользователя, поэтому отличия в результатах 0.3-0.5% вполне ожидаемы.

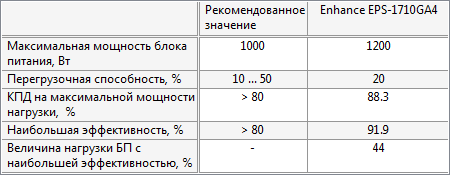

Перегрузочная способность.
Блок питания смог функционировать при 20-процентном превышении номинальной мощности, что является обычной величиной. При этом его электроника оказалась способной сохранить достаточно высокую эффективность.

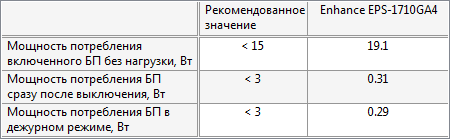

Фоновое потребление
Компьютерный блок питания не идеальный источник и потребляет некоторую мощность под собственные нужды. Во включенном состоянии основная часть тратится на обеспечение активной системы охлаждения, а в выключенном дежурном режиме на сохранение устойчивости работы преобразователя. Чем ниже фоновое потребление, тем меньше электроэнергии будет расходовать компьютер.
реклама
Как бы ни мала показалась величина потребления БП в дежурном режиме, не стоит упускать эту «мелочь» из виду. Если компьютер используется дома, то большую часть времени он находится в «выключенном» состоянии. В таком состоянии отключенным является только силовой преобразователь, а дежурный источник потребляет некоторую мощность.
Особенность построения ATX в том и заключается, что полностью компьютер не отключается – это позволяет производить его включение по расписанию или различным внешним событиям. Обратная сторона медали – очень небольшое, но постоянное потребление из сети. В году примерно 9 000 часов (365*24=8 760) и для учета реальной значимости фонового потребления в дежурном режиме необходимо умножить эту «малость» на общее время подключенного состояния – полученная цифра может оказаться хоть и небольшой, но и не «бесплатной».
В отключенном состоянии БП потребляет 0.3 Вт, что является типичным (и достаточно малым) значением для качественных блоков питания.
Коэффициент мощности
Не сказал бы, что существует какая-то особая польза в исследовании данной характеристики блока питания. При достаточно высоком значении коэффициента мощности его дальнейшее улучшение представляет совсем низкую ценность. Сертификация 80+ характеризует коэффициент мощности величиной не менее 0.9 (0.95) только при половинной мощности нагрузки, что и выполняется при исследовании.

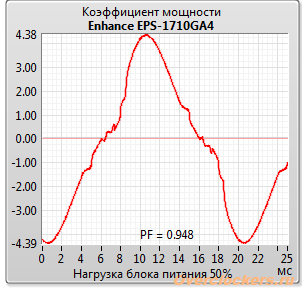

Форма тока очень похожа на синусоидальную только после (игра слов). В начале «синусоиды» наблюдается завышенный «рывок» тока, обусловленный слишком агрессивной реакцией ККМ на восстановление напряжения накопительного конденсатора, затем более пологий спад. При переходе через 0 заметны дефекты от входных фильтров и выпрямительного моста. Впрочем, величина ККМ 0.95 и этого более чем достаточно.
Дежурный источник
В компьютерном блоке питания два преобразователя. Основной, формирующий все напряжения питания, хорошо известен и его качество работы измерено. Но второй преобразователь, «дежурный источник», не менее важен.
Он обеспечивает функционирование некоторых узлов компьютера при отключении основного преобразователя в выключенном состоянии или режиме сна. Кроме того, качество его работы может оказывать влияние на процесс включения блока питания и работу съемных внешних устройств через интерфейс USB. А потому он должен подвергаться не менее тщательному анализу, чем силовая часть БП.
При измерении КПД в зачет идет только эффективность работы этого источника, фоновое потребление в блоке питания не учитывается.

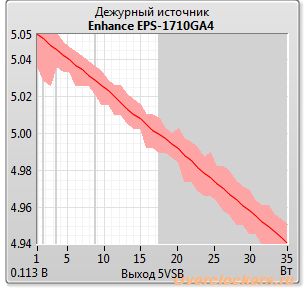

Нагрузочная характеристика:
По мере увеличения тока нагрузки выходное напряжение монотонно снижается, уровень помех невысокий. В самом начале наблюдается повышенный уровень помех, который резко уменьшается после перехода через границу нагрузки в четыре ватта. Такой характер поведения свойственен «пищащим» блокам питания, но особой звуковой активности в данном случае не отмечено.

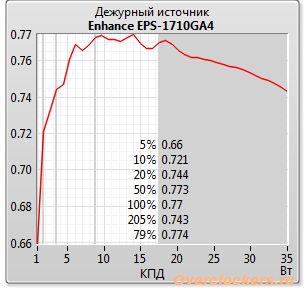

КПД
реклама

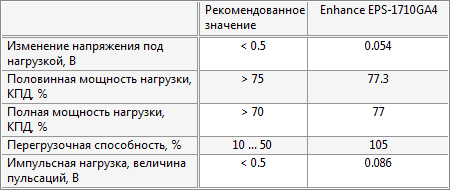

Данный источник демонстрирует неплохие данные, перегрузочная способность в два раза при общем КПД порядка 77%.

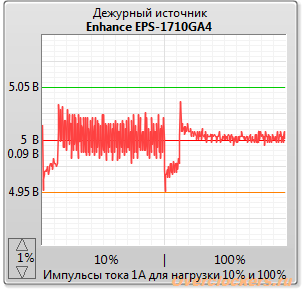

Импульсная нагрузка
Увы, но так и есть – на 10% нагрузки выход дежурного источника дает слишком неустойчивый уровень и существует шанс получить «акустические эффекты». В любом случае, это неприятно. Характер переходного процесса нормальный, величина изменения напряжения невелика.
К качеству работы дежурного источника явных претензий нет, хотя замечания присутствуют.
Высокоэффективный процессор
Процессоры совсем недавно получили возможность эффективно уходить в режим сна с крайне малым уровнем потребления. Обычный блок питания не рассчитан на столь значительный диапазон мощностей нагрузки и может не обеспечить должное качество стабилизации выходных напряжений. Поэтому в тесты введен ряд испытаний для проверки на совместимость с такими компьютерными системами.
Одна из «неприятностей», которая может произойти с БП – его отключение при сверхнизком токе потребления. В стандартах на блоки питания крайне низкое или полное отсутствие тока нагрузки объявляется нештатной ситуацией, и разрешают устройству отключаться. Но добавление новых процессорных систем сдвинуло рамки нижней границы тока потребления, и ряд БП оказался не в состоянии их обеспечить. Иначе говоря, на данный момент пока существуют модели двух классов – способных работать с низким током потребления и неспособных, отключающихся при снижении тока ниже порогового.

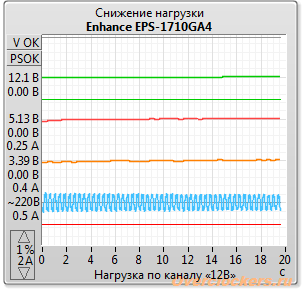

Первый тест состоит в постепенном уменьшении тока нагрузки на БП с «низких» (соответствует старым стандартам) до сверхнизких (новые редакции стандартов):
Никаких замечаний. БП просто «простоял» 20 секунд, полностью проигнорировав снижение тока нагрузки.

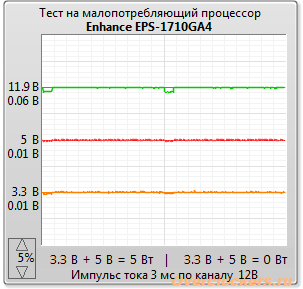

Импульсная характеристика:
Результаты данного теста напоминают предыдущий – БП полностью игнорирует тот факт, что его заставляют работать при сверхмалом токе нагрузки. Он продолжает работать по-прежнему качественно.
Система охлаждения
В этом разделе будет измеряться скорость вращения крыльчатки вентилятора, как более-менее адекватная характеристика работы системы охлаждения блока питания. Уровень шума, в «обычном» его понимании, более подходит для своего основного назначения – проверки соответствия санитарным нормам, и не может применяться для оценки акустической заметности БП в составе системы. Впрочем, измерение уровня шума будет производиться, но лишь как оценочная мера.
Скорость вращения вентилятора
Примерно до 200 Вт Enhance EPS-1710GA4 удерживал низкие обороты, после перехода данной черты последовал монотонный рост.
Уровень шума
Уровень шума «повторяет» характер изменения скорости вращения крыльчатки вентилятора, какие-либо «странности» не наблюдаются. Это позволяет сделать предположение об отсутствии посторонних звуков в работе системы охлаждения блока питания.
Заключение
Для начала подведем краткие итоги:
- Упаковка – хорошо;
- Комплект поставки – хорошо;
- Внешний вид блока питания, качество исполнения – хорошо;
- Вентилятор – нормально;
- Кабельное хозяйство – нормально;
- Режим включения/выключения – хорошо;
- Нагрузочная характеристика – очень хорошо;
- Комплексная нагрузочная характеристика – без замечаний;
- Время удержания сети – 22 мс, тест пройден (есть замечания по стабильности напряжений);
- Импульсная нагрузка – очень хорошо;
- Перегрузка по току – нормально;
- Устойчивость к помехам в сети – отлично;
- Нестабильная сеть – отлично;
- Эффективность работы – сертификат «80 Plus Gold» подтвержден (скорее уж «80 Plus Platinum»);
- Коэффициент мощности – хорошо;
- Дежурный источник – отлично, с замечаниями;
- Совместимость с Haswell – отлично;
- Уровень шума – хорошо, 41 дБА на половинной нагрузке.
Если охарактеризовать героя обзора кратко, то это обычная «рабочая лошадка». В продукте Enhance нет никаких феерических эффектов, перед нами обычное, скорее даже невзрачное исполнение, что может оттолкнуть от него поклонников изысканных решений. У него есть только одно – он работает и делает это качественно, если у вас нормальная сеть.
Увы, «пять звезд из пяти» Enhance EPS-1710GA4 не получит, надо было нормально отстраивать быстродействие обратной связи.
Выражаем благодарность:
- Компании Регард за предоставленный на тест блок питания Enhance EPS-1710GA4.
- Фирме TZ Elettronica за доступ к специализированному тестовому оборудованию и неоценимую помощь в работе над проектом.
