Тестирование блоков питания: обзор Enhance EPS-1710GA4 (страница 3)
реклама

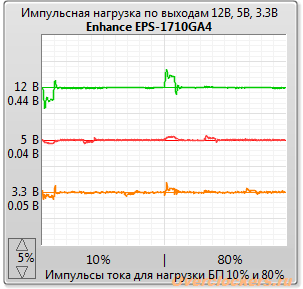

Импульсная нагрузка
Блок питания обеспечивает работу сложной системы с весьма непостоянным уровнем потребления, причем без какой-либо явной привязки к выходным каналам. Ранее приводилась нагрузочная характеристика, но этот тест показывает лишь выходное сопротивление на постоянном токе, а по «переменной составляющей» могут происходить самые причудливые превращения. Впрочем, выразился слишком мудрено, исправлюсь – нагрузочная характеристика покажет вам лишь то, как «проседает» напряжение под нагрузкой.
Но есть и другая характеристика – как будет реагировать блок питания на кратковременные броски (или сброс) тока. В данном случае обратная связь уже не справляется со стабилизацией, и все неприятные особенности будут в большей степени зависеть от качества выходного фильтра канала – параметров выходного конденсатора и индуктивности фильтра.
Исследование заключается в попеременной подаче короткого импульса тока поочередно на каждый выход (12 В, 5 В, 3.3 В) для двух мер нагрузки всего блока питания – 10% и 80%.
реклама
Характер помех на каналах 3.3 и 5 В одинаков, они оба «чувствуют» нагрузку канала 12 В, что может быть только при отсутствии активной компенсации цепи «земля». Характер поведения выходов 3.3 и 12 В примерно одинаков, они весьма активно изменяют свой уровень, что говорит о наличии обратной связи с концов кабелей. Это же подтверждается низким выходным сопротивлением канала 12 В, полученным ранее. Выход 5 В свой уровень меняет не столь агрессивно и вряд ли у него есть обратная связь с конца кабеля.
Перегрузка по току
К сожалению, не так уж редок случай, когда какой-нибудь провод или разъем случайно попадает на «землю», что вызывает отключение БП. Если не эта небрежность (а кто от нее застрахован?), то может «помочь» сгорание преобразователя на материнской плате или периферийном устройстве. От такой неприятности никто не застрахован, поэтому БП проектируются с защитой от перегрузки и его испытание должно содержать пункт по исследованию работы в данном стрессовом режиме.
При этом интерес представляет как время выключения, так и характер изменения выходных напряжений в момент перегрузки. Вряд ли кому-нибудь понравится, если БП при коротком замыкании по 5 В выдаст по 12 В что-то вроде 20 вольт – периферия будет уничтожена.
Тест заключается в поочередном замыкании цепей 5 В и 12 В на «землю» через резисторы 20 и 30 мОм соответственно.

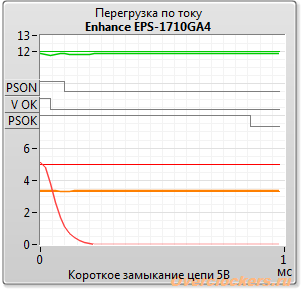

Выход 5 вольт
реклама
Перегрузка по выходу «5 В» вызвала очень большой ток нагрузки по данному выходу, но посмотрите на диаграмму – остальные два других выхода это практически не «заметили», и их уровень почти не изменился. При коротком замыкании БП просто снизил выходное напряжение по перегруженному каналу и отключился. Время реакции весьма мало.

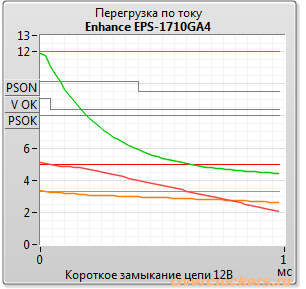

Выход 12 вольт
Блок питания снял уровень PSOK в тот момент, когда напряжение на нем снизилось ниже 6 вольт. Интересно, а при чуть более высоком уровне компьютер обязан будет работать?… Случай нештатный, поэтому требовать от БП очередности снятия сигналов никто не будет, но неприятный осадок остался.
Еще стоит отметить тот факт, что напряжение на выходе канала «5 В» в некоторый момент стало меньше выхода «3.3 В», обратите внимание на правую часть графика. Вообще-то, это «плохо».

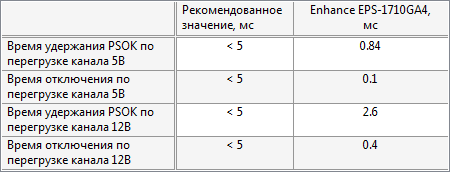

Время менее 1 мс считается очень хорошим результатом, и исследуемый БП в этом плане отличился, в хорошем смысле этого слова. Легкую глупость с формированием PSOK ему простим.
Устойчивость к помехам в сети 220 В
Сеть питания не идеальный источник, в ней могут быть помехи. Данный способ тестирования востребован ГОСТ'ом, а потому включен в общее исследование.
По способу распространения помехи делятся на два типа – дифференциальные (между двумя проводами питания) и синфазные (относительно «земли»). Для их имитации используется импульсный генератор 500 вольт по формуле «1/50».

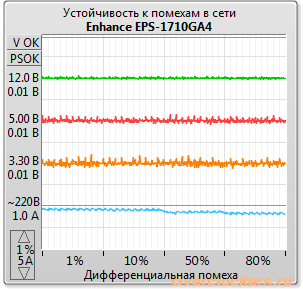

Дифференциальные
Синфазные
Блок питания демонстрирует примерно одинаковый уровень помех по всем выходам без каких-либо аномалий. Очень хороший результат. Стоит отметить повышенный уровень импульсов тока в сети, особенно при средней и высокой величине нагрузки блока. Это говорит о повышенной эффективности ограничительных элементов в БП, что является положительным качеством.
реклама

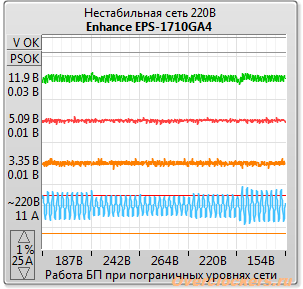

Нестабильная сеть
Кроме помех, в сети довольно часто происходит другая неприятность – длительное снижение уровня. Нормы на сеть ограничивают ее диапазон границами 220 В +10/-15%, но ничего не «мешает» получить у потребителя и большее, и меньшее значение. Требования ГОСТ'а обязывают БП функционировать как в нормальном диапазоне (+10/-15%), так и выдерживать кратковременное снижение и завышение уровня.
Есть требование, будет испытание.
Блок питания демонстрирует полное отсутствие влияния величины сети на выходные напряжения 3.3 и 5 вольт. Что до выхода 12 В, то небольшие дефекты все же наблюдаются. Неужели так трудно было отстроить быстродействие обратной связи?
К работе узла APFC нет никаких нареканий – резкая смена напряжения сети вызывает лишь кратковременные, «спокойные» и весьма небольшие изменения уровня тока потребления в переходных процессах.

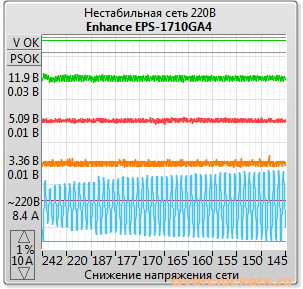

Второй тест данного типа – монотонное снижение напряжения сети.
Снижение уровня сети не вызвало каких-либо неудобств, БП не отключился во всем представленном диапазоне напряжений сети, что говорит о его исполнении «Full range» (110-220 В).
Эффективность работы
Одна из самых востребованных и разрекламированных характеристик – КПД.
Кроме измерения эффективности, во время испытания приводятся напряжения на выходах 3.3/5/12 В, а само тестирование будет проводиться «до железки», пока блок питания не выключится. Это позволит оценить перегрузочную способность модели БП. Данный тест обязан проводиться быстро, иначе можно нарушить условие кратковременности перегрузки, оговариваемой на блоки питания.

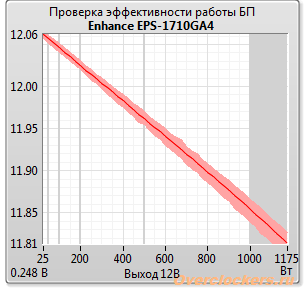

Выход 12 вольт

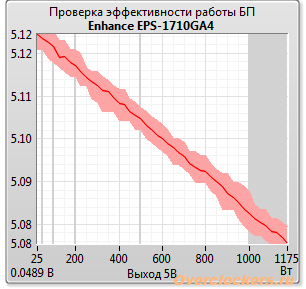

Выход 5 вольт

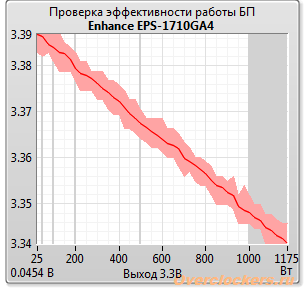

Выход 3.3 вольта
Диаграммы выше частично повторяют ранее приведенные нагрузочные характеристики, но с одной особенностью – мера нагрузки по всем выходам повышается одновременно и монотонно, от минимального значения до максимального.
Блок питания повторяет то, что демонстрировал ранее – небольшое изменение выходных напряжений под нагрузкой с крайне низким уровнем пульсаций.

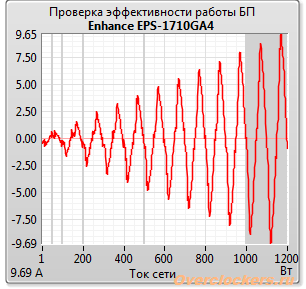

Ток потребления сети
Форма тока потребления приближается к синусоидальной лишь во второй половине графика, что типично для компьютерных БП. Подробнее форма тока будет рассмотрена в следующем пункте испытаний.
