Система охлаждения

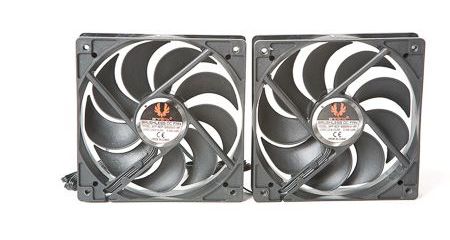

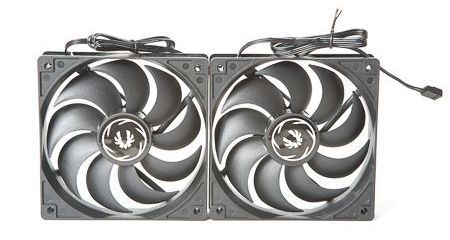

В комплекте с корпусом идут два 120 мм вентилятора BitFenix. Их маркировка – BFF-SCF-12025KK-RP, они относятся к серии Spectre 120 мм Black.
Характеристики вентилятора
реклама
Параметр |
|
Маркировка |
|
Диаметр, мм |
|
Толщина, мм |
|
Диаметр ротора, мм |
|
Длина провода, мм |
|
Тип коннектора |
|
Скорость вращения, об/мин |
|
Воздушный поток, CFM |
|
Уровень шума, дБА |
|
Номинальный ток, А |
|
Потребление энергии, Вт |
|
Подшипник |
|
Масса, г |
|
Минимальное напряжение, при котором крутится, В |
|
Минимальная скорость вращения, об/мин |
|
Рекомендованная цена, руб. |
|
|
Это фирменные вентиляторы BitFenix. Несмотря на свою стоимость, они действительно тихие, даже на 1000 об/мин они не напоминают о себе, хотя воздушный поток этих вертушек оставляет желать лучшего.

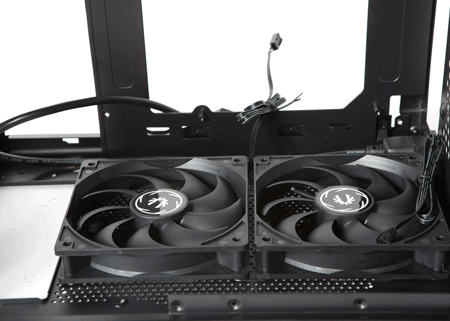

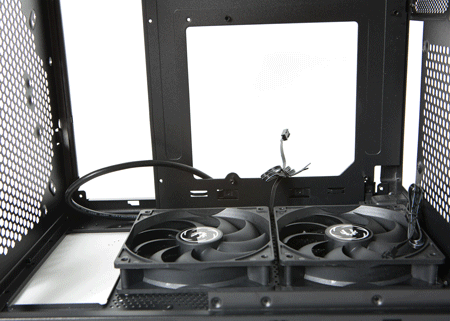

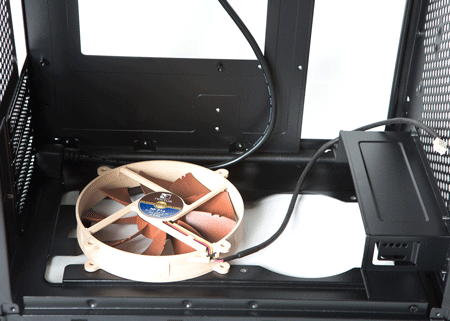

В нижнюю часть корпуса можно установить модели типоразмера 2 x 120 мм или 1 x 140 / 200 / 230 мм.
реклама

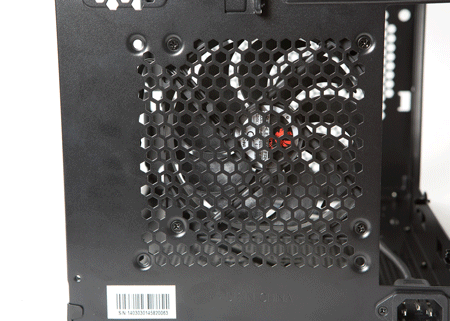

На заднюю стенку можно повесить один 120 мм, либо один 140 мм вентилятор. Стоит отметить, что для каждой версии предусмотрены свои крепления, и в данном случае нельзя установить 140 мм вертушки с креплениями 120 мм, из-за смещенного в один угол крепления под 120 мм.

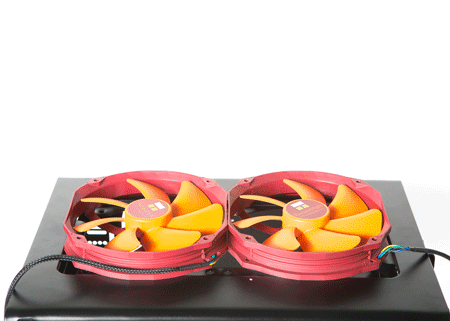

Верхняя часть предназначена для установки двух 120 мм вентиляторов или 240 мм радиатора СЖО. С учетом того, что ее длина составляет 280 мм, при желании и прямых руках можно установить радиатор 280 мм.
Тестовый стенд, ПО и методика
Тестовая конфигурация:
- Материнская плата: Asus Maximus VI Gene Z87 (BIOS 1505);
- Процессор: Intel Core i7-4790K (скальпирован);
- Система охлаждения процессора: Thermalright Silver Arrow IB-E + Noctua NF-P14;
- Оперативная память: 4 x 4 Гбайта Corsair Dominator GT, 2133 МГц, 9-11-10-27 1T, 1.5 В;
- Блок питания: Corsair AX760, 760 Ватт;
- Видеокарта: Palit GeForce GTX 680 2 Гбайта;
- Система охлаждения видеокарты: Thermalright Shaman + Noctua NF-P14;
- Дисковая подсистема:
- Crucial M4, 512 Гбайт, SATA 6 Гбит/с;
- Crucial M4, 256 Гбайт, SATA 6 Гбит/с;
- Western Digital Caviar Green, 2 Тбайта, SATA 6 Гбит/с;
- Реобас: BitFenix Recon.
Методика тестирования и ПО:
За прогрев компонентов отвечали:
- LinX 0.6.4 AVX (20 минут);
- 3DMark All test (Ice Storm; Could Gate; Fire Strike).
Мониторинг осуществлялся при помощи следующих программ:
- RealTemp 3.70;
- CPUID CPU-Z G1;
- HWMonitor x64.
Режимы тестирования:
- True silent (<10 дБ);
- Silent (15-17 дБ);
- Normal (>20 дБ).
В каждом режиме тестирование проводилось в два этапа: для начала LinX 0.6.4 AVX нагревал процессор в течение 20 минут, затем запускался 3DMark All test (Ice Storm; Could Gate; Fire Strike). Замеры температур осуществлялись как при открытом, так и при закрытом состоянии BitFenix Prodigy M.
Остается сказать пару слов о работе вентиляторов. Родные корпусные пропеллеры вращались на разных оборотах: один в диапазоне 500-1000 об/мин, второй – 400-800 об/мин. Вертушки Noctua NF-P14, установленные на процессоре и видеокарте, работали с постоянной скоростью во всех режимах – 750 об/мин. Вентилятор блока питания работал в гибридном режиме, и ни в одном из тестов его крыльчатка не начинала вращаться, так что можно сказать, что БП работал в пассивном режиме. Тем не менее, для чистоты эксперимента тест был проведен в активном режиме, но и в этом случае разницы в температурных показателях не выявилось.

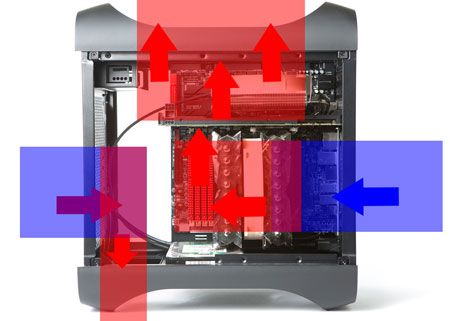

Схема воздушного потока в корпусе, по которой проводилось тестирование:
реклама
Сверху осуществлялся забор холодного воздуха, который в свою очередь блокировался видеокартой и доходил до процессора уже нагретым. Тыловой вентилятор выдувал горячий воздух, а блок питания забирал воздух с лицевой части и выдувал вниз.
Результаты тестирования
Тест в режиме True silent (<10 дБ)
В данном режиме корпусные вентиляторы работали на следующих скоростях: верхний – 400 об/мин (вдув), тыловой – 500 об/мин (выдув).
Меньше – лучше
Включите JavaScript, чтобы видеть графики
На минимальных оборотах корпусные вертушки явно не справляются с продувом воздуха из-за очень низкого уровня воздушного потока, но такова цена абсолютной тишины. Их работу не слышно даже с расстояния 30 см, зато температуры открытого стенда заметно ниже.
Тест в режиме Silent (15-17 дБ)
В данном режиме корпусные вентиляторы работали при следующих оборотах: верхний – 600 RPM (вдув), тыловой – 800 RPM (выдув).
Меньше – лучше
Включите JavaScript, чтобы видеть графики
При повышении скорости вращения крыльчаток температуры заметно снизились, хотя и оставались высокими. Уровень шума поднялся незначительно, но системный блок по-прежнему не было слышно с расстояния 30 см.
Тест в режиме Normal (>20 дБ)
В данном режиме корпусные вентиляторы работали на следующих скоростях: верхний – 800 об/мин (вдув), тыловой – 1000 об/мин (выдув).
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Назвать шумной их работу на максимальных оборотах нельзя, все в пределах нормы. Температуры опустились до приемлемого уровня, причем в открытом состоянии корпуса происходило снижение еще на 3-5 градусов.
Дополнительные схемы охлаждения в BitFenix Prodigy M
Вентиляторы Noctua NF-P14, установленные на процессоре и видеокарте, работали с постоянной скоростью 750 об/мин, корпусные пропеллеры вращались на 700 об/мин.

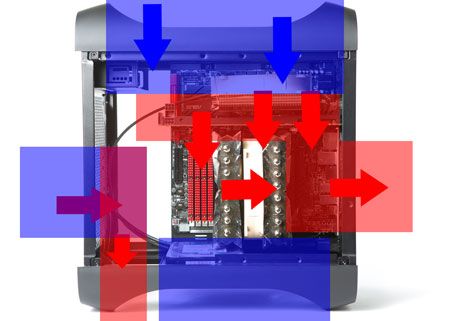

Дополнительно система охлаждения была перенаправлена в другом направлении: верхний вентилятор на выдув, а тыловой на вдув, кроме того, изменено и направление воздушного потока процессорного вентилятора.
При этом особой разницы в температурах по сравнению с основным режимом тестирования не выявилось.
А вот при использовании данной схемы, которая отличается от предыдущей сменой направления воздушного потока связки GeForce GTX 680 c Thermalright Shaman и Noctua NF-P14, процессору было намного комфортнее. Но в этом случае видеокарта перегрелась и пройти тест не смогла.
При установке в Prodigy M вентилятора типоразмера 140 мм на выдув производительность системы охлаждения заметно улучшалась. Объясняется это просто – все нагревающиеся элементы расположены в корпусе близко друг к другу, поэтому очень желателен хороший продув, либо применение СВО или не такого горячего «железа».
Заключение
У компании BitFenix получился очень интересный корпус. В числе его достоинств – необычный дизайн и широкие возможности расширения, качественные материалы и тихие штатные вентиляторы, а также удобное расположение кнопок, аудио- и USB разъемов.
В этом малыше можно собрать очень производительную систему, благо разработчики предусмотрели возможность установки радиаторов СЖО 240 мм, четырех жестких дисков 3.5" и пяти устройств 2.5", процессорного кулера высотой до 160/200 мм и двух видеокарт. Общую картину омрачают лишь возникшие в процессе сборки затруднения, обусловленные форматом корпуса и близким расположением компонентов, и хлипкие пластиковые ручки.
Что в итоге? BitFenix Prodigy M – универсальный корпус с гибкими возможностями кастомизации, расширения и модификации системы охлаждения. И все бы хорошо, если бы не его цена, которая довольно высока. На этом фоне куда интереснее смотрится Aerocool DS Cube, который проигрывает модели BitFenix в размерах, но зато обладает меньшим ценником. Энтузиасты же могут обратить внимание на более дорогой SilverStone Fortress FT03, уровень качества которого соответствует стоимости. А при потребности именно в компактном и вместительном корпусе одним из вариантов может стать и менее привлекательный, но такой же внутри BitFenix Phenom M.
Плюсы BitFenix Prodigy M:
- Компактные габариты;
- Стильный дизайн;
- Продуманная конструкция;
- Различные возможности комбинации СО;
- Поддержка двух радиаторов СЖО;
- Защита от пыли на передней и верхней части;
- Поддержка высокого кулера CPU и длинной видеокарты;
- Хорошее охлаждение видеокарты;
- Наличие ручек для переноски;
- Наличие портов USB 3.0;
- Низкий уровень шума.
Минусы корпуса:
- Неудобная сборка;
- Совместимость не со всеми БП;
- Хлипкий пластик;
- Завышенная стоимость.
