Особенности сборки
Несмотря на довольно подробную инструкцию, в которой рассказывается о том, что и как нужно делать, стоит упомянуть о некоторых нюансах и проблемах совместимости.
Установка жестких дисков стандарта 3.5" в Prodigy M происходит по одному принципу: в специальные отверстия вдеваются резинки, после чего прикручивается накопитель. Максимальное количество таких устройств – четыре штуки, два на специальный съемный модуль и два на дно корпуса.
реклама

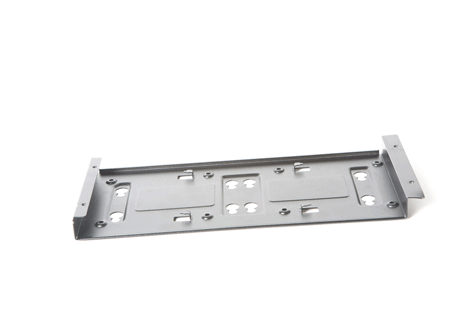

На приведенном анимированном изображении показана установка «винчестера» на специальный съемный модуль, и принцип установки 3.5" HDD. Установка жесткого диска на съемный модуль ограничивает высоту процессорной системы охлаждения до 160 мм, так, стендовый кулер Silver Arrow IB-E (высотой 163 мм) блокировал установку HDD подобным образом.

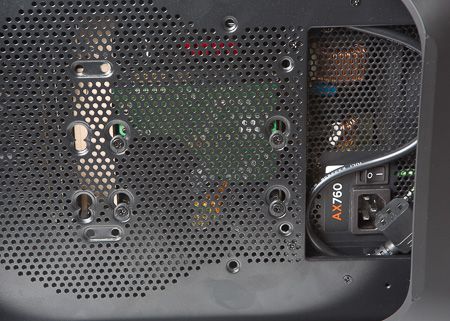

Второй способ установки 3.5" HDD на дно корпуса представлен выше. В таком случае перед тем, как прикрутить жесткий диск, советую сразу подключить SATA кабель и кабель питания. При этом придется столкнуться с выбором, что установить – жесткие диски или вентиляторы.
На той же фотографии видно, что при выборе блока питания для данного корпуса нужно быть внимательным. К примеру, смещенный к краю разъем подключения кабеля питания на Corsair AX760 сделал невозможным подключение встроенного кабеля в любой ориентации. Хорошо, что высоты ножек хватило, чтобы подключить обычный кабель питания.

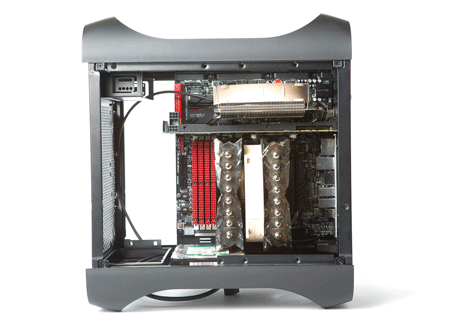

После установки материнской платы штатные ручки были возвращены на место.

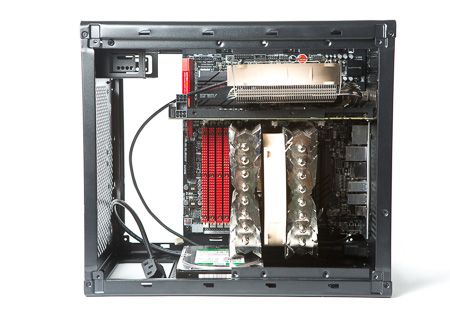

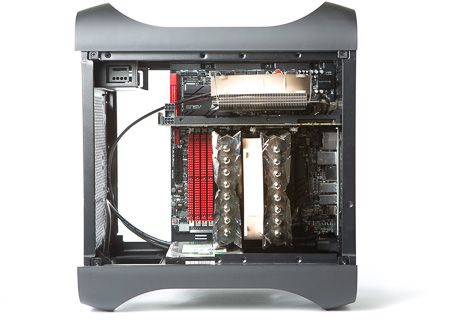

Стендовая системная плата Asus Gene форм-фактора mATX в корпусе чувствует себя вполне комфортно, не было проблем и с установкой GeForce GTX 680 c Thermalright Shaman, и тем более с установкой жесткого диска Western Digital.
реклама

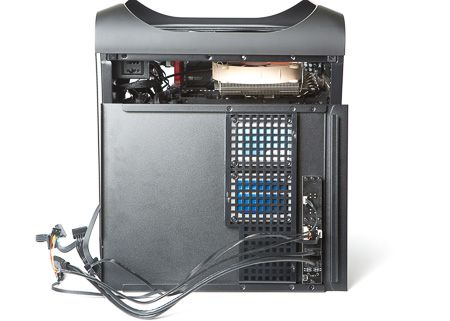

Необходимо отметить, что перед установкой материнской платы желательно просунуть через специальное отверстие в правом углу кабель для питания процессора. В противном случае после ее установки протащить разъем питания 8 pin становится затруднительно, хотя и возможно.

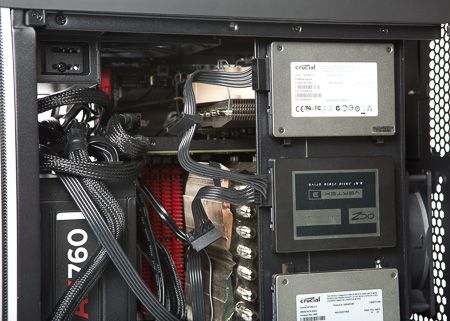

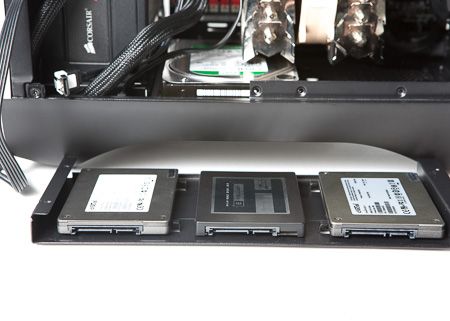

Устройства для хранения данных типоразмера 2.5" в количестве трех штук можно установить на специальный съемный модуль, но опять же кабели питания (как на снимке ниже) устанавливаются немного на излом, что может повредить HDD/SDD. В этом случае лучше использовать обычные кабели питания SATA с прямым штекером.
При установке этого модуля только с 2.5-дюймовыми устройствами возможная высота процессорного кулера увеличивается до 180 мм.
Кроме того, можно установить два 2.5" HDD/SSD на стенку боковой крышки в специальные крепления на четыре болта. Здесь Г-образные кабели питания подойдут уже без проблем. А вот для подключения аудиокабеля и USB придется снять видеокарту.
Установка блока питания крайне проста. Его можно установить в двух вариациях, вентилятором вовнутрь или к стенке, но перед этим рекомендую подключить кабель питания материнской платы.

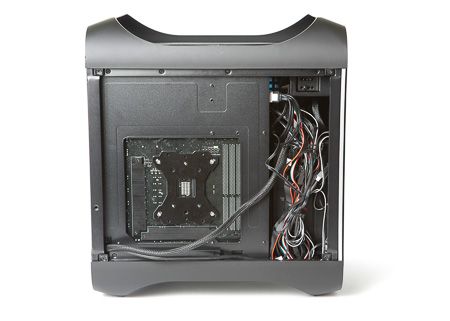

Несмотря на компактность, внутри более чем достаточно места для того, чтобы спрятать аккуратно кабели и шлейфы.
Дополнительно в корпус был установлен реобас BitFenix Recon, все кабели были убраны без проблем, не мешая ничему.

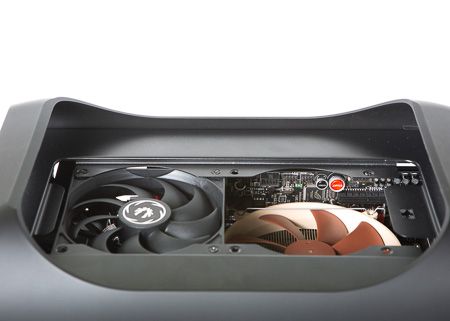

Один из штатных вентиляторов был установлен наверх и отвечал за вдув, второй крепился к задней стенке, работая на выдув.
реклама
Лично меня приятно удивили возможности и вместительность BitFenix Prodigy M. Но если уж придираться, то в процессе работы над обзором отмечались покачивания при случайном толчке стола, на котором размещался испытуемый. Кроме того, несмотря на заявления производителя об очень прочных ручках, при попытке поднять собранную систему за них они заметно прогнулись.

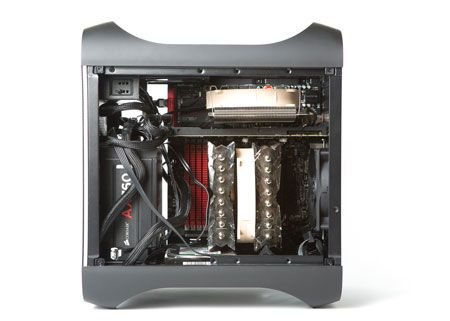

Но все это меркнет на фоне того, что этот малыш уместил в себе тестовую конфигурацию, состоящую из материнской платы на базе чипсета Intel Z87, процессора i7-4790K, кулера Thermalright Silver Arrow IB-E, видеокарты GeForce GTX 680 c Thermalright Shaman и трех накопителей для хранения данных. Это очень неплохо для такой крохи.
