Технические характеристики
Поддерживаемые процессоры | AMD APU Athlon x4, A4, A6, A8, A10 в исполнении FM2 / FM2+ |
Системная шина, частота | UMI (2 Гбайт/с) |
Системная логика | AMD FCH A88X |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 800 / 1066 / 1333 / 1600 / 1866 / 2133 / 2400 (разгон) МГц |
Слоты расширения | 3 - PCI-e 2.0 / 3.0 x16 (x8+x8 или x8+x4+x4) 3 – PCI-e 2.0 x1 1 – PCI |
Поддержка Multi-GPU | CrossFireX |
Поддержка SATA/RAID | 8x SATA 6.0 Гбит/с портов – AMD A88X; RAID 0, 1, 5, 0+1, JBOD |
Поддержка mSATA | нет |
Сеть | 1х Atheros Killer E2205 |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+6x USB 2.0 (AMD A88X) |
USB 3.0 | 2+2x USB 3.0 (AMD A88X) 4x USB 3.0 (VIA VL805) |
IEEE-1394 | нет |
Системный мониторинг | Fintek F71878AD |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 для мыши или клавиатуры 2x USB 2.0/1.1 6х USB 3.0 1x RJ45 1x HDMI 1x Display Port 1x DVI-I 1x D-Sub 1х Optical S/PDIF Out 6x 3,5 мм Jack |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
BIOS материнских плат MSI изучен уже вдоль и поперек, тем более что устройства серии Gaming уже бывали в нашей тестовой лаборатории. Поэтому нет смысла детально останавливаться и подробно расписывать этот пункт. Предлагаю вашему вниманию видеоматериал, где показано меню практически полностью со всеми вкладками.
реклама
Напряжение на компонентах изменяется в следующих диапазонах:
- CPU Voltage (от -0.1 до +0.5 В с шагом 0.01 В);
- CPU NB Voltage (от -0.1 до +0.5 В с шагом 0.01 В);
- CPU VDD Voltage (от 1.06 до 1.37 В с шагом 0.01 В);
- DRAM Voltage (от 1.35 до 1.80 В с шагом 0.01 В);
- CPU PLL Voltage (от 1.70 до 1.98 В с шагом 0.02 В).
Тестовый стенд
Тестирование материнской платы MSI A88X-G45 Gaming проводилось в составе следующей конфигурации:
- Процессор: AMD A10-7850K (3700 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: MSI A88X-G45 Gaming, версия v 1.1B1;
- Память: 2 x 8 Гбайт DDR3 1600, Hynix HMT41GU6AFR8C-PB;
- Видеокарта: MSI R9 270X Gaming 2 Гбайта (1030 / 5600 МГц (ядро/память));
- Накопитель SSD: Plextor M5 PRO 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Материнская плата попала на тестирование с бета-версией BIOS, а на момент тестирования релиза еще не было. Меня это огорчило, поскольку наблюдались некоторые проблемы именно с разгоном.
Со штатным режимом никаких вопросов не возникало и даже пресловутый OC Genie работал, как положено, с двумя разными процессорами AMD A10-6800K и A10-7850K.
реклама
А вот с ручным режимом что-то как-то сразу не заладилось. Я уже приблизительно знал предел обоих камней на воздухе: 4900 МГц для 6800К и 4400 МГц для 7850К, но здесь мне этого повторить не удалось.

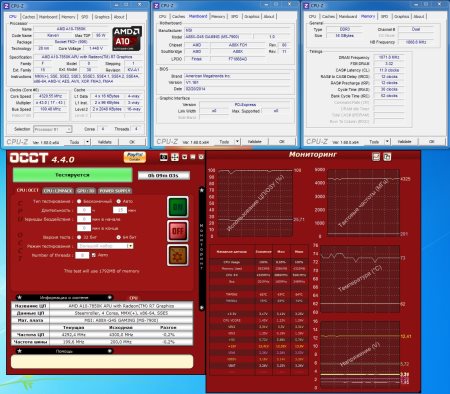

К этому добавились проблемы с памятью. Везде практически эти модули Hynix без проблем работали на частоте 2133 МГц с таймингами 11-11-11-30-1T. Здесь их пришлось увеличить до 11-12-12-30-1T

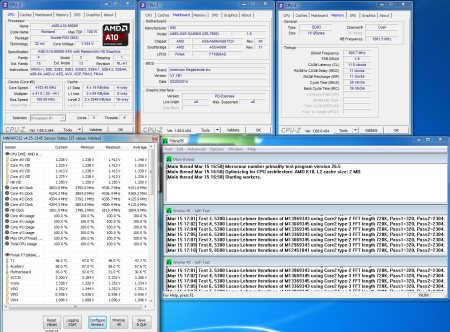

Здесь же хорошо видно, что процессор заработал лишь на 4300 МГц. Такой скромный результат приходится списывать на еще пока «сырой» BIOS и этому есть разумные объяснения. Начнем с того, что по непонятной причине практически не работает функция загрузки с параметрами по умолчанию при переразгоне. Поэтому приходится часто сбрасывать BIOS. Хорошо, что еще есть профили, куда можно записывать конфигурацию, а потом ее загружать. Самым важным моментом послужил тот факт, что напряжение приходилось подбирать на ощупь вслепую. Устанавливаешь в BIOS одно значение, загружаешь систему, и фирменная утилита показывает другое, а тестер отображает третье. Под конец я уже наловчился выставлять в BIOS одно значение, а дальше через Command Center подгонял его до стабильного состояния.
С памятью тоже все предельно ясно. На других платах мне удавалось завести ее на 2400 МГц, а здесь, какие бы тайминги и напряжение я не выставлял, мне это не удалось. Похожая ситуация наблюдается с шиной. Максимум чего мне удалось добиться это 105,8 МГц. Это очень скромный результат, который также косвенно подтверждает, что BIOS еще нуждается в доработке. К сожалению, мне не довелось попробовать релиз v1.1, поэтому остается надеяться на реванш и реабилитацию, к тому же есть планы по снятию крышки с процессора.
Программное обеспечение
Отдельного упоминания заслуживает поставляемое программное обеспечение. Разумеется, мы не будем обсуждать игру Assassin's Creed, а посмотрим на фирменный софт, предназначенный для мониторинга и управления устройством – MSI Command Center.
В данном случае ее внешнее оформление выполнено в стилистике серии MSI Gaming. Соответствующая эмблема находится в левом верхнем углу открывшегося окна.
Сверху посередине находится название утилиты. В правой части представлена небольшая информация о системе: температура процессора, используемая операционная система, версия BIOS, модель процессора, модель материнской платы. Ниже верхней полосы расположены пять кнопок небольшого меню. Справа можно увидеть еще четыре, которые позволяют осуществить определенное действие с настройками, а именно: загрузить по умолчанию, сохранить, загрузить сохраненные и просто применить.

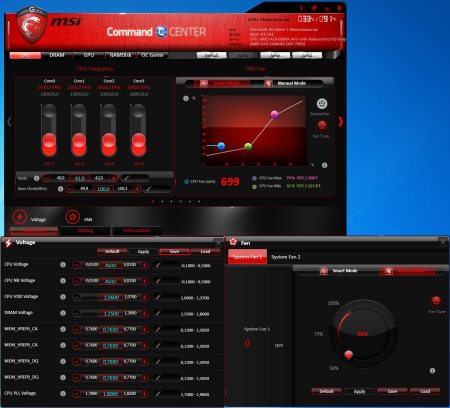

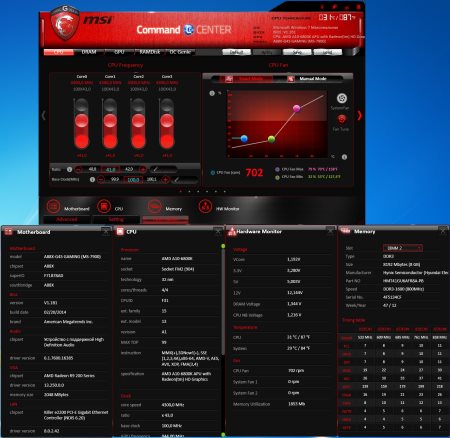

Открывается окно на первой вкладке меню, которая называется CPU. В середине находятся два окна. В левом показана рабочая частота каждого из ядер. Там же есть графическая часть с красными шариками, которая динамически отображает ее рост или снижение. Сверху над каждым модулем указана итоговая частота и формула по которой она образуется. Ниже как раз можно задать значение коэффициента и системной шины.
В правом окне расположен интерфейс управления процессорным вентилятором. Для этого предусмотрено два режима интеллектуальный и ручной. В первом можно установить два значения, а точнее выбрать две точки на графике зависимости температуры от скорости вращения вентилятора. Соответственно при достижении определенной температуры скорость вентилятора будет устанавливаться исходя из полученного графика. Мне показался такой подход очень удобным. Что касается ручного режима, то в нем можно банально установить постоянную скорость вращения вентилятора в процентном соотношении. Здесь же отображается значение количества оборотов в реальном времени.
Разумеется для того, чтобы воспользоваться возможностью изменять частоту шины и множитель необходимо сначала выставить подходящее напряжение. Для этого внизу есть некоторое подобие кнопки, которая называется Voltage. Нажав ее, открывается еще одно окно, которое находится внизу слева.
реклама

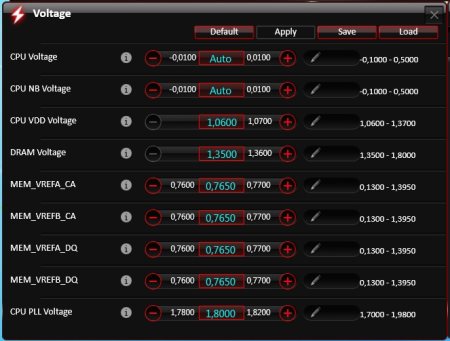

Здесь не только показаны текущие значения напряжений на компонентах, но еще есть возможность их изменить, а также тут указаны границы, в которых осуществляются регулировки. Сверху также есть четыре кнопки, которые позволяют загрузить по умолчанию, сохранить, загрузить сохраненные и применить настройки. Правее пункта Voltage находится кнопка Fan.

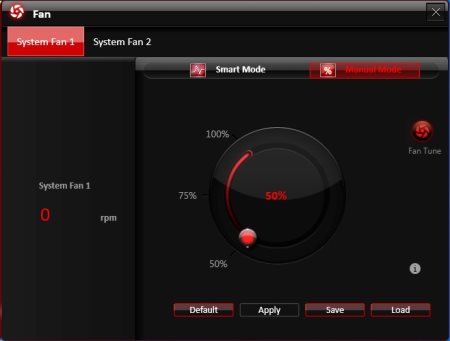

Здесь осуществляется управление еще двумя системными вентиляторами, которые подключаются к четырехконтактным коннекторам. Здесь также предусмотрено два режима: ручной и интеллектуальный.
Ниже этих двух кнопок находятся еще три, которые образовывают еще одно меню. Эти две относятся к пункту Advanced. Дальше идет вкладка Settings.

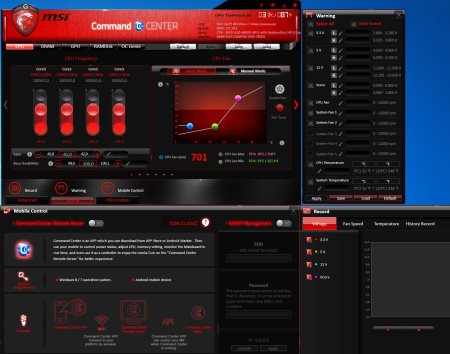

Сверху появляются три другие кнопки: Record, Warning и Mobile Control. Все три окна показаны на картинке. В первом, Record, можно осуществлять запись значений системных напряжений, температуры и скорости вращения вентиляторов. Во втором можно настроить систему оповещения при достижения системой установленных значений. Третье окно самое интересное. Здесь можно настроить управление материнской платой при помощи коммуникатора или планшета с операционной системой Android. Однако для этого необходимо наличие беспроводного сетевого адаптера, а он на этой плате не предусмотрен.
Следующий пункт нижнего меню называется Information. Выше появляются очередные четыре кнопки.

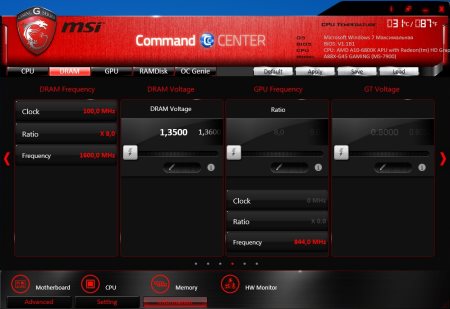

В соответствующих окнах отображается информация о компонентах системы. Возвращаемся к верхнему меню и переходим к следующему пункту DRAM.

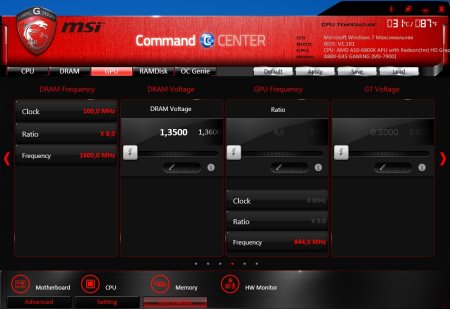

Здесь можно управлять частотой и напряжением не только памяти, но и интегрированного графического процессора. Что же тогда означает следующий пункт - GPU. Он просто дублирует этот, в чем можно убедиться наглядно.

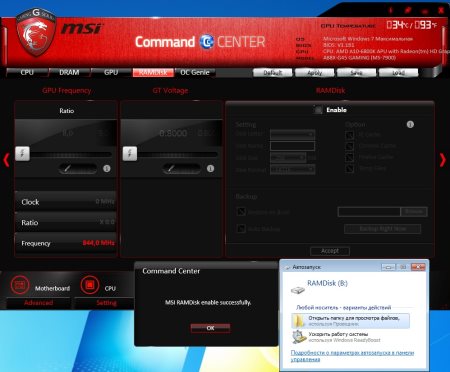

Дальше следует кнопка RAMDisk.
Что это такое? Это специальное приложение, которое позволяет использовать оперативную память для создания в ее области виртуального диска.
Разумеется, здесь предусмотрена возможность выбрать букву диска, имя, размер и тип файловой системы. Также его можно использовать для кэширования информации из разных браузеров или для временных файлов. Есть настройки для того, чтобы сохранять все в файл специального образа, что необходимо при выключении или перезагрузке, когда оперативная память сбрасывается.

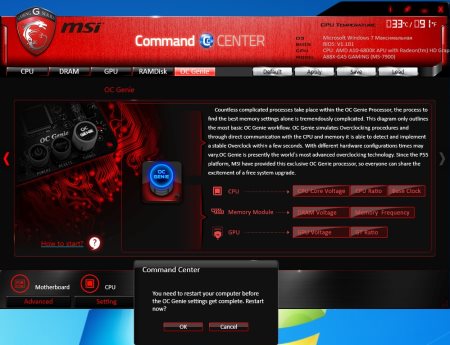

И на десерт остался последний пункт, который называется OC Genie.
Здесь находится всего одна кнопка, которая активизирует соответствующую функцию. После этого компьютер перезагружается и начинает работать в режиме легкого разгона.
