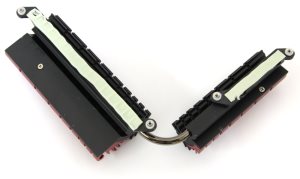

Транзисторы разделены на две части сверху и сбоку. Они выстроены в два ряда и накрыты двумя радиаторами, соединенными между собой тепловой трубкой.
Они отличились сложной формой, и здесь отчетливо осознаешь, что стиль превыше всего. Достаточно посмотреть на профиль каждого радиатора.
реклама

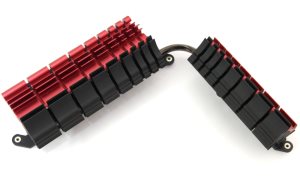

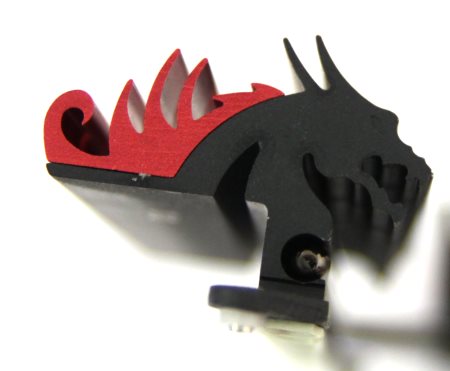

Оба изготовлены из алюминиевого сплава и окрашены в черный цвет. В профиль они напоминают силуэт дракона из логотипа серии Gaming. Сверху крепится еще одна часть радиатора, также из алюминия, но окрашенная в красный цвет. Получается симпатично, но монолитная конструкция была бы чуть эффективнее. Оба радиатора крепятся при помощи двух подпружиненных винтов каждый.
В качестве термоинтерфейса используется мягкая светло-зеленая терморезинка. Она очень хрупкая и не выдерживает частого демонтажа. Поэтому лишний раз снимать ее не стоит.
Еще один радиатор отвечает за охлаждение набора логики.

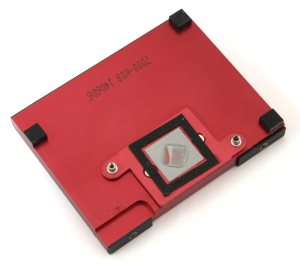

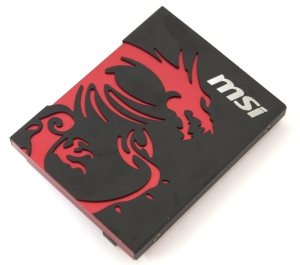

Он также выполнен в фирменном стиле серии MSI Gaming. За основу взят алюминиевый брусок, выкрашенный в красный цвет. Сверху он закрыт декоративной черной пластинкой с прорезями, образующими силуэт все того же дракона. Крепится она по бокам маленькими винтами. С другой стороны можно увидеть тонкую алюминиевую пластину теплосъемника. По его периметру проходит тонкая защитная рамка из мягкого пористого материала.
Крепление к основному телу осуществляется двумя винтами. Помимо этого основание приклеено. В качестве термоинтерфейса используется затвердевшее серое вещество. По краям находятся два ушка, в которых есть стальные втулки. Именно в них вкручиваются подпружиненные винты с обратной стороны платы.

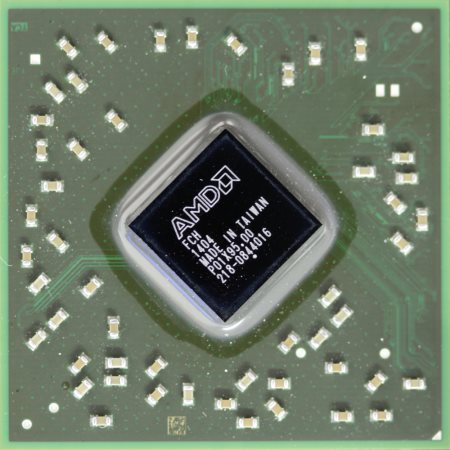

После демонтажа радиатора можно обнаружить сам чипсет AMD FCH A88X.
реклама
Мы уже неоднократно могли его видеть в обзорах. По сути он исполняет функции южного моста, поскольку северный (NB) уже давно интегрирован в процессор. Именно в самом процессоре находятся контроллер памяти и шины PCI-e. С южным мостом они соединяются по интерфейсу UMI (Unified Media Interface). AMD FCH A88X представляет для этой платформы самые широкие функциональные возможности. К ним относится поддержка восьми портов SATA 3.

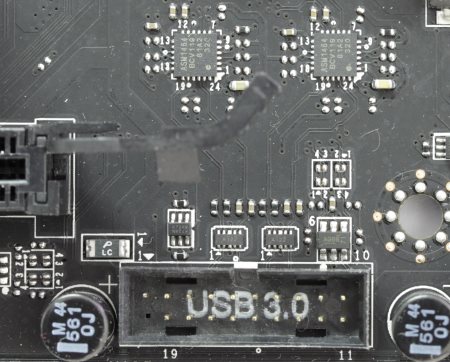

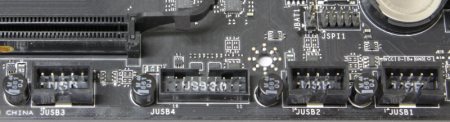

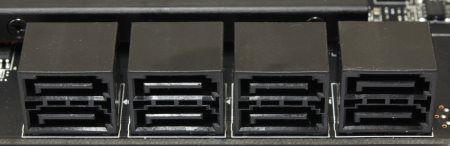

Соответствующее количество разъемов можно обнаружить с боку внизу. Поддержка еще одного современного интерфейса также реализована в полной мере. Сейчас речь идет о USB 3.0. Чипсетом поддерживается четыре таких порта. Два из них в виде колодки находятся в самом низу платы и еще два можно обнаружить на задней панели.
Производитель посчитал, что этого будет недостаточно. Поэтому на задней панели можно найти еще четыре разъема USB 3.0. Они реализованы отдельным контроллером VIA VLI VL805-Q6 , который распаян рядом.
Конечно, есть поддержка привычного интерфейса USB 2.0. Внизу расположены три колодки для поддержки шести устройств, а на задней панели можно найти еще два разъема.
На этой материнской плате находятся семь слотов расширения: один PCI, три PCI-e x1 и три PCI-e x16.
Третье поколение шины PCI-e поддерживается только при установке процессоров Kaveri. Кроме этого есть поддержка технологии CrossFireX, которая может работать по формуле x8+x8+x0 или x8+x4+x4. Лично мне кажется, что для данной платформы три видеоадаптера - это перебор. Два - вполне реально, но тоже нужно их грамотно подобрать потому, что даже самый производительный процессор AMD A10-7850K не вытянет пару AMD Radeon R9 290X. Работать они, конечно же, будут, но не смогут раскрыть весь свой потенциал. Расположение слотов не всем может показаться удачным. Однако я бы назвал это идеальным вариантом именно для CrossFire. В самый верхний слот PCI-e x1 устанавливается звуковая карта, а далее идут два видеоадаптера с двухслотовой системой охлаждения. Между ними получается достаточно пространства, чтобы верхнему можно было брать воздух.

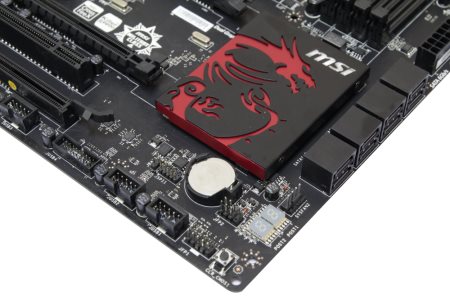

В правом нижнем углу находится кнопка сброса BIOS. Рядом с ней находятся два разъема для подключения кнопок, индикаторов корпуса и спикерфона. Также чуть выше можно обнаружить два семисегментных индикатора POST кодов загрузки и инициализации.

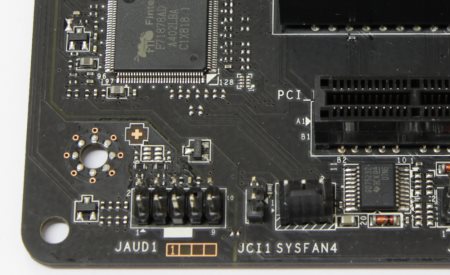

Там же неподалеку находится батарейка и перемычка для сброса BIOS. Последняя может пригодиться разве что после отрыва кнопки ClrCMOS. В левом нижнем углу разместился коннектор для подключения передней аудиопанели.
реклама

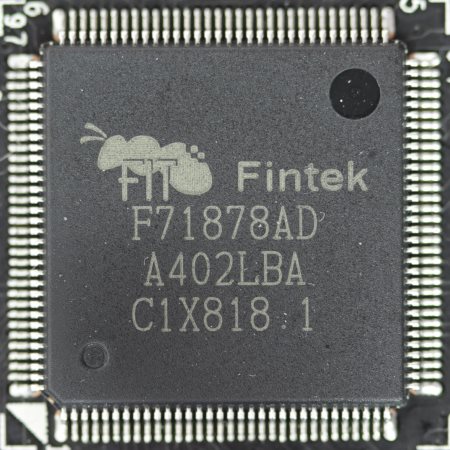

Выше находится контроллер ввода/вывода и системного мониторинга Fintek F71878AD.
Дальше по левому краю можно обнаружить место, где находится звуковой кодек.

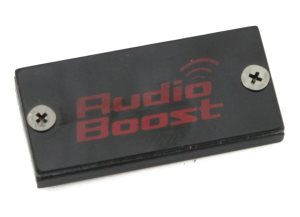

Сама микросхема закрыта декоративной крышкой. Последняя прикручена лишь двумя винтами на пружинках с обратной стороны. Поэтому не составляет особого труда открутить ее.

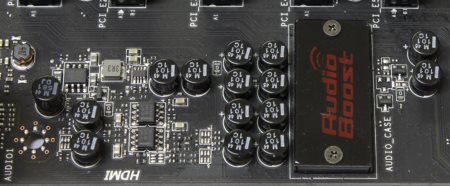

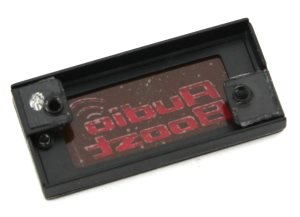

Отлично видно, что она частично прозрачная. Это необходимо для того, чтобы надпись Audio Boost подсвечивалась изнутри светодиодами. Их можно обнаружить недалеко от звукового кодека после демонтажа крышки.

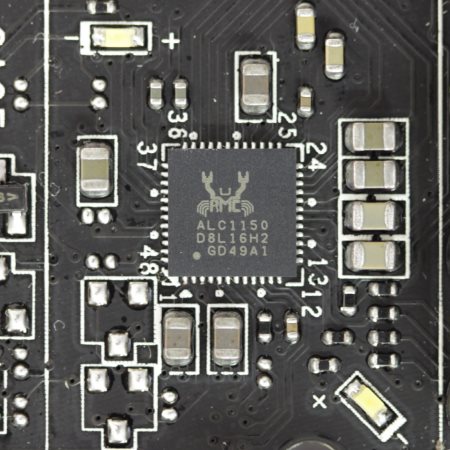

В середине находится микросхема Realtek ALC1150. Это передовой восьмиканальный звуковой кодек компании Realtek. Хоть цифры и говорят, что отношение «сигнал/шум» немного улучшилось по сравнению с тем же ALC898, никакой принципиальной разницы при прослушивании не отмечалось.

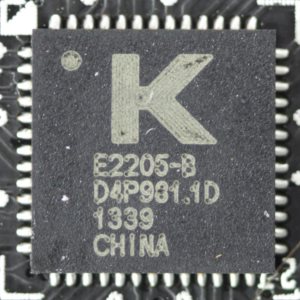

Выше распаяна микросхема гигабитного сетевого контроллера Atheros Killer E2205.
Она очень часто встречается на разных моделях материнских плат, предназначенных для геймеров. Основное ее отличие от аналогичных решений заключается в программном обеспечении, которое позволяет гибко регулировать приоритеты трафика.

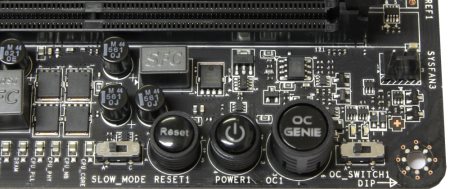

В правом верхнем углу находится блок из переключателей и кнопок.
Среди них есть две самые обычные: Power и Reset, которые удобны в случае открытого стенда.
Рядом находится переключатель OC Genie. У него есть два положения: включен и выключен. При активации запускается встроенный алгоритм разгона, и материнская плата автоматически увеличивает частоты процессора и интегрированного видеоядра. При этом внутри загорается светодиод. Рядом размещены еще два переключателя Slow Mode и OC Switch. Первый позволяет увеличить стабильность системы при экстремальном охлаждении, а второй позволяет выбрать одну из двух предустановленных степеней разгона.

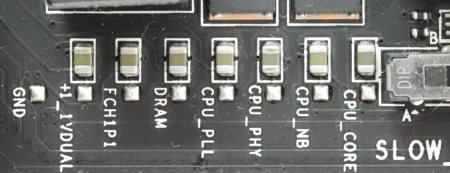

Неподалеку можно обнаружить площадки для замера напряжений на компонентах системы.

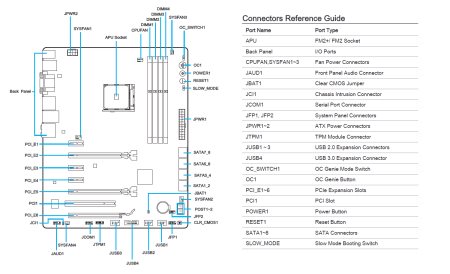

Все разъемы и коннекторы приводятся на прилагаемой в инструкции схеме.
Легко заметить, что можно подключить пять вентиляторов. Для этого предусмотрено три четырехконтактных и два трехконтактных разъема.

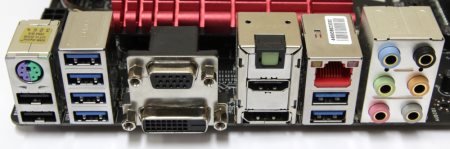

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Шесть разъемов USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход D-Sub;
- Один видеовыход DisplayPort;
- Один видеовыход DVI-I;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
