Тест и обзор корпуса Lian Li PC-A75X / 76X (страница 3)
реклама
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
- Материнская плата: ASUS Z87-A;
- Центральный процессор: Intel Core i5-4670K;
- Охлаждение CPU:
- Радиатор: Scythe Mugen 4;
- Вентилятор: Scythe 120 мм;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 4 Гбайта G-Skill DDR3;
- Видеокарта: HIS (reference) 2 Гбайта ATI Radeon HD 6950;
- Дисковая подсистема: SSD Patriot Warp 64 Гбайта;
- Блок питания: Hipro HP-D6301AW, 630 Ватт.
Особенности сборки
Системная плата в Lian Li PC-A75X/76X устанавливается на стандартные шестимиллиметровые стойки. Причем, для фиксации к ним платы, предусмотрены винты с накатанной головкой. Несмотря на то, что из-за компоновки элементов на материнской плате не все винты можно легко закрутить руками, их удобнее закручивать отверткой, чем обычные маленькие винтики. Они выгодно отличаются тем, что не норовят ускользнуть из пальцев и куда-нибудь закатиться. Да и с эстетической точки зрения подобное решение весьма привлекательно.
реклама
Как уже упоминалось, поддерживаются форм-факторы mini-ITX, microATX, ATX, E-ATX и XL-ATX.
В таком просторном корпусе полноценная материнская плата типоразмера ATX выглядит как малютка mini-ITX. Обратите внимание, какие запасы свободного места остаются при установке 157-миллиметрового Scythe Mugen 4.

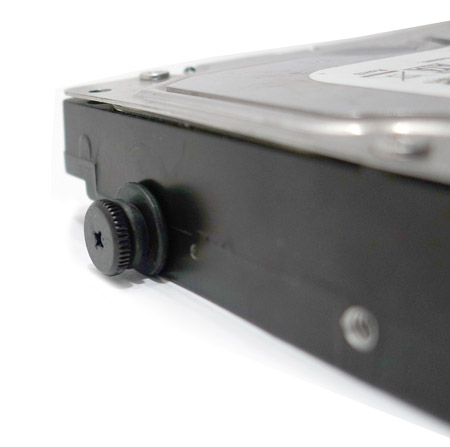

Переходим к установке жестких дисков. К каждому HDD нужно прикрутить четыре резиновые шайбы с помощью специальных винтов с накатанной головкой, которые при должном усердии можно закрутить руками:
После этого дооборудованный таким образом диск можно без лишних усилий надежно зафиксировать на своем месте в корзине. Причем, стоит рассчитывать на хорошую изоляцию корпуса от его вибрации.

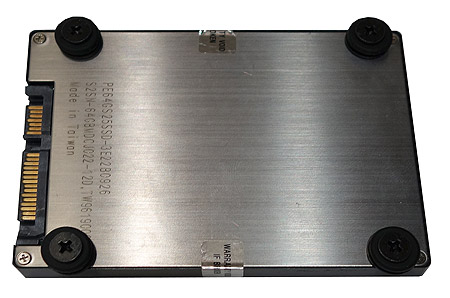

SSD накопители формата 2.5” также подлежат прохождению этой процедуры.
реклама

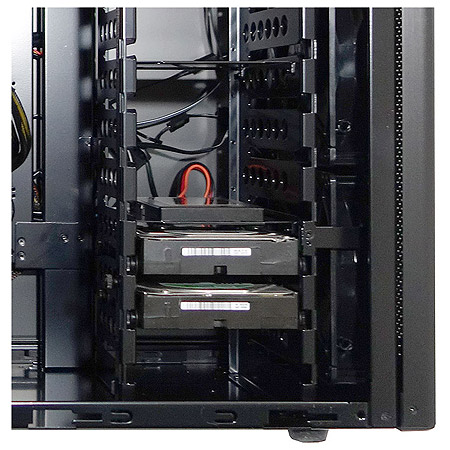

Для того чтобы проиллюстрировать наполнение корзины дисками, была установлена пара «винчестеров» 3.5” и неизменный тестовый SSD для загрузки системы.
И еще один ракурс:
Уже традиционно будет пропущена установка оптических приводов, из-за их неактуальности в век цифровой дистрибуции. Тем не менее, при установке реобаса или подобного устройства проблем возникнуть не должно.

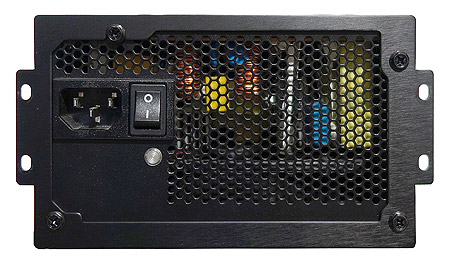

На установке блока питания нужно остановиться подробнее, поскольку в данном случае она производится в два этапа. Сначала на стандартные винты к БП крепится рамка:
И затем он крепится этой рамкой к корпусу, с помощью винтов с накатанной головкой. Честно говоря, мне сложно назвать преимущества такого решения.

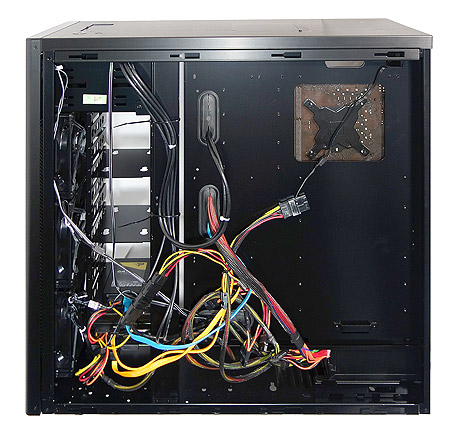

Теперь, когда все компоненты установлены, нужно не забыть отметить достоинства и недостатки системы управления кабелями. Они хорошо разместились за поддоном:
Недостаток всего один, но существенный. Резиновые мембраны никак не хотят держаться на своих местах, и при прокладке кабелей постоянно слетают. Производителю их нужно было либо приклеить, либо совсем от них избавиться. Во время сборки они неоднократно удостаивались от меня крепкого слова. Советую тем, кто сделает свой выбор в пользу этого корпуса, прежде чем переходить к сборке, решительно их удалить. Тогда от процесса вы испытаете исключительно положительные чувства.
Мы немного отвлеклись, а ведь, несмотря на этот досадный эпизод, лицевая сторона не вызывает нареканий с точки зрения укладки кабелей. Нужно заметить, что еще лучше корпус себя проявит с блоком питания, снабженным более длинными кабелями и платой большего форм-фактора.
В целом качество изготовления корпуса находится на высоком уровне.
На этом система собрана и готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
реклама
Система охлаждения корпуса

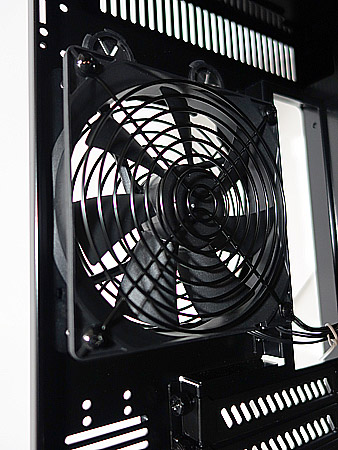

Она состоит из трех фирменных вентиляторов диаметром 140 мм на лицевой панели, которые отвечают за поставку воздуха в корпус и за охлаждение корзины жестких дисков. А также еще одного вентилятора 120 мм на задней панели, удаляющего нагретый процессором воздух за пределы корпуса.
Стоит отметить тот факт, что с обеих сторон он закрыт «грилями», которые обладают наименьшим возможным аэродинамическим сопротивлением, и в то же время защищают вентиляторы от попадания инородных предметов.
Благодаря большой производительности нагнетающих вентиляторов, в корпусе будет повышенное давление, а значит, за его зарастание пылью можно не беспокоиться.
