Обзор и тестирование корпуса Fractal Design Define Mini (страница 2)
реклама

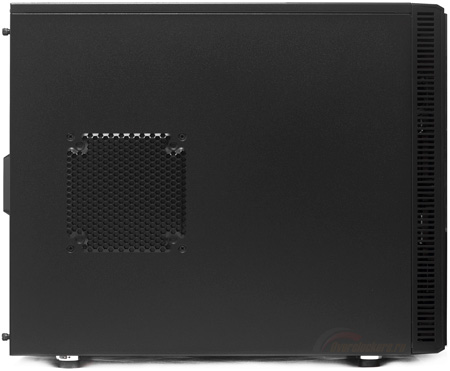

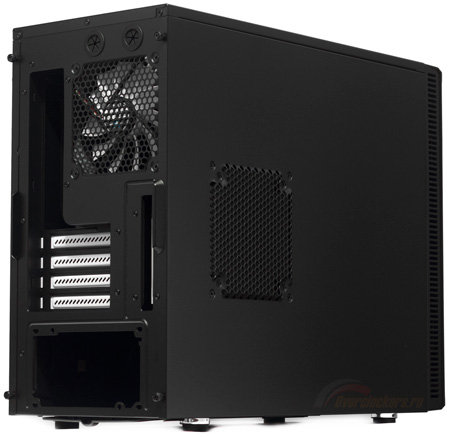

Левая боковая панель оборудована вентиляционной решеткой в районе слотов PCI, рассчитанной на установку одного вентилятора. Изначально для снижения шума решетка запечатана шумоизолирующей заглушкой ModuVent, которая при необходимости извлекается после откручивания нескольких винтов.

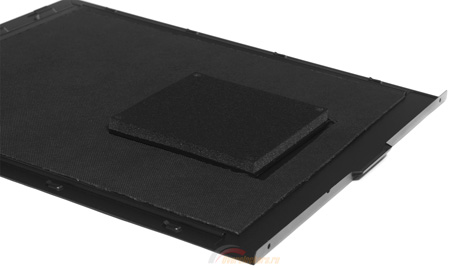

Изнутри по всей площади панель оборудована слоем шумоизоляционного материала толщиной 3 мм, призванного также снижать вибрацию. Шумоизоляция сделана на битумной основе с проложенной тряпицей, подобный материал часто используется в автомобильных «шумках». Благодаря такому решению масса панели довольно велика, что должно хорошо сказаться на уменьшении вибрации.
реклама
Правая боковая панель выполнена аналогично, отличие лишь в том, что она полностью закрыта, без какой-либо вентиляции. Обе панели снимаются сдвигом назад, фиксируется в закрытом состоянии с торца двумя винтами с накатанной головкой.

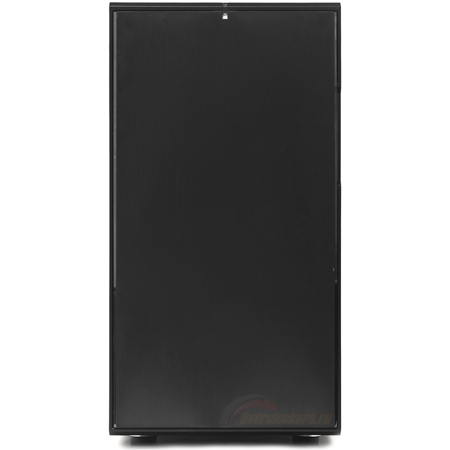

Фронтальная часть Define Mini выполнена в виде дверки – монолитной пластиковой панели, на которую с наружной стороны наложен декоративный элемент, придающий сходство со шлифованной металлической поверхностью. С внутренней стороны она оборудована слоем шумоизоляционного материала – поролона.

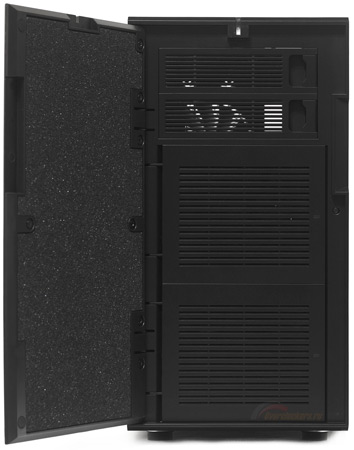

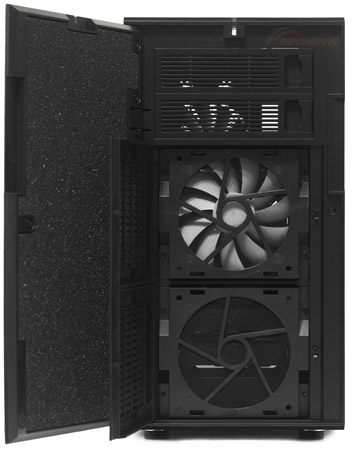

Удерживается дверца посредством пары магнитов и открывается только влево. Здесь осуществляется доступ к двум 5.25-дюймовым отсекам в верхней части, которые закрыты быстросъемными заглушками на защелках, и к двум вентиляционным решеткам втяжных вентиляторов – в нижней. Посередине слева можно видеть кнопку перезагрузки.
Чтобы отщелкнуть решетку, достаточно надавить на ее правую часть. За ней можно видеть два посадочных места для вентиляторов, один из которых установлен по умолчанию. Не обошлось и без противопылевых фильтров на основе пластиковой сетки. По сути, фильтр является частью бокса для вентилятора и извлекается вместе с ним после откручивания четырех винтов.
реклама

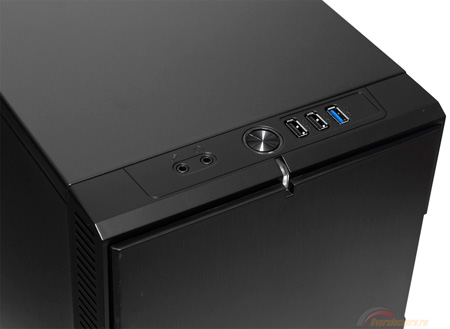

Органы управления компьютером вынесены в переднюю часть верхней панели. Здесь расположена круглая кнопка включения ПК, один порт USB 3.0 (подключение внутренним разъемом USB 3.0), два порта USB 2.0, а также пара стандартных аудиоразъемов mini-jack 3.5 мм (HDA + AC’97).
Сигнализатором работы ПК служит горизонтальная акриловая вставка под кнопкой включения, а также окантовка вокруг кнопки из все того же акрила. Свечение – синее. А вот индикатор активности дисковой подсистемы не предусмотрен. Как, впрочем, и у остальных моделей серии Define.

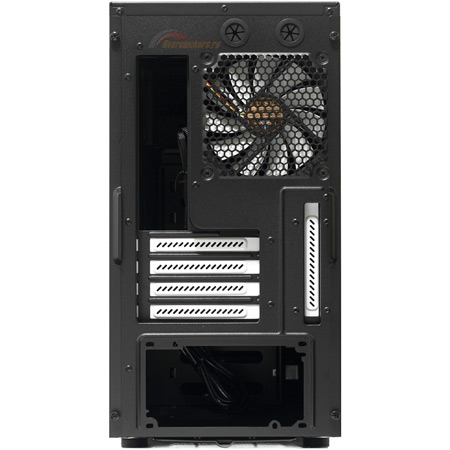

Компоновка тыловой части корпуса Fractal Design ничем особым не выделяется и почти повторяет заднюю панель модели Define R4. Но в отличие от старшего собрата, разработчик наделил Define Mini двумя отверстиями для вывода шлангов системы жидкостного охлаждения в верхней части, с наличием резиновых лепестковых вставок.
Как и подобает устройству, предназначенному для материнской платы форм-фактора microATX, слотов расширения только четыре. Дополнительный пятый слот размещен вертикально, в него можно установить штатный контроллер вентиляторов. Все слоты закрыты съемными вентилируемыми заглушками белого цвета.

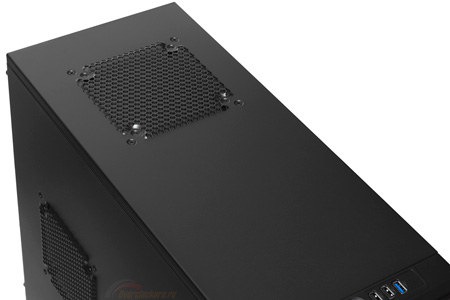

Верхняя панель наделена одной интересной фишкой: в задней части расположена вентиляционная решетка с посадочным местом для вентилятора, закрытая съемной шумоизолирующей заглушкой ModuVent (аналогично боковой дверце). Вся остальная часть полностью закрытая, без возможности отсоединить панель.

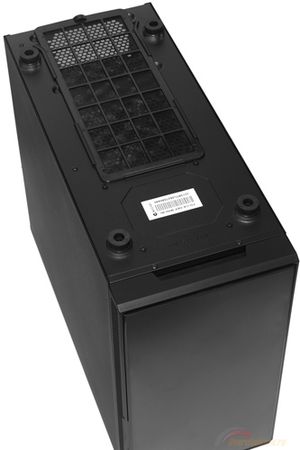

Днище шасси оборудовано большим противопылевым фильтром на основе пластиковой сетки, который снимается сдвигом назад. Он одновременно закрывает две вентиляционные решетки: для блока питания и вентилятора рядом.

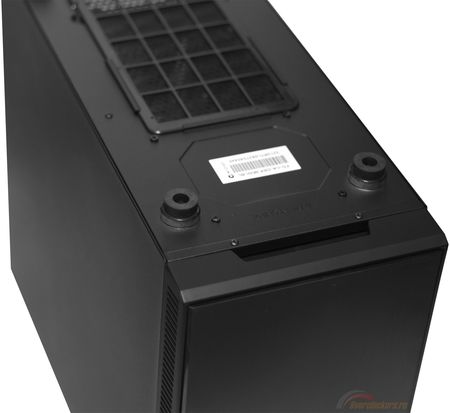

Опорой системному блоку служат четыре круглые ножки из алюминия, прикрученные к днищу посредством винтов и оборудованные антивибрационной резиной для снижения передаваемой на поверхность вибрации.
Итак, разобравшись с внешним видом и дизайном рассматриваемого корпуса, пора переходить к изучению его внутреннего строения.
